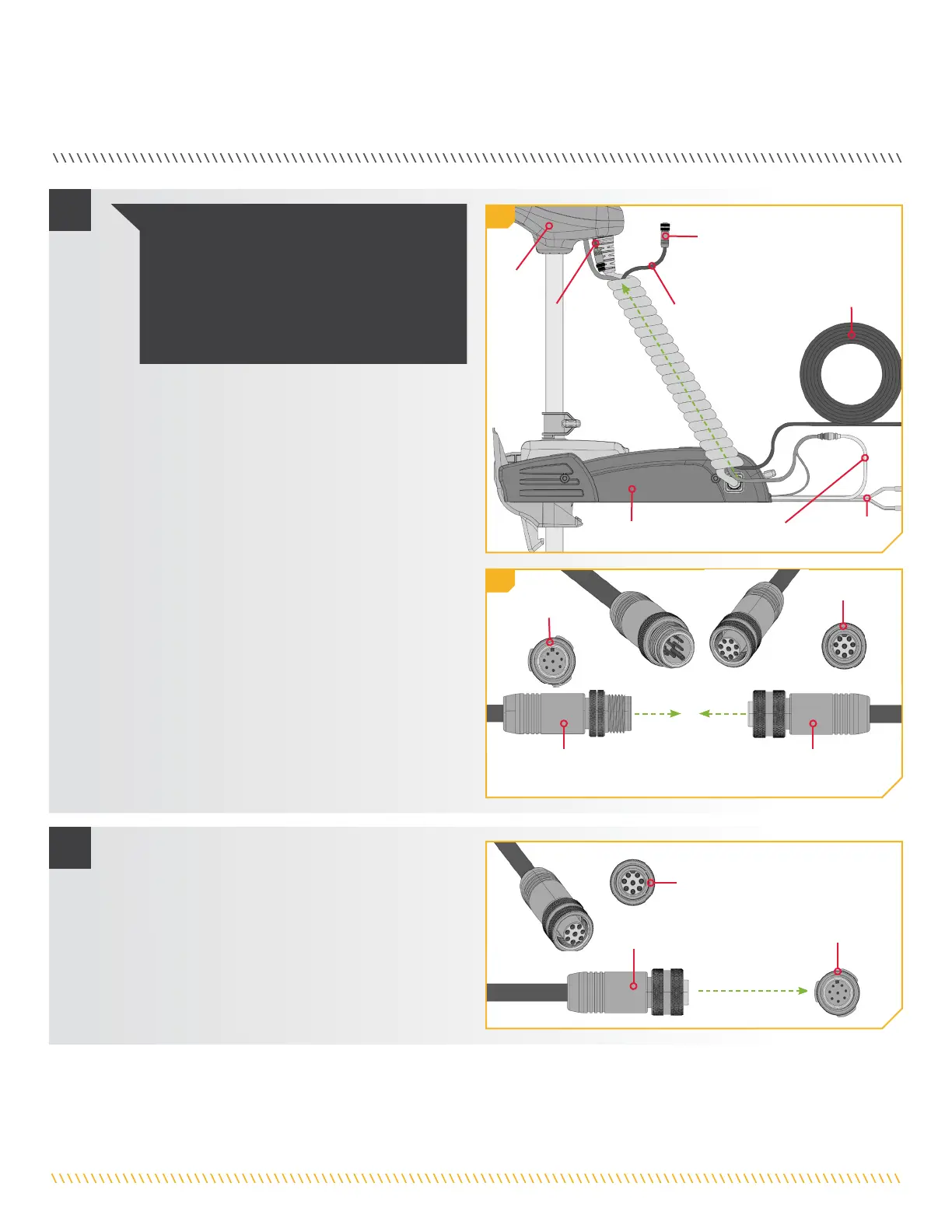

e. Pour installer le câble Ethernet, alignez les broches
du connecteur Ethernet du GPS avancé avec la prise
du câble Ethernet. Remarquez les connecteurs
codés. Appuyez sur les extrémités et serrez le collier
du câble Ethernet pour sécuriser la connexion.
f. Le câble Ethernet se branche directement sur un
détecteur de poissons Solix ou Apex ou directement
sur un câble adaptateur Helix.
3
ConnecteurConnecteur
à huit brochesà huit broches
Câble Ethernet Câble Ethernet
Connecteur Ethernet Connecteur Ethernet
GPS avancé de moteur GPS avancé de moteur
de pêche à la traînede pêche à la traîne
Tête de Tête de
contrôlecontrôle
Connecteur Connecteur
Ethernet GPSEthernet GPS
avancéavancé
PrisePrise
SupportSupport
Connecteur Connecteur
d’alimentation d’alimentation
de la pédalede la pédale
Câbles
d’alimentation
Câble Ethernet Câble Ethernet
Câble Ethernet Câble Ethernet
AVIS : Minn Kota recommande de faire passer le
câble Ethernet à travers le cordon enroulé lors de
la connexion Ethernet. Le câble sera installé du
support à la tête de contrôle via le cordon enroulé
et parallèlement au câble GPS avancé. Il n’est pas
recommandé de contourner le cordon enroulé lors
de l’acheminement du câble Ethernet.
3e
g. Si vous installez directement sur un Solix ou un
Apex, la connexion sera plate à l’arrière de l’écran
du détecteur de poissons.
h. Alignez la prise du câble Ethernet avec le
connecteur à huit broches du détecteur de poissons
Apex ou Solix. Remarquez les connecteurs codés.
Serrez le collier du câble Ethernet pour sécuriser la
connexion. Une fois directement installé sur le Solix
ou l’Apex, la connexion est terminée.
4
Connecteur à Connecteur à
huit broches sur huit broches sur
Détecteur de Détecteur de
poissons poissons
Solix ou ApexSolix ou Apex
Câble Câble
EthernetEthernet
PrisePrise
3e
PrisePrise
42 | minnkotamotors.com
©2023 Johnson Outdoors Marine Electronics, Inc.
NAVIGATION GPS AVANCÉE
