Câble Câble
EthernetEthernet
Câble Câble
EthernetEthernet
PrisePrise
Brancher Brancher
dans le dans le
détecteur détecteur
de poissons de poissons
HelixHelix
AVIS : Minn Kota fournit un câble adaptateur
Helix (
AS EC QDE – câble adaptateur Ethernet
– 720074-1
) avec chaque moteur de pêche à la
traîne équipé de la navigation GPS avancée.
AVIS : Si vous n’êtes pas sûr des fonctionnalités
avec lesquelles votre moteur de pêche à la
traîne peut être installé et qui nécessitent
une connexion à un périphérique de sortie,
veuillez consulter la section « Identification des
fonctionnalités du moteur de pêche à la traîne et
leurs câbles associés » de ce manuel.

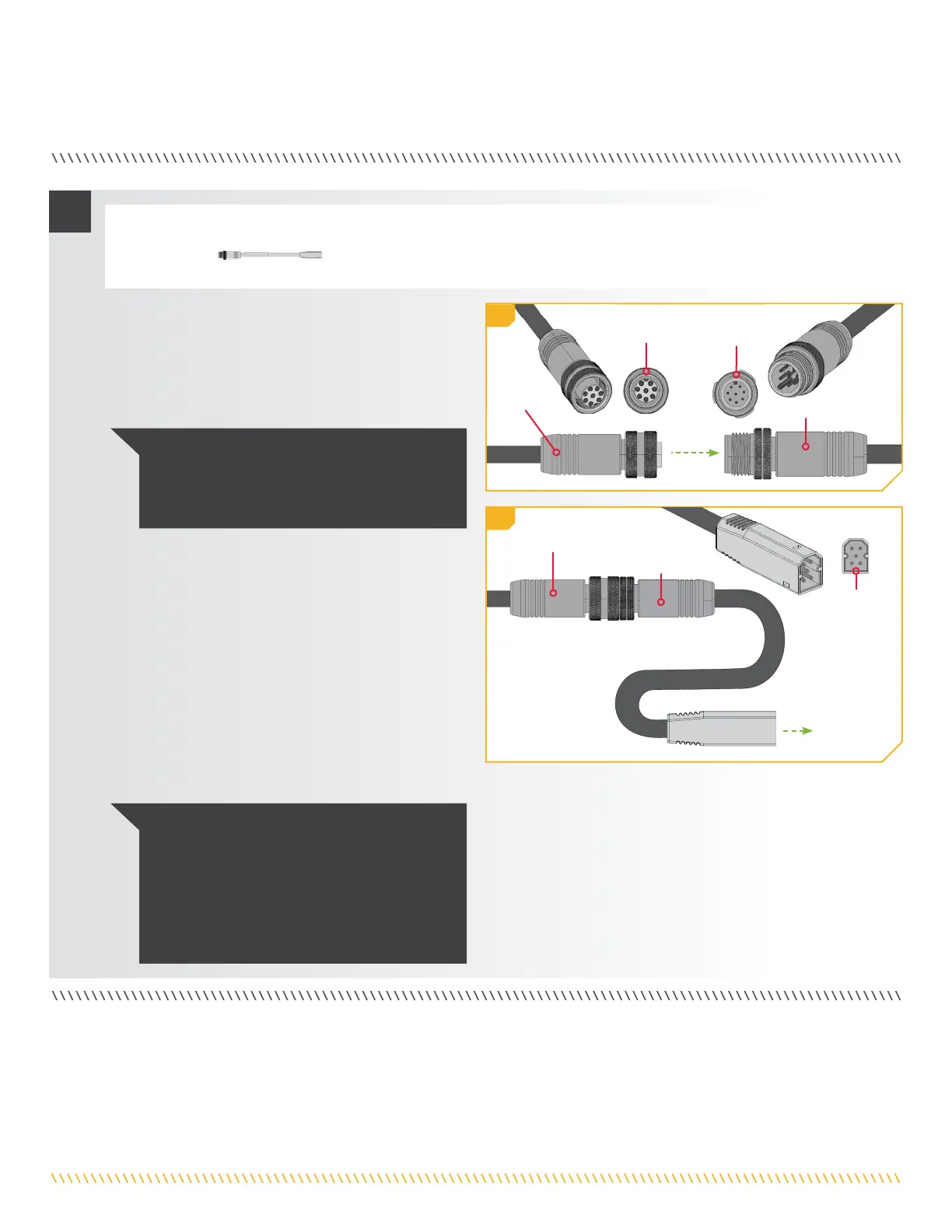

i. Si vous installez directement sur un câble
adaptateur Helix (article nº 15), alignez la prise du
câble Ethernet avec le connecteur à huit broches
du câble adaptateur Helix fourni. Remarquez
les connecteurs codés. Serrez le collier du câble
Ethernet pour sécuriser la connexion.
5
5j
5i
j. Le câble adaptateur Helix connecte directement le
câble Ethernet à un détecteur de poissons Helix.
Localisez le connecteur codé du câble adaptateur
Helix à l’arrière du détecteur de poissons. Branchez
le câble adaptateur Helix à l’arrière du détecteur de
poissons Helix pour terminer la connexion.
k. Si votre moteur de pêche à la traîne possède plus
d’un connecteur externe pour un périphérique
de sortie, eectuez la connexion pour cette
sortie spécifique, puis suivez les instructions de «
Fixation des câbles d’accessoires » pour terminer
l’installation du câble de sortie.
ARTICLE(S) REQUIS
#15 x 1
Câble adaptateur HelixCâble adaptateur Helix
Connecteur à Connecteur à
huit brocheshuit broches
Connecteur Connecteur
spécialisé spécialisé
de câble de câble
adaptateuradaptateur
Câble adaptateur HelixCâble adaptateur Helix
minnkotamotors.com | 43
©2023 Johnson Outdoors Marine Electronics, Inc.
NAVIGATION GPS AVANCÉE
