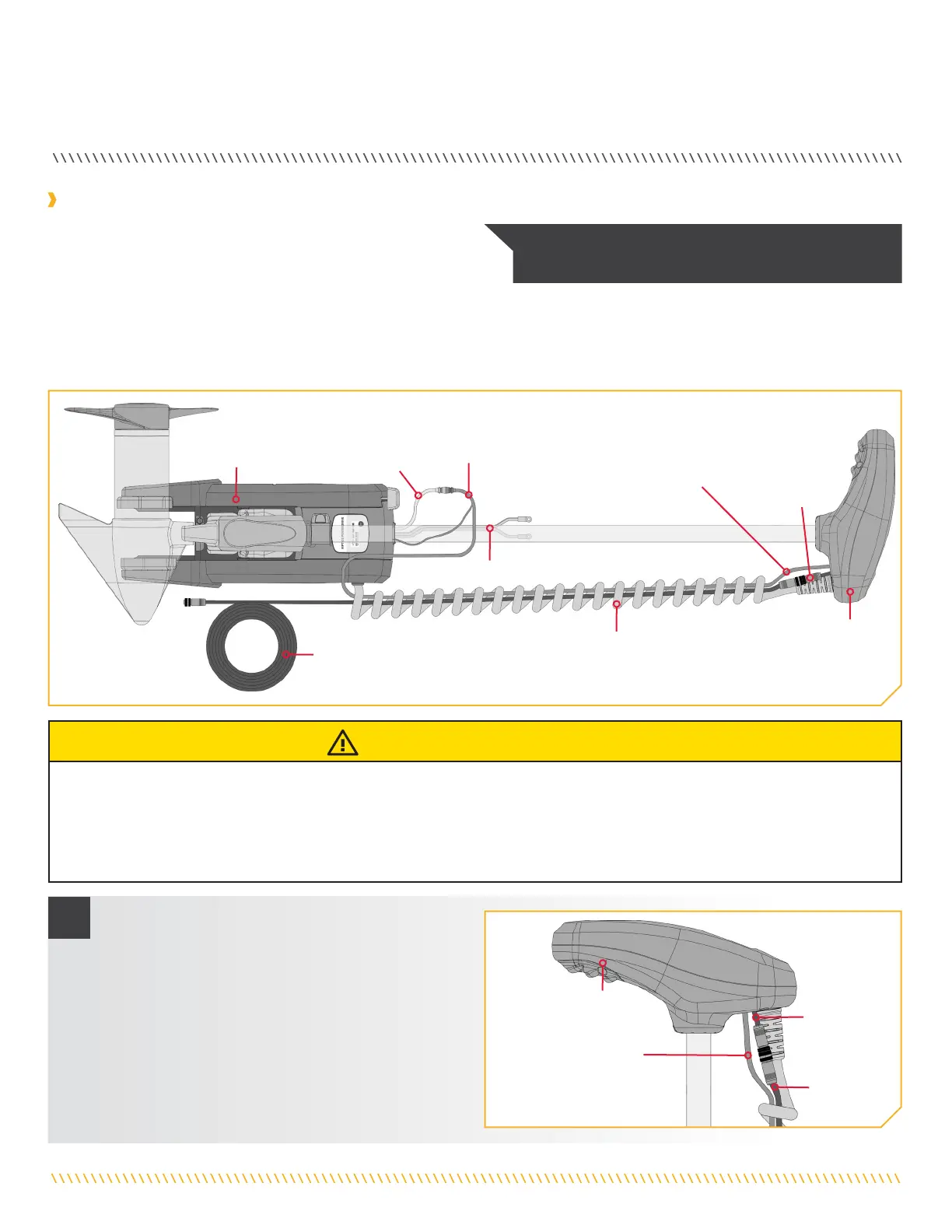

Fixation des câbles accessoires
1
AVIS : Si un seul câble est présent sous la tête de contrôle,
cette installation n’est pas applicable.
Avant de fixer les câbles, veuillez consulter la section « Identification
des caractéristiques du moteur de pêche à la traîne et de leurs câbles
associés » de ce document. Lors de l’identification des fonctions, il
est très important de sécuriser les câbles si deux connexions ou plus
sont présentes sous la tête de contrôle. Si un seul câble est présent sous la tête de contrôle, cette installation n’est pas applicable. Tous les
câbles accessoires qui seront utilisés sur le moteur de pêche à la traîne doivent être acheminés et toutes les connexions, sécurisées avant
de terminer l’installation dans cette section. Pour savoir comment les câbles accessoires doivent être acheminés et connectés, veuillez
consulter la section « Navigation GPS avancée » de ce document.
ATTENTION
Le non-respect de l’acheminement des câbles recommandé pour les fonctionnalités installées, le cas échéant, peut endommager
le produit et annuler la garantie de votre produit. Acheminez les câbles en évitant les points de pincement et les autres zones qui
pourraient faire en sorte que les câbles soient pliés à des angles aigus. Eectuer l’acheminement des câbles d’une toute autre façon
que celle dictée peut entraîner des dommages aux câbles par un pincement ou sectionnement. Ne pas trop serrer les attache-fils, ce
qui risquerait d’endommager les câbles.
Tête de Tête de
contrôlecontrôle
Tête de Tête de
contrôlecontrôle
Cordon Cordon
enrouléenroulé
Câble Ethernet ou Câble Ethernet ou
câble d’extension câble d’extension
Ethernet (si installé)Ethernet (si installé)
Câble Ethernet Câble Ethernet
ou câble ou câble
d’extension d’extension
EthernetEthernet
SupportSupport
ConnecteurConnecteur
Ethernet GPSEthernet GPS
avancéavancé
Câble Câble
GPS avancéGPS avancé
Connecteur Connecteur
d’alimentation d’alimentation
de la pédalede la pédale
Câbles
d’alimentation
Câble Câble
GPS avancéGPS avancé
a. Commencez avec le moteur de pêche à la
traîne en position d’arrimage et faites
identifier, acheminez et connectez tous les
câbles accessoires.
b. Si le système est équipé d’un système de
navigation GPS avancée, le connecteur Ethernet
GPS avancé doit être présent juste en dessous de
la tête de commande à côté du cordon enroulé.
Localisez le connecteur Ethernet GPS avancé
sous la tête de contrôle.
ConnecteurConnecteur
Ethernet GPSEthernet GPS
avancéavancé
Câble Câble
GPS avancéGPS avancé
44 | minnkotamotors.com
©2023 Johnson Outdoors Marine Electronics, Inc.
FIXATION DES CÂBLES ACCESSOIRES
