2
3
Tête de Tête de
contrôlecontrôle
Câble Câble
Ethernet ou Ethernet ou
câble d’extension câble d’extension
EthernetEthernet
Environ Environ
4 po (10,2 cm)4 po (10,2 cm)
Environ Environ
4 po (10,2 cm)4 po (10,2 cm)
Environ Environ
4 po (10,2 cm)4 po (10,2 cm)

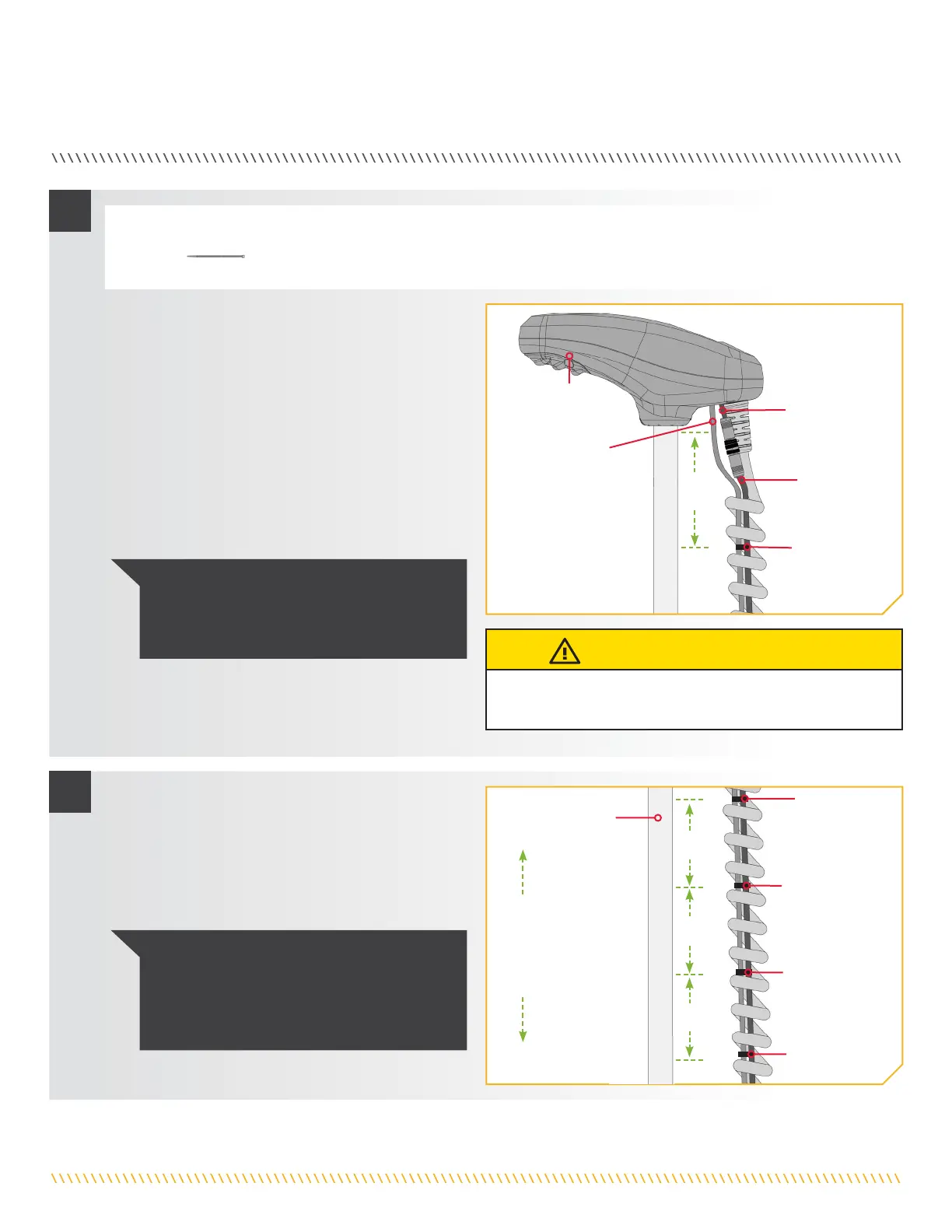

c. Vérifiez les câbles accessoires et confirmez que
les câbles qui sont connectés sont acheminés
parallèlement au centre du cordon enroulé.
d. Lorsque le moteur est en position d’arrimage,
redressez les câbles accessoires de sorte qu’ils
passent soigneusement de la tête de commande
au support.
e. En commençant à environ 4 po (10,2 cm) sous la
tête de contrôle, prenez un attache-fils (article nº
16) et placez-le autour des câbles de connexion
dans le cordon enroulé.
g. Suivez les câbles accessoires de la tête de
contrôle au support et placez des attache-fils
supplémentaires tous les 4 po (10,2 cm) autour
des câbles accessoires après le premier attache-
fils. Le nombre d’attache-fils nécessaires varie en
fonction de la longueur de l’arbre de votre
moteur électrique.
Connexion Connexion
Ethernet GPSEthernet GPS
Attache-filsAttache-fils
ArbreArbre
Premier Premier
attache-filsattache-fils
Attache-filsAttache-fils
Attache-filsAttache-fils
Attache-filsAttache-fils
CâbleCâble
GPS avancéGPS avancé
AVIS : NE fixez PAS les câbles accessoires au
cordon enroulé. Fixez UNIQUEMENT les câbles
accessoires avec les attaches de câble aux
autres câbles accessoires.
AVIS : Si des attache-fils supplémentaires
sont nécessaires, un ensemble de service
(#2996300 TIE WRAP ASM, 60 po [152 cm]) est
disponible sur le portail de commande de pièces
sur
minnkotamotors.com.
f. Fixez l’attache-fils autour des câbles accessoires
et serrez-le avec vos doigts. Ne serrez pas trop
l’attache-fils, car cela endommagerait les
câbles accessoires.
Tête de Tête de
contrôlecontrôle
SupportSupport
ARTICLE(S) REQUIS
#16 x 1
ATTENTION
Ne pas trop serrer les attache-fils, ce qui risquerait
d’endommager les câbles.
Environ Environ
4 po (10,2 cm)4 po (10,2 cm)
minnkotamotors.com | 45
©2023 Johnson Outdoors Marine Electronics, Inc.
FIXATION DES CÂBLES ACCESSOIRES
