Sistema
α
Allacciamento elettrico 4
17
ITL
4. Allacciamento elettrico
4.1 Note sul cablaggio di installazione
Il cablaggio di
α
Series è stato progettato in modo che sia sicuro e semplice. Tutti gli interventi relativi ai col-
legamenti elettrici dell'
α
devono essere eseguiti da un tecnico o un ingegnere esperto delle norme nazionali
e locali riguardanti gli impianti elettrici.
Prima di effettuare qualsiasi operazione di cablaggio è necessario disin-
serire l’alimentazione di corrente.
• I cavi di ingresso e di uscita non devono essere instradati nello stesso cavo multipolare o condividere lo
stesso filo.
• Non disporre i cavi di ingresso/uscita vicino ai cavi di alimentazione dell'alta tensione.
Calcolate la caduta di tensione e le interferenze di disturbo nelle linee di entrata/uscita posate per lunghe dis-
tanze. Vi preghiamo di utilizzare cavi di misura idonea al carico di corrente.
4.2 Formato dei fili e dati caratteristici
Collegare gli ingressi e le uscite con fili di diam. da 1,3 mm
2
a 3,31 mm
2
.

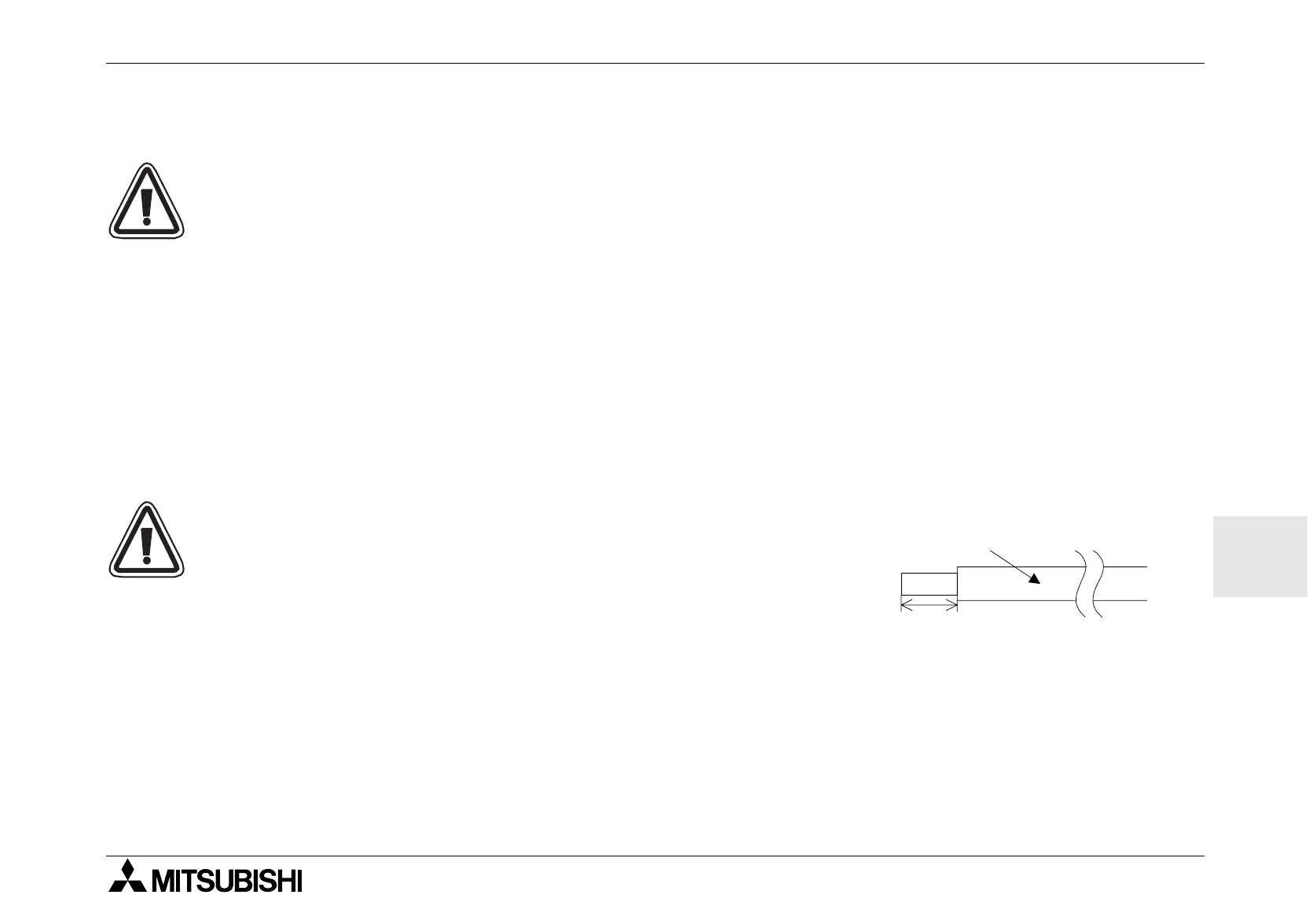

Spelare il filo per una lunghezza di 7 +/- 0,5 mm. Svitare il morsetto sino
alla sua posizione massima prima di inserire un filo. Inserire completa-
mente il filo nel morsetto per assicurarsi di aver instaurato un collega-
mento corretto. Inserire il filo nel morsetto e serrarlo sufficientemente da
impedirgli di essere sfilato. Per evitare di danneggiare il filo, non superare
una coppia di serraggio di 0.5 N
⋅
⋅⋅
⋅
m. Non utilizzate stagno, leghe per sal-
datura o altre sostanze sul filo spelato, poiché si potrebbe rompere il trefolo.
Per i morsetti è adatto un cacciavite a testa piatta da 3 mm.
