Bloc logique
α
Installation 3
11
FRE
3. Installation
3.1 Montage sur rail DIN
Les appareils peuvent être montés sur le rail DIN
35 mm (DIN EN 50022) par encochage. Pour le
démontage de l'appareil, retirez le dispositif de
montage rapide à l'aide d'un tournevis et ôtez
l'appareil de son rail.
3.2 Bornes à vis
Des bornes à vis sont prévues pour le câblage de
l’appareil. Utilisez des pinces Crimp isolées pour
le raccordement des câbles.

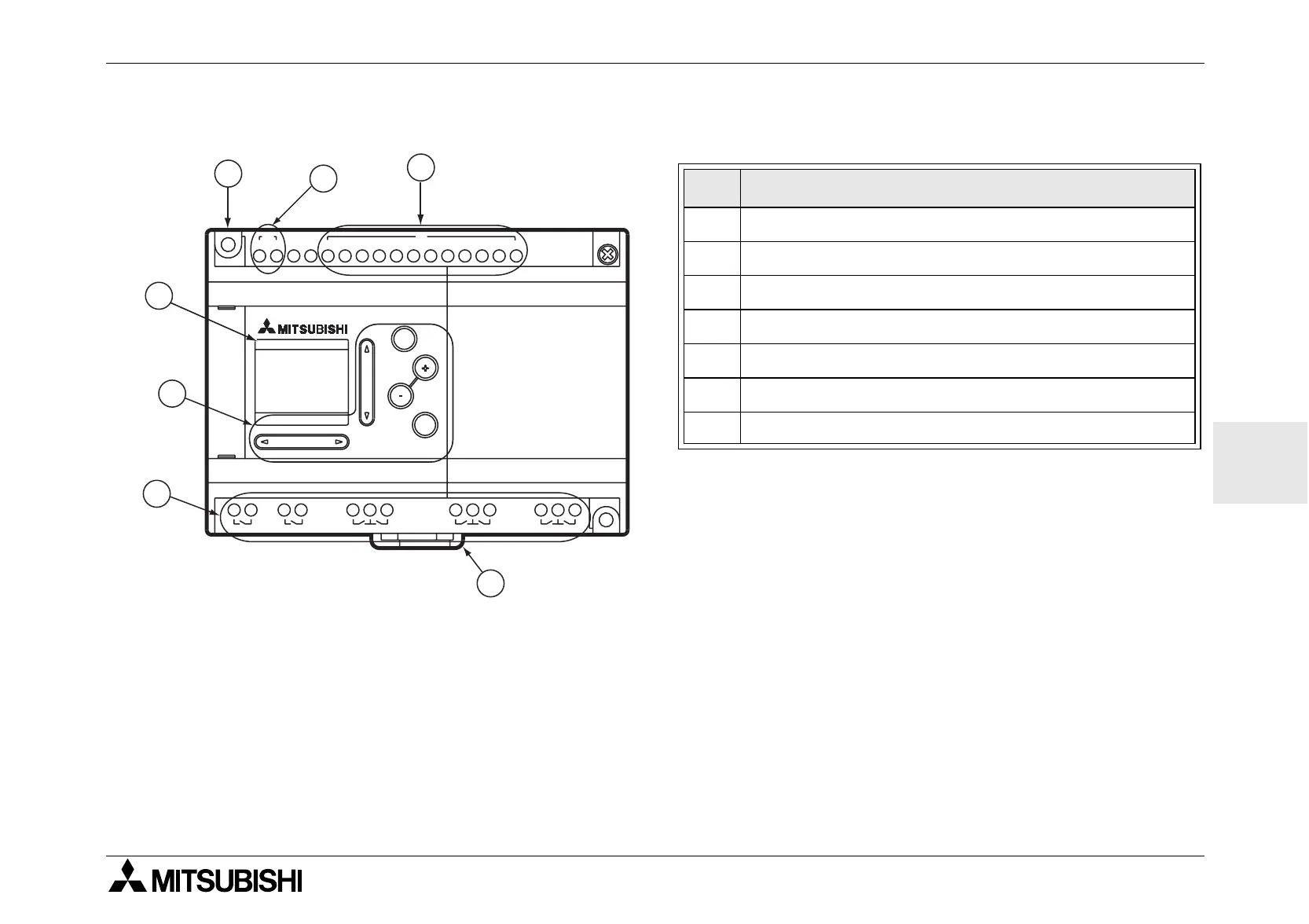

Tableau 3.1: Description de l’appareil
No. Description
1 Pinces d’assemblage DIN-RAIL
2Trou d’assemblage, diam. 4,2 mm
3 Bornes de tension
4 Bornes des entrées
5 Affichage à cristaux liquides
6 Touches des opérations
7 Bornes des sorties
AC 100-240V
POWER
AC INPUT
AL-20MR-A
OK
ESC
RELAY OUTPUT
OUT
1
OUT
2
OUT
5
OUT
3
OUT
4
OUT
6
OUT
8
OUT
7
1 2 3 4 5 6 7 8 9 10 11 12
IN
LN
~
4
3
2
5
6
7
1
