Mitsubishi AL-20MR-A - Câblage des Sorties Relais Et Transistors; Sorties Relais (CA Et;Ou CC); Fre

Bloc logique
α
Câblage 4
19
FRE

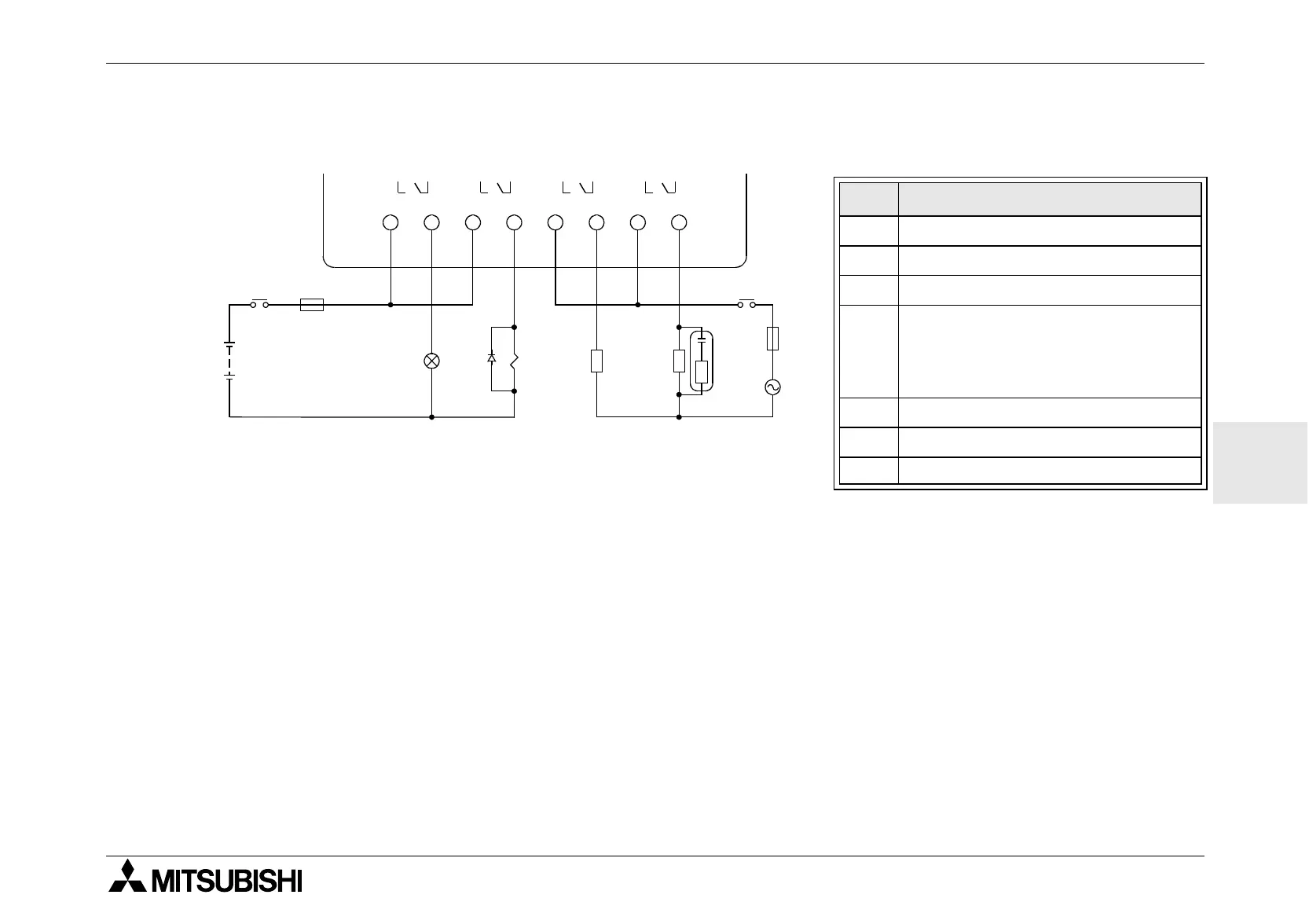

4.7 Câblage des sorties relais et transistors
4.7.1 Sorties relais (CA et/ou CC)
Tableau 4.4: Sorties relais
No. Description
1 Bloc logique
α
2 Sorties s’excluant l’une l’autre
3 Dispositifs de sortie
4
Fusible: 10 A pour 4 bornes
de sortie comme protection
du circuit de commutation
de sortie API
5 Interrupteur d'arrêt d'urgence
6 Tension CC
7 Tension CA
"!
$
OUT1
##
%
&
OUT2 OUT3 OUT4
(
$
%
+
