4.3 Tensione di alimentazione
Per l'allacciamento della tensione alternata (CA) si deve collegare il conduttore L al morsetto L e il conduttore
N al morsetto N. to della tensione alternata (CA) si deve collegare il conduttore L al morsetto L e il conduttore
N al morsetto N. NON collegare il filo ”Live” al morsetto ”N”, poiché l’utente potrebbe subire una pericolosa
scossa elettrica al momento dell’accensione.
Per l'allacciamento della tensione continua (CC) si deve collegare il conduttore positivo al morsetto (+) e il
conduttore negativo al morsetto (-). L'allacciamento della tensione di alimentazione non si deve eseguire in
nessun caso in altri morsetti dell'apparecchio.
Le unità di alimentazione di corrente continua devono essere in
grado di fornire al controllore un’erogazione di 4 ampere di corrente.

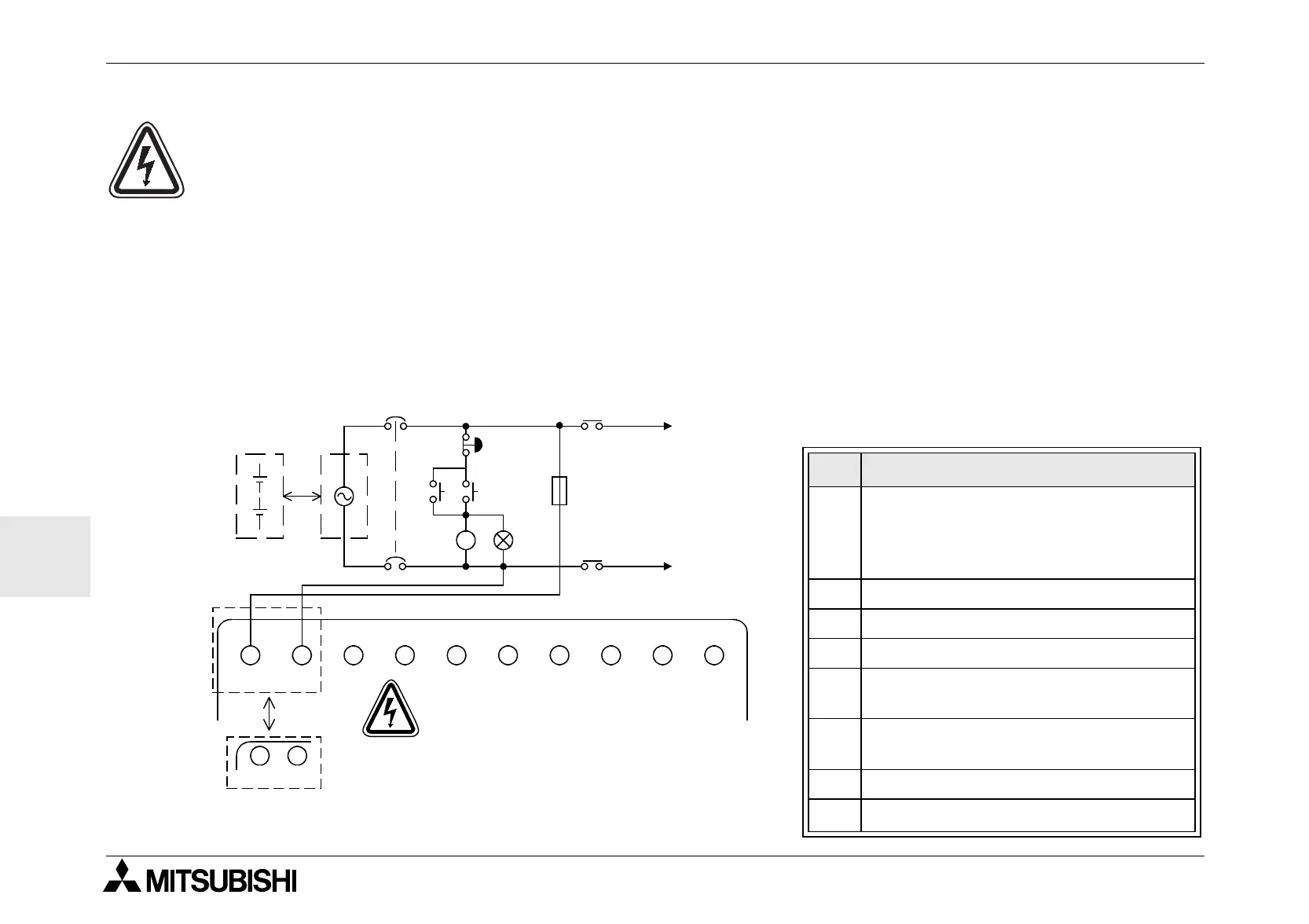

4.4 Circuito di alimentazione raccomandato
Tabella 4.1: Alimentazione
No. Descrizione
1
Tensione di alimentazione:
CA~:100-240V
50-60Hz
CC: 24V
2 Dispositivo di isolamento circuito
3 Interruttore di emergenza
4 Indicatore pilota di accensione
5
Dispostivo di protezionecircuito-
limitare a 1,0 A
6
Tensione di alimentazione
per carico CA
7 Contatto interruttore magnetico
8
Sistema
α
MC
MC
MC
MC
LN
!"
#
$
%
&
'
(
+
−
L
N
+−
Start
I morsetti L ed N non sono
intercambiabili.
