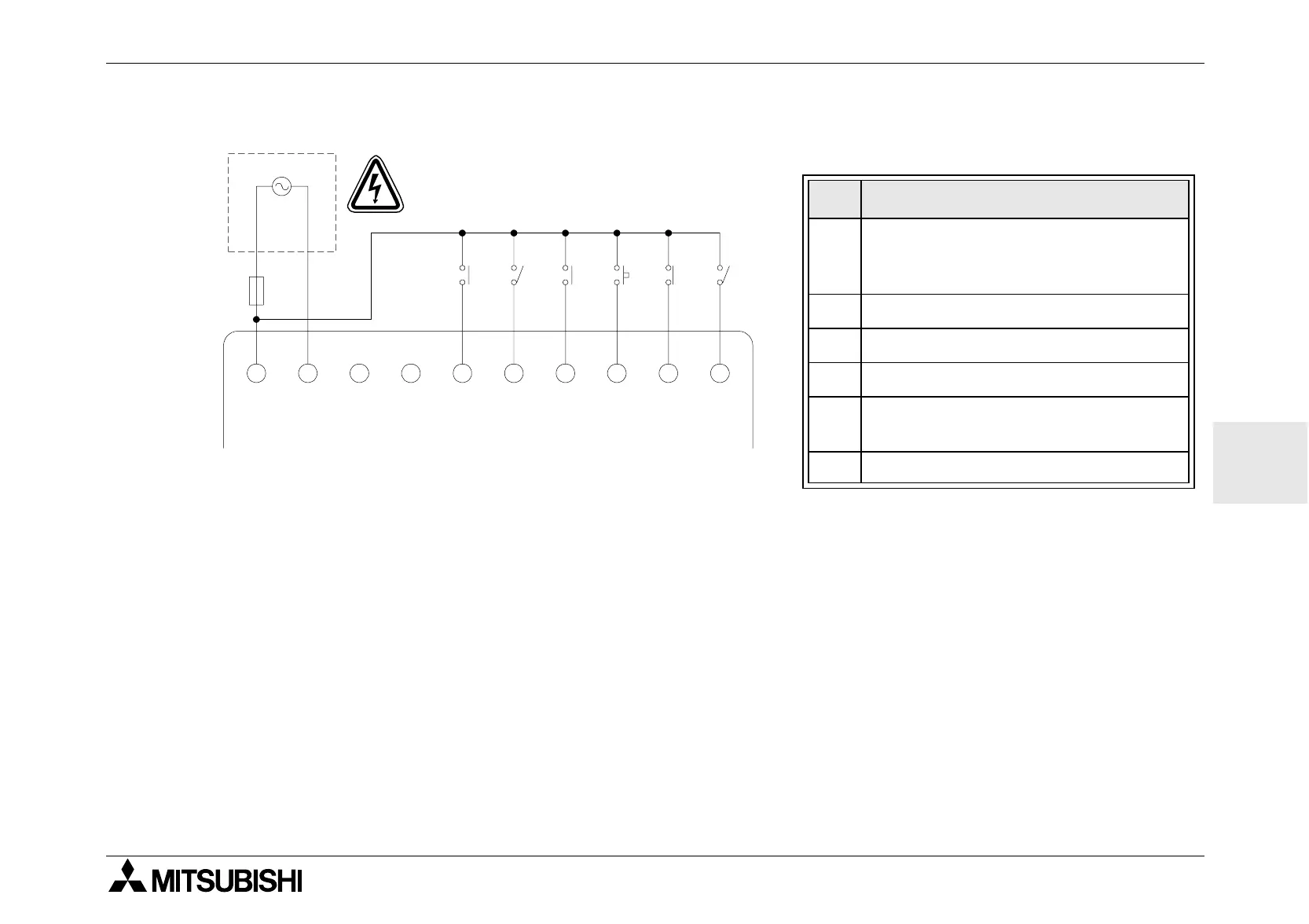

4.5 Câblage des entrées CA
4.5.1 Entrées CA
Tableau 4.2: Entrées CA
No. Description
1
Alimentation CA:
100 - 240V CA~
50 - 60 Hz
2 Bornes de tension CA
3 Bornes non utilisées
4 Bornes des entrées
5
Commutateurs d’entrée
numérique
6 Dispositif de protection (1,0 A)
!
LN
"
#
$
%
LN 123
INPUTS
456
&
Les bornes L et N ne sont pas
interchangeables.
