Verdrahtung 4
α
2
-
Steuerung
GER-20

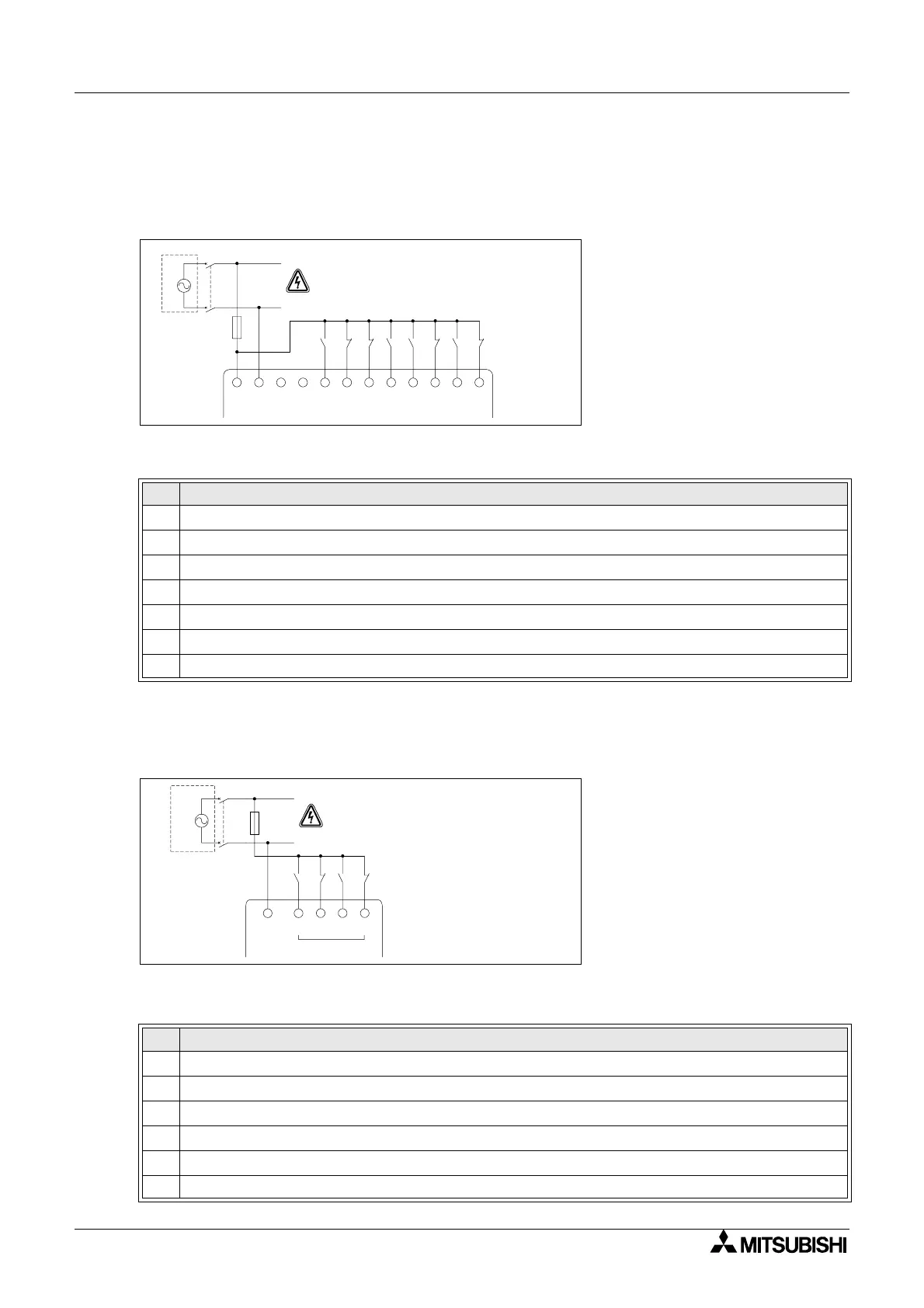

4.4 AC-Spannungsversorgung und Eingangsverdrahtung
4.4.1 AC-Spannungsversorgung und Eingangsverdrahtung
Abbildung 4.3: AC-Spannungsversorgungs und Eingangsschaltung
4.4.2 AL2-4EX-A2 Eingangsverdrahtung
Abbildung 4.4: AL2-4EX-A2 Eingangsschaltung
Tabelle 4.3:AC-Spannungsversorgung und Eingangsverdrahtung
Nr. Beschreibung
AC-Spannungsversorgung: 100–240 V AC 50/60 Hz
Schaltkreis-Schutzgerät
Überlastschutz max. Strom: 1,0 A
AC-Spannungsklemmen
Nicht verwendete Klemmen
Eingangsklemmen
Digitaleingänge
Tabelle 4.4: AC-Spannungsversorgung und Eingangsverdrahtung
Nr. Beschreibung
AC-Spannungsversorgung: 220–240 V AC 50/60 Hz
Schaltkreis-Schutzgerät
Überlastschutz max. Strom: 1,0 A
COM (N)-Klemme
Eingangsklemmen
Digitaleingänge
LN 123
INPUTS
456
Die Klemmen L und N duerfen
nicht vertauscht werden.
L
N
78
Die Klemmen L und N dürfen
nicht vertauscht werden.
EI1 EI2
Die Klemmen L und N duerfen
nicht vertauscht werden.
L
N
EI3 EI4
COM
(N)
Die Klemmen L und N dürfen
nicht vertauscht werden.
