Sistema
α
2
Alambrado 4
ESP-18
4.2 Tamaño de cable
Conecte los cables de entradas y salidas utilizando el siguiente cable. Retire el revestimiento
del cable al siguiente largo (véase la tabla 4.1 y la Figura 4.1).
Por favor desenrosque el
terminal hasta su posición más abierta antes de insertar un alambre. Meta el alambre
por completo en el terminal para asegurar un conexión adecuada. Meta el alambre en
el terminal y apriételo lo suficiente para evitar que se suelte por tracción.
Los terminales aceptarán un destornillador de 3 mm de cabeza plana.

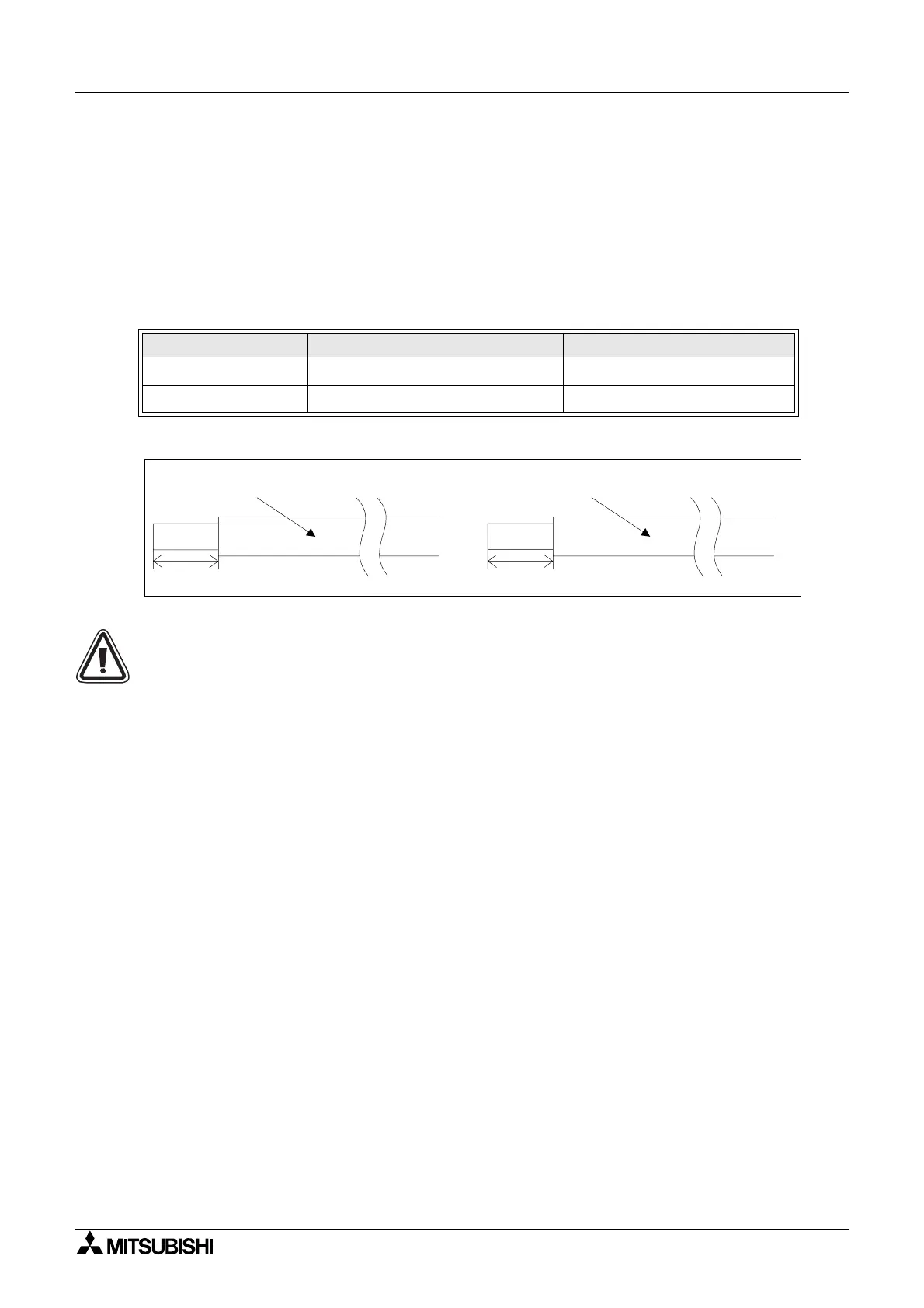

Figure 4.1: Dimensiones de conductores
Nota:
• Para evitar daños del cable, debe aplicarse un torque de 0,5~0,6 N⋅m.
• No use estaño, soldadura o cualquier otra sustancia sobre el cable pelado que podría
causar la rotura del filamento del alambre.
- Cable retorcido:
Remover el revestimiento, retorcer las almas y conectar luego el cable (o utilizar un
terminal de presión).
- Cable único:
Remover el revestimiento y conectar luego el cable.
Tabla 4.1: Dimensiones de conductores
Dimensión del conductor Longitud del conductor
Unidad principal
26 - 12 AWG (0.13 - 3.31mm
2
)
7mm ± 0.5mm
Módulodeextensión
24 - 14AWG (0.2 - 2.5mm
2
)
6mm ± 0.5mm
7mm ± 0.5mm
26 -12 AWG
6mm
24 -14 AWG
Unidad principal Módulo de estensión
