7. AL-232CAB
7.1 Inledning
AL-232CAB är en RS-232C-kabel, som används för att ansluta en styrenhet i
α
-serien (
α
,
α
2)
till en persondator som kör programmeringsgränssnittet (AL- PCS/ WIN- E).
Observera
• Kabeln AL-232CAB kan inte användas för andra tillämpningar.
• AL-232CAB-kabeln sticker upp cirka 40 mm ovanför den övre panelen vid anslutning till
en styrenhet i
α
-serien.

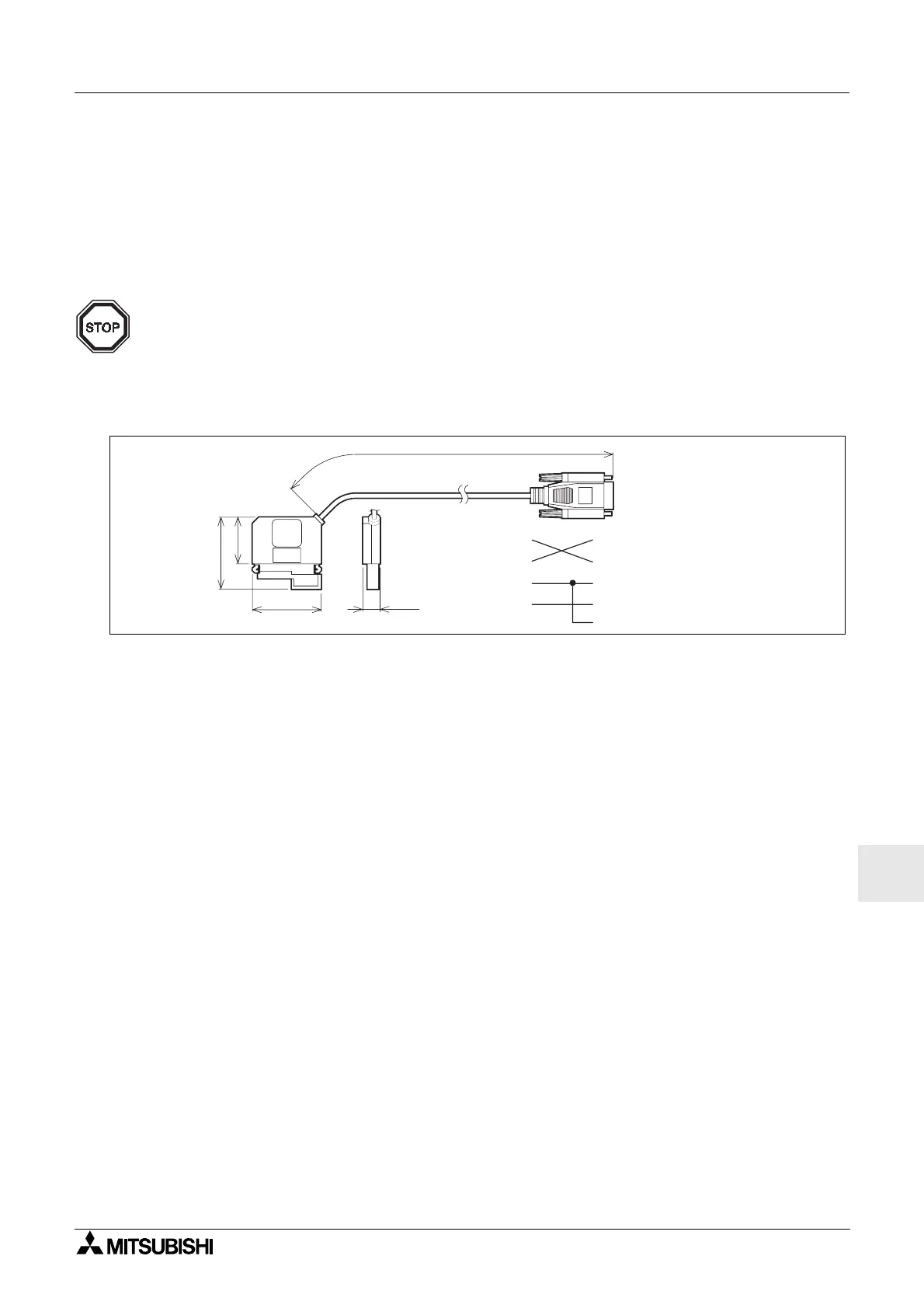

7.1.1 Yttre mått
persondatorsidan
(9-stifts D-Sub, hona)
*1 Sätt den här signalen
till hög nivå.
Mått: mm
2500
30.8
47.8
46
11.5
RXD(RD)
TXD (SD )
D T R (E R )
GND(SG)



*1


α
2-seriesidan
