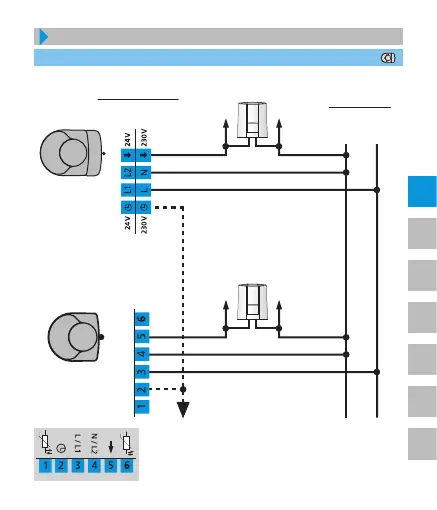

Digital-Timer Control 2 – Schaltbild
Control
Regler
AR 20.. C2
AR 40.. C2
Weitere Regler
max. 5 OEM-Antriebe
A 2xxx5 / A 4xxx5
max. 5 OEM-Antriebe
A 2xxx5 / A 4xxx5
230 V AC / 0,2 A
ohmsche Last
24 V AC / 1 A
ohmsche Last
230 V AC
N L
24 V AC
L2 L1
Regler
AR 20.. S2 | K2 | K2E
AR 40.. S2 | K2 | K2E
