2

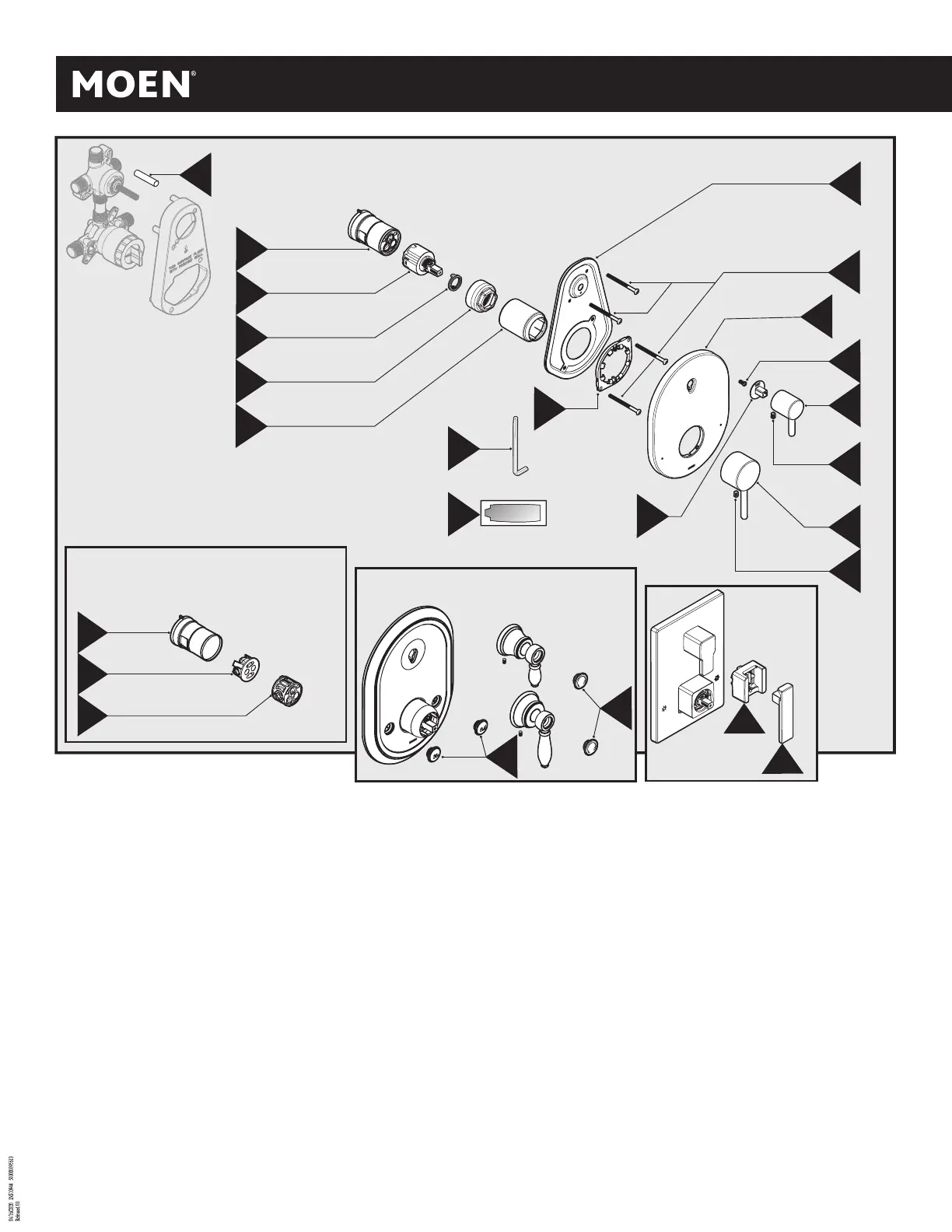

Parts List
A. Installation sleeve with pressure balance puck and
adapter
A1. Adapter
A2. Pressure balance puck
A3. Install sleeve
B. Cartridge
C. Adjustable Temperature Limit Stop
D. Cartridge Nut
E. Sleeve
F. Mounting Plate
G. Snap Ring
H. Screws (x4)
I. Escutcheon
J. Escutcheon Set Screw (x2)
K. Handle Bearing
L. Diverter Handle
M. Diverter Handle Set Screw
N. Control Handle
O. Control Handle Set Screw
P. Hex Wrench
Q. Grease Pack
R. Hot & Cold Buttons
S. Handle Cap
T. Hub Assembly
U. Handle
V. Dust Cover
A. Manguito de instalación con disco de equilibrio de
presión y adaptador
A1. Adaptador
A2. Disco de equilibrio de presión
A3. Manguito de instalación
B. Cartucho
C. Tope de límite de temperatura ajustable
D. Tuerca del cartucho
E. Manguito
F. Placa de montaje
G. Anillo de retención
H. Tornillos (x4)
I. Escudo
J. Tornillo prisionero del escudo (2)
K. Soporte de la manija
L. Manija desviadora
M. Tornillo prisionero para la manija desviadora
N. Manija de control
O. Tornillo prisionero para la manija de control
P. Llave hexagonal
Q. Paquete de grasa
R. Botones de frío y caliente
S. Tapa de la manija
T. Unidad de eje
U. Manija
V. Cubierta antipolvo
A. Manchon d’installation avec rondelle d’équilibrage de
pression et adaptateur
A1.Adaptateur
A2. Rondelle d’équilibrage de pression
A3.Manchon d’installation
B. Cartouche
C. Limiteur de température réglable
D. Écrou de cartouche
E. Manchon
F. Plaque de montage
G. Anneau de retenue
H. Vis (4)
I. Rosace
J. Vis d’arrêt de la rosace (2)
K. Roulement de poignée
L. Poignée d’inverseur
M. Vis d’arrêt de la poignée d’inverseur
N. Poignée de commande
O. Vis d’arrêt de la poignée de commande
P. Clé hexagonale
Q. Vis d’arrêt
R. Boutons d’eau chaude et d’eau froide
S. Capuchon de poignée
T. Assemblage du moyeu
U. Poignée
V. Pare-poussière
Lista de piezas Liste des pièces
OM
N
E
/P N 99 519
F
B
C
D
E
A
X4
K
H
I
J
L
M
N
O
Q
P
V
G
X2
A3
A1
A2
Exploded view of A
Vista detallada de A
Éclaté de A
R
S
Some Models
Algunos modelos
Certains modèles
T
N
Some Models
Algunos modelos
Certains modèles
