INS10944 - 4/20
3

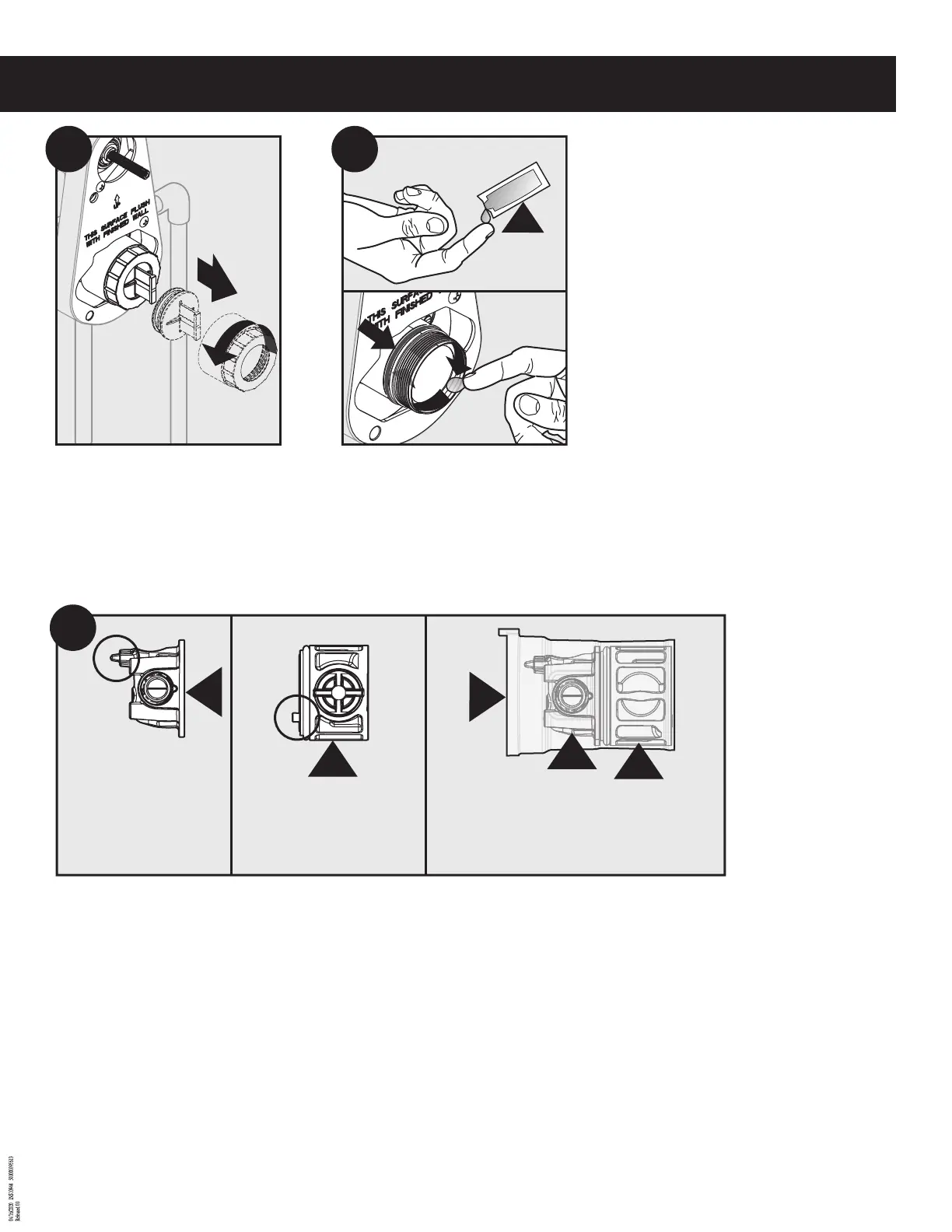

Remove ush plug before applying grease.
Quite el tapón de descarga antes de aplicar la grasa.
Enlever le bouchon d’évacuation avant d’appliquer
la graisse.
1
Apply grease to outer o-ring and inside of valve bore
using grease pack (Q).
Aplique grasa en el exterior de la junta tórica y en
el interior del oricio de la válvula con la grasa del
paquete (Q).
Appliquer de la graisse sur l’extérieur du joint
torique et à l’intérieur de l’alésage de la soupape en
utilisant la graisse du sachet de graisse (Q).
OM
N
E
/P N 99 519
Q
2
Adapter with Check Valves (A1),
position for 3 port control valves.
Adaptador con válvulas de
retención (A1), posición para
válvulas de control de 3 puertos.
Adaptateur avec clapets de
non-retour (A1), position pour les
soupapes de contrôle à 3 orices.
Pressure Balance Puck (A2)
Disco de equilibrio de presión (A2)
Rondelle d’équilibrage de pression (A2)
A2
A3
A1
A2
A1
3
Installation sleeve (A3) with pressure balance puck (A2)
and adapter (A1) congured correctly for 3 port valve.
Manguito de instalación (A3) con disco de equilibrio de presión (A2) y
adaptador (A1) congurados correctamente para una válvula de 3 puertos.
Manchon d’installation (A3) avec rondelle d’équilibrage de pression (A2) et
adaptateur (A1) congurés correctement pour une soupape à 3 orices.
1. Push Adapter (A1) and pressure balance puck (A2) out of the installation sleeve (A3).
2. Rotate Adapter (A1) 180 degrees and reattach to puck (A2).
3. Insert parts A1 and A2 into installation sleeve A3 with the tab on the adapter up, aligning with the tab on the installation sleeve.
1. Empuje el adaptador (A1) y el disco de equilibrio de presión (A2) fuera del manguito de instalación (A3).
2. Gire el adaptador (A1) 180 grados y vuelva a conectarlo al disco (A2).
3. Inserte las partes A1 y A2 en el manguito de instalación A3 con la pestaña del adaptador hacia arriba, alineándola con la pestaña del manguito de instalación.
1. Pousser sur l’adaptateur (A1) et la rondelle d’équilibrage de pression (A2) an de les extraire du manchon d’installation (A3).
2. Faire pivoter l’adaptateur (A1) à 180 degrés et le rattacher à la rondelle (A2).
3. Insérer les pièces A1 et A2 dans le manchon d’installation A3 en s’assurant que l’onglet de l’adaptateur est orienté vers le haut et aligné sur l’onglet manchon d’installation.
