4

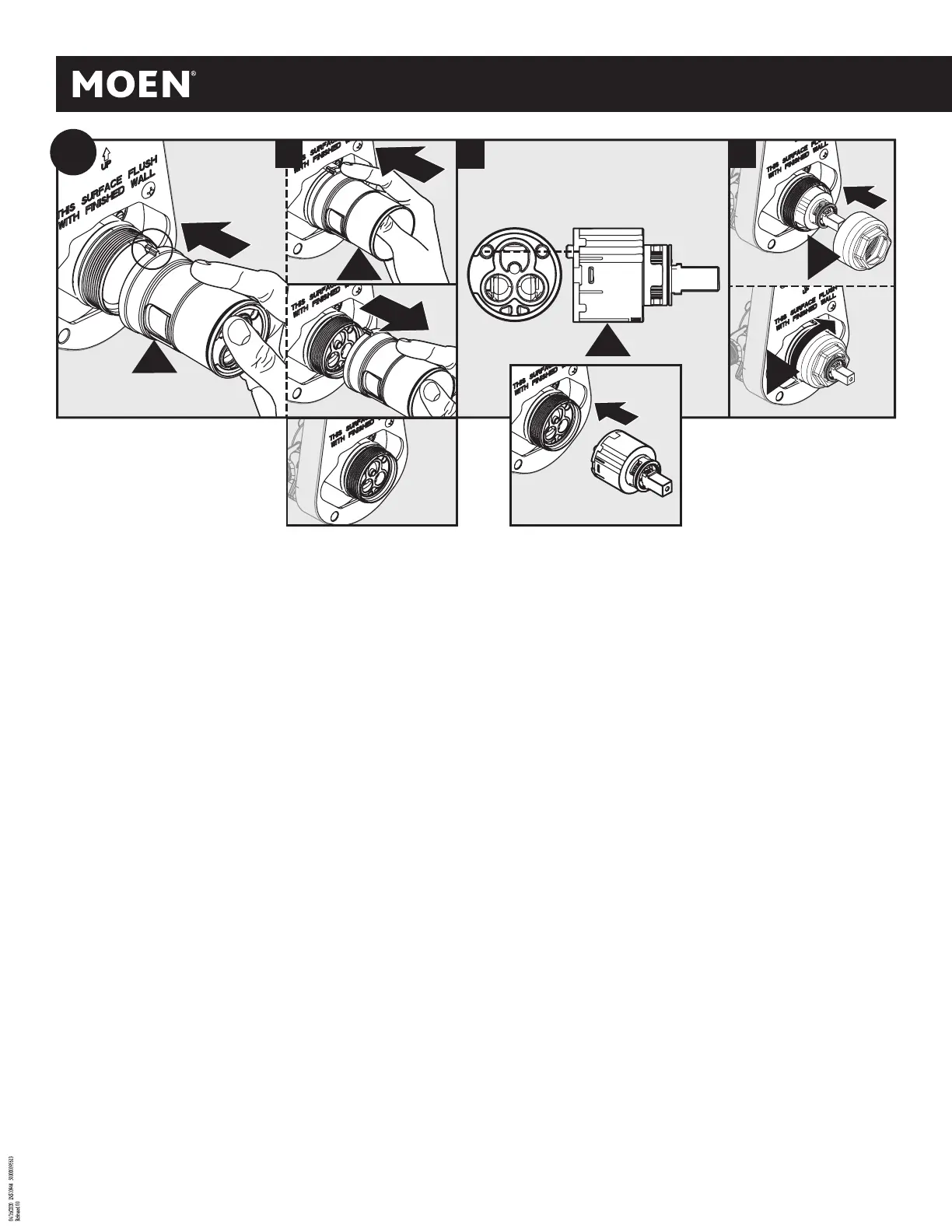

1. Align tab on Installation sleeve (A) facing up and place in line with valve. Push Adapter (A1) and pressure balance puck (A2) out of the installation sleeve (A3) into the valve until they bottom.
2. Align 2 posts on cartridge (B) to mating feature in puck assembly and push cartridge into valve until it stops.
3. Tighten cartridge nut (D) onto valve by turning it clockwise until hand tight, and then turn an additional ¼ turn with a wrench. Note: proper torque of nut to valve housing is 106-115 in-lbs
(12-13Nm).
1. Alinee la pestaña del manguito de instalación (A) hacia arriba y póngala en línea con la válvula. Empuje el adaptador (A1) y el disco de equilibrio de presión (A2) fuera del manguito de
instalación (A3) dentro de la válvula hasta que toquen fondo.
2. Alinee los 2 postes del cartucho (B) con la función de acoplamiento en el conjunto del disco y empuje el cartucho en la válvula hasta que se detenga.
3. Apriete la tuerca del cartucho (D) en la válvula girándola en el sentido de las manecillas del reloj hasta que quede apretada a mano, y después gire ¼ de vuelta adicional con una llave.
Nota: el torque correcto de la tuerca a la caja de la válvula es de 106 a 115 in-lbs (12 a 13 Nm).
1. Aligner l’onglet sur le manchon d’installation (A) en l’orientant vers le haut, et le placer en l’alignant sur la soupape. Pousser sur l’adaptateur (A1) et la rondelle d’équilibrage de pression (A2) an
de les extraire du manchon d’installation (A3) et les insérer dans la soupape jusqu’à ce qu’ils atteignent le au fond.
2. Aligner les deux tiges sur la cartouche (B) avec le composant à joindre dans l’assemblage de rondelle et pousser sur la cartouche dans la soupape jusqu’à ce qu’elle s’arrête.
3. Serrer manuellement l’écrou de cartouche (D) sur la cartouche en le tournant dans le sens horaire, puis le tourner d’un quart de tour supplémentaire à l’aide d’une clé. Remarque : le couple
approprié de l’écrou sur le boîtier de soupape est de 106 à 115 po-lb (12 à 13 Nm).
A
4
A
B
D
1
2
3
D
