Cold
Frio
Froid
Hot
Caliente
Chaud

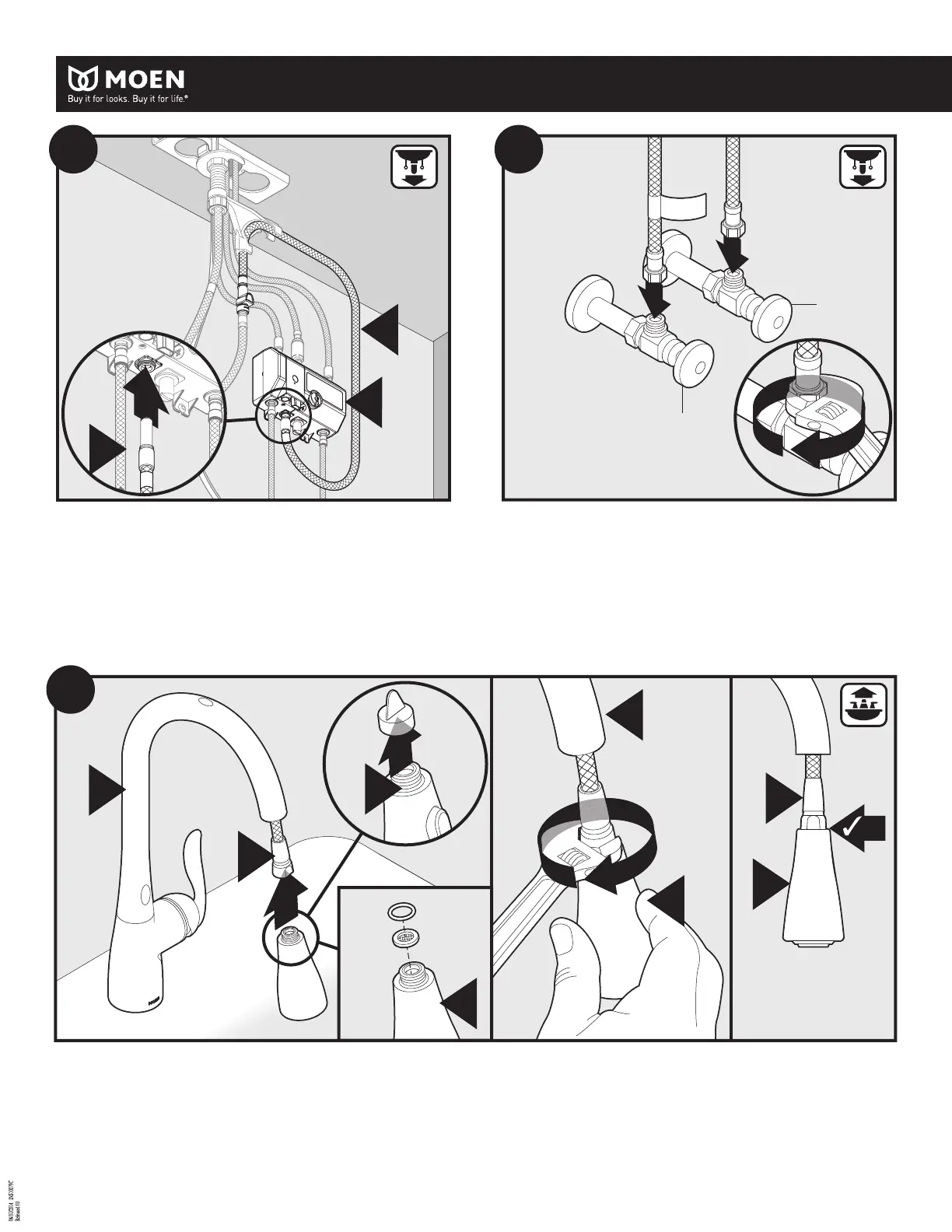

Connect hot and cold hoses to supply valves.
Conecte las mangueras de agua fría y caliente a las válvulas
de alimentación.
Raccorder les tuyaux d’eau chaude et d’eau froide aux robinets
d’alimentation.
4
U
O
U
13
Insert pulldown connecting hose (U) (number 4) into corresponding
push t connection on bottom of control box (O). Gently pull on hose
to ensure connection is secure.
Inserte la manguera conectora extensible (U) (número 4) en la
conexión de encastre ajustado correspondiente en la parte inferior de
la caja de control (O). Tire suavemente de la manguera para vericar
que esté completamente insertada y segura.
Insérer le tuyau de raccord du bec rétractable (U) (numéro 4) dans le
raccord-poussoir correspondant au bas du boîtier de contrôle (O).
Tirer doucement sur le tuyau pour s’assurer que la connexion est solide.
Remove and discard protective cap from wand (B) (make sure rubber washer and screen are in place). Install spray wand (B) to upper connection
of pulldown hose (D) Tighten hose nut until ush with spray wand. DO NOT overtighten.
Retire y descarte la tapa protectora de la varilla (B) (asegúrese de que la arandela de caucho y el ltro estén en su lugar). Instale la varilla rocia-
dora (B) a la conexión superior de la manguera extensible (D) Apriete la tuerca de la manguera hasta que quede a ras con la varilla rociadora. NO
apriete de más.
Retirer et jeter le capuchon protecteur du bec de pulvérisation (B) (s’assurer que la rondelle en caoutchouc et le tamis sont en place). Installer le
bec de pulvérisation (B) sur le raccord supérieur du tuyau de bec rétractable (D). Serrer l’écrou de tuyau jusqu’à égalité avec le bec de pulvérisa-
tion. NE PAS trop serrer.
3
2
1
15
B
D
B
A
B
A
B
D
