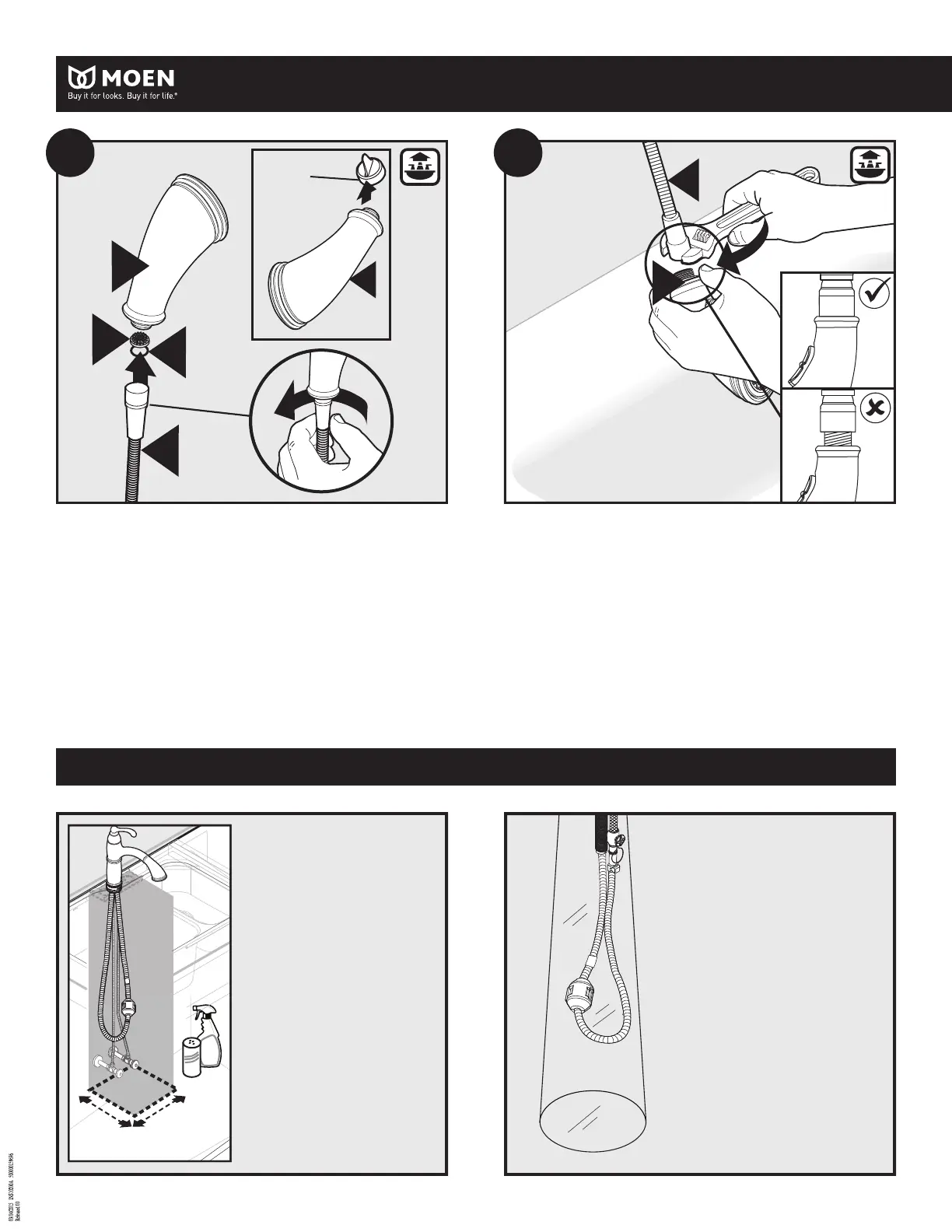

Moen S73709C - Finalizing Faucet Assembly; Spray Wand Assembly and Hose Tightening; Performance and Maintenance Recommendations

6
1. Remove and discard protective cap from Spray Wand (I).
2. Verify that Screen (O) and O-Ring (N) are located in the Spray Wand (I).
3. Thread Pullout Hose (J) onto Spray Wand (I). Tighten by hand.
1. Retire y descarte la tapa protectora de la varilla rociadora (I).
2.
Verique que el ltro (O) y el anillo de caucho (N) estén ubicados en la varilla rociadora (I).
3. Enrosque la manguera extensible (J) en la varilla rociadora (I). Apriete a mano.
1. Enlever et jeter le capuchon protecteur du bec de pulvérisation (I).
2. Vérier que le ltre (O) et le joint torique (N) sont bien placés dans le bec de
pulvérisation (I).
3. Visser le tuyau rétractable (J) sur le bec de pulvérisation (I). Serrer à la main.
Tighten hose nut ush with wand. Make nal tightening with wrench, 1/8 turn. Do not over
tighten.
Apriete la tuerca de la manguera hasta que quede contra la varilla. Haga un ajuste nal de 1/8
de vuelta con una pinza. No apriete de más.
Serrer l’écrou du tuyau à égalité avec le bec. Serrer de nouveau le tout de 1/8 de tour à l'aide
d'une clé. Ne pas trop serrer.
2
J
O
I
N
12
3
I
Discard
Descarte
Jeter
1
J
I
13
To enhance the performance of your pulldown or
pullout wand, Moen oers the 159060 Hose Guide
to isolate the hose from plumbing lines and other
items under the kitchen sink. Call our Product Consultants
at 800-289-6636 or visit www.moen.com to order
part #159060.
Para mejorar el rendimiento de su manguera
extensible o o varilla retráctil, Moen ofrece la guía de la
manguera 159060 para aislar la manguera de las
tuberías y otros elementos bajo el fregadero de la
cocina. Llame a nuestros asesores de productos en
800-289-6636 o visite www.moen.com pedir pieza
# 159060.
Pour améliorer le rendement de votre bec rétractable
ou bec de pulvérisation, Moen ore le guide-tuyau
159060 pour isoler le tuyau des conduites de
plomberie et d'autres articles sous l'évier de cuisine.
Appeler nos spécialistes des produits au
1-800-289-6636 ou visiter www.moen.com pour
commander la pièce no 159060.
ATTENTION / ATENCIÓN / MISE EN GARDE
8" (203mm)
8" (203mm)
For the best performance of your new pulldown faucet,
Moen recommends the following:
• Maintain 8"x8" clear area for the hose and weight to travel, free
of any moveable items including (bottles, cleaning supplies,
etc.). See Illustration.
• If non-moveable pipes or other xtures are interfering, consider
repositioning the weight higher on the hose.
• Periodically check to be sure no obstructions have entered this
clear zone.
Para obtener el mayor rendimiento de su nueva
mezcladora retráctil, Moen recomienda lo siguiente:
• Mantenga un espacio de 20 cm x 20 cm para el movimiento de
la manguera y peso, libre de objetos movibles como botellas,
material de limpieza, etc. Vea la ilustración.
• Si existen elementos no movibles u otros elementos jos que
intereren, es probable que deba colocar el peso más arriba en
la manguera.
• Observe periódicamente para cerciorarse que no hayan entrado
obstrucciones en este espacio libre.
Pour vous permettre d’obtenir le meilleur rendement
de votre nouveau robinet à bec rétractable, Moen fait
la recommandation suivante:
• Garder un espace de 8 x 8 po libre de toute obstruction, pour
permettre au tuyau et au poids de se déplacer librement sans
risquer de heurter d’objets susceptibles d’être renversés, y
compris des bouteilles, des fournitures de nettoyage, etc. Voir
l'illustration.
• Si des tuyaux non amovibles ou autres se trouvent dans la
trajectoire du tuyau, envisager de repositionner le poids en le
plaçant plus haut sur le tuyau.
• De temps à autre, vérier qu’il n’y a aucun objet obstruant cette
zone.
