13
Français
replacez tous les caches de protection sur les
bornes une fois les branchements effectués.
3.1 Entrées
1)
Vous pouvez brancher un microphone res-
pectivement à la prise MIC 1, MIC 2 et MIC 3.
L’entrée MIC 1 ou TEL INPUT a la priorité la
plus élevée (sélectionnable avec l’interrupteur
DIPN°4) ; c’est-à-dire que si un signal est pré-
sent à l’entrée, le son de tous les autres signaux

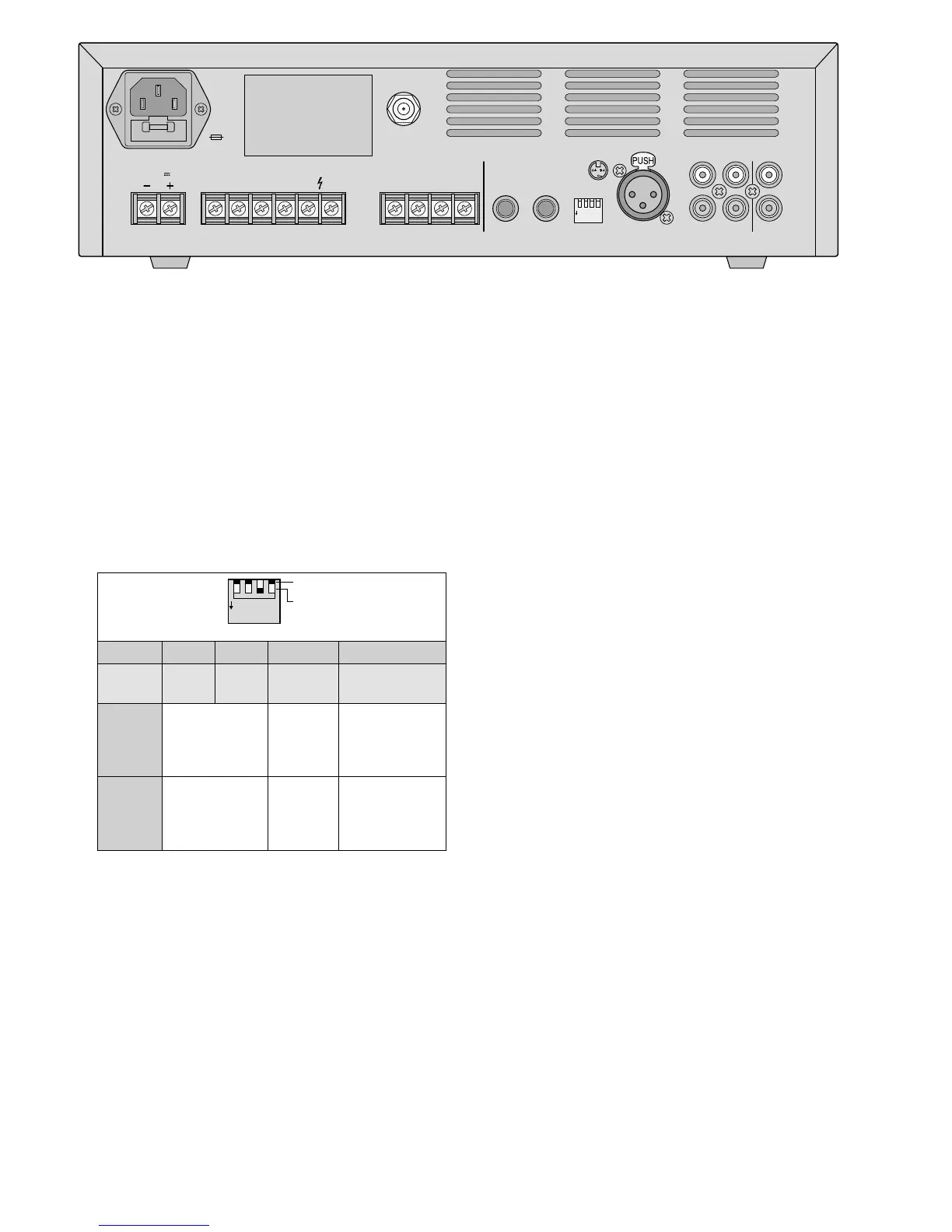

est coupé. Mettez les interrupteurs DIP SELECT
pour les entrées micro dans les positions
nécessaires :
4321
ON
N
o
1 2 3 4
pour
prise
MIC 2 /
LINE 1
MIC 3 /
LINE 2
MIC 1
MIC 1 et
TELINPUT
Position
OFF
Niveau micro
Alimen-
tation
fantôme
Arrêt
MIC 1 a la
priorité la plus
élevée
Position
ON
Niveau Ligne
Alimen-
tation
fantôme
Marche
TEL INPUT a la
priorité la plus
élevée
2) Les appareils audio avec sortie niveau ligne
(par exemple lecteur MP3 / CD, radio) peuvent
être branchés aux prises suivantes :
Prises RCA LINE3 et LINE4
Prises jack MIC 2 / LINE 1 et MIC 3 / LINE 2
Les appareils mono peuvent être reliés direc-
tement, les appareils stéréo doivent être reliés
via un adaptateur stéréo / mono (par exemple
SMC-1). Mettez les interrupteurs DIP N°1 et
N°2 sur la position ON pour le branchement
(voir tableau).
3)
Pour des annonces (d’urgence) impor-
tantes, il est possible d’utiliser le branche-
ment TEL INPUT. Vous pouvez brancher ici par
exemple une installation téléphonique avec
sortie niveau ligne.
Remarque : Dès qu’un signal est présent à cette
entrée, le son de tous les autres signaux est coupé,
même si le réglage TEL est sur «0». Les annonces via
l’entrée MIC1 sont audibles et coupent le signal de
l’entrée TEL INPUT si l’interrupteur DIP N°4 est sur OFF.
4) Branchez une antenne FM à la prise FM AN-
TENNA. Dans de bonnes conditions de récep-
tion, vus pouvez utiliser l’antenne filaire livrée.
3.2 Sorties
1) Haut-parleurs : Soit reliez des haut-parleurs
100 V ou 70 V aux bornes «100 V» ou «70 V»
et «COM» (page 2, schéma 1). La charge
par les haut-parleurs ne doit pas dépasser
la puissance nominale de sortie de l’ampli-
ficateur (
☞
chapitre 1 ou «Caractéristiques
techniques»; sinon, le circuit de protection
coupe la connexion aux bornes haut-parleurs.
Soit reliez un haut-parleur ou un groupe de
haut-parleurs aux bornes «4 Ω», «8 Ω» ou
«16 Ω» et «COM». L’impédance totale des
haut-parleurs ne doit pas être inférieure à celle
donnée à la borne utilisée. Le schéma2 de
la page2 montre différentes méthodes pour
conserver l’impédance minimale. Il existe
cependant d’autres possibilités.
2)
Le signal de mixage est présent aux prises RCA
OUTPUT 1 et 2, il est également reproduit via
les haut-parleurs. Avec le réglage MASTER,
réglez le volume du signal OUTPUT 1 ; le vo-
lume du signal OUTPUT 2 est indépendant du
réglage. Les prises peuvent également être uti-
lisées pour, p. ex., des amplificateurs PA sup-
plémentaires s’il faut plus de haut-parleurs
que ce que le PA-8xxxDMP ne peut supporter.
3) La sortie MOH OUTPUT (music on hold) peut
mettre à disposition par exemple la musique
pour une boucle d’attente d’une installation
de téléphone. Le signal de mixage est présent
