Monacor PA-803DMP User Manual

14
Français
–10 +10
dB
–5 +5
dB
USE ONLY WITH A 250V FUSE
4321
ON
MP3SD
ON
PROT
CLIP
0dB
- 10
- 30
POWER
0 10
MIC1
0 10
MIC2/LINE 1
0 10
MIC3/LINE 2
0 10
LINE 3
0 10
LINE 4
0 10
TEL
BASS TREBLE
PA-803DMP
MASTER
0 10
VOL− VOL+ MODESCAN
USB
SD/MMC
COM COM HOT COM HOT
MIC2/LINE1 MIC1 LINE 3 LINE 4 OUTPUT MIC3/LINE2 SELECT
4Ω 8Ω 16Ω 70V 100V
230 V~
50 Hz
FM
ANTENNA
FUSE
24 V SPEAKER OUTPUT TEL INPUT
600Ω/100mV 600Ω/1V
ON
OFF
1
L
R
1
2
ON
- LINE 1
OFF
- MIC 2
1
ON
- LINE 2
OFF
- MIC 3
2
ON
- PH.PWR ON
OFF
- PH.PWR OFF
3
ON
- PRIO. TEL
OFF
- PRIO. MIC1
4
2 3 4
MOH OUTPUT
2 1
3
8 97
5 64
2 31
0
STOP MUTE PWR
NEXT
EQ
PREV
MODE
ici aussi, mais sans les annonces de l’entrée
MIC 1 et le volume est indépendant du réglage
MASTER.
3.3 Alimentation
Pour l’alimentation, soit branchez la prise
«230V» avec le cordon secteur livré à une prise
230 V/ 50 Hz soit, pour une utilisation mobile,
par exemple dans une caravane, reliez les bornes
«24 V⎓» à une source d’alimentation continue
24 V (charge admissible, voir caractéristiques
techniques). Veillez à ne pas inverser les bran-
chements plus et moins !
4 Utilisation
1) Pour ne pas avoir un volume de démarrage
trop élevé, tournez le réglage MASTER pour le
volume général, sur la position «9 heures» en-
viron avant le premier allumage. Ensuite, allu-
mez l’amplificateur avec l’interrupteur POWER.
Le témoin de fonctionnement vert ON brille.
2) Avec les réglages MIC..., LINE... et TEL, mixez
les sources de signal ou faites un fondu-en-
chaîné. Mettez sur zéro les réglages des
entrées qui ne sont pas utilisées.
3) Réglez le volume général avec le réglage MAS-
TER. Les LEDs «-30, -10, 0dB, CLIP» indiquent
le niveau de sortie. Pour éviter toute distorsion,
tournez le réglage MASTER à un niveau tel que
la LED rouge «CLIP» ne brille pas.
4) Réglez la tonalité avec les réglages BASS et
TREBLE.
5) Si la LED «PROT» brille, l’amplificateur est en
surchauffe, surcharge ou présente un court-cir-
cuit à une des sorties haut-parleur. Eteignez
l’amplificateur et résolvez le problème.

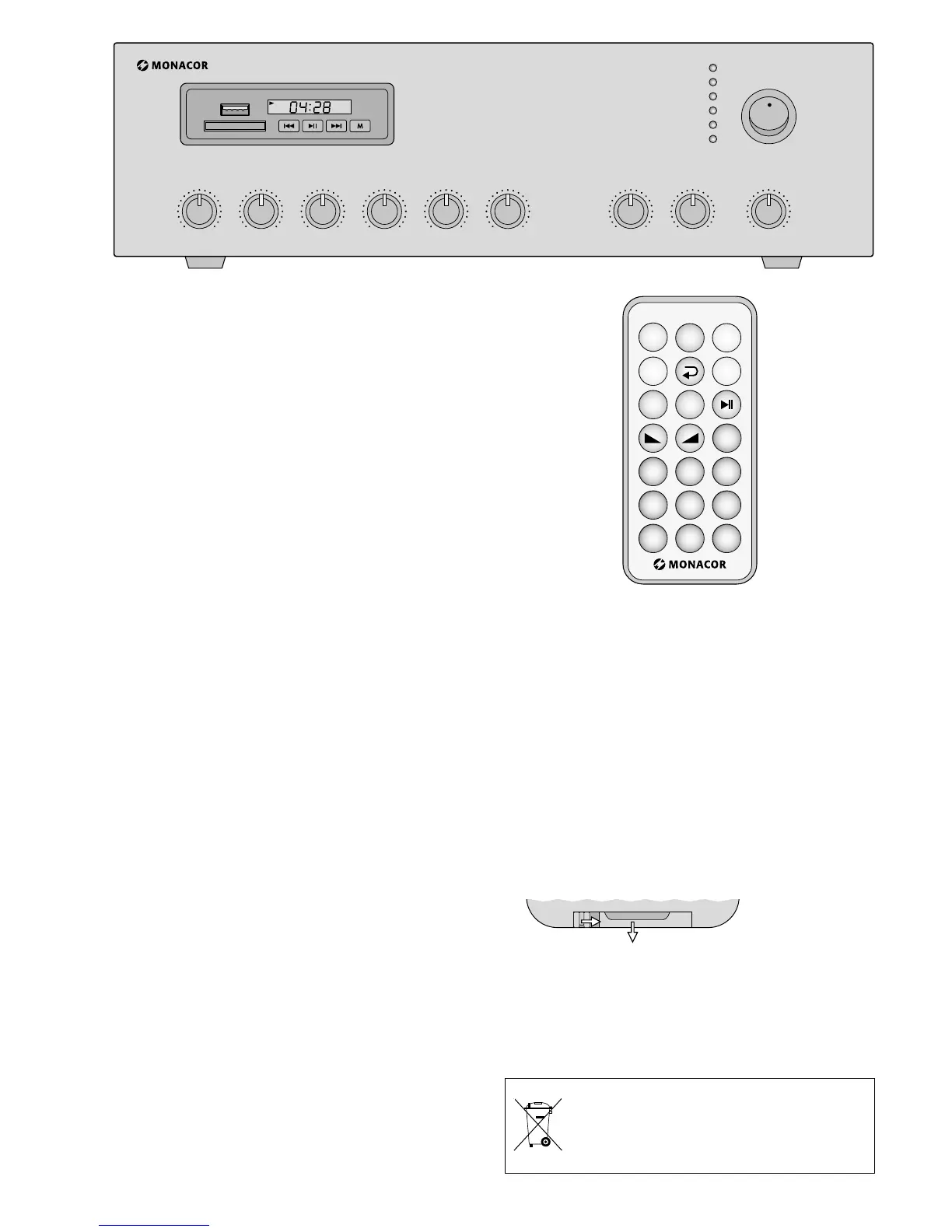

4.1 Télécommande
La télécommande pour le module musique est
livrée avec une batterie. Avant la première uti-
lisation, retirez le film de protection du support
de batterie. Lorsque vous activez une touche de
la télécommande, orientez toujours la télécom-
mande vers l’amplificateur. Il ne doit pas y avoir
d’obstacle entre la télécommande et l’amplifi-
cateur.
En cas de non utilisation prolongée, retirez
la batterie, elle pourrait couler et endommager
la télécommande.
Remplacement de la batterie
1) Poussez vers la droite le verrouillage du com-
partiment batterie (flèche1 sur le schéma
ci-dessous) et retirez le support (flèche2).
1. 2.
2) Retirez l’ancienne batterie, insérez la neuve
(pile bouton 3 V de type CR 2025), pôle plus
vers le haut).
3) Replacez le support dans la télécommande.
Ne jetez pas les batteries usagées dans
la poubelle domestique. Vous devez les
déposer dans un container spécifique
ou les ramenez à votre revendeur.
