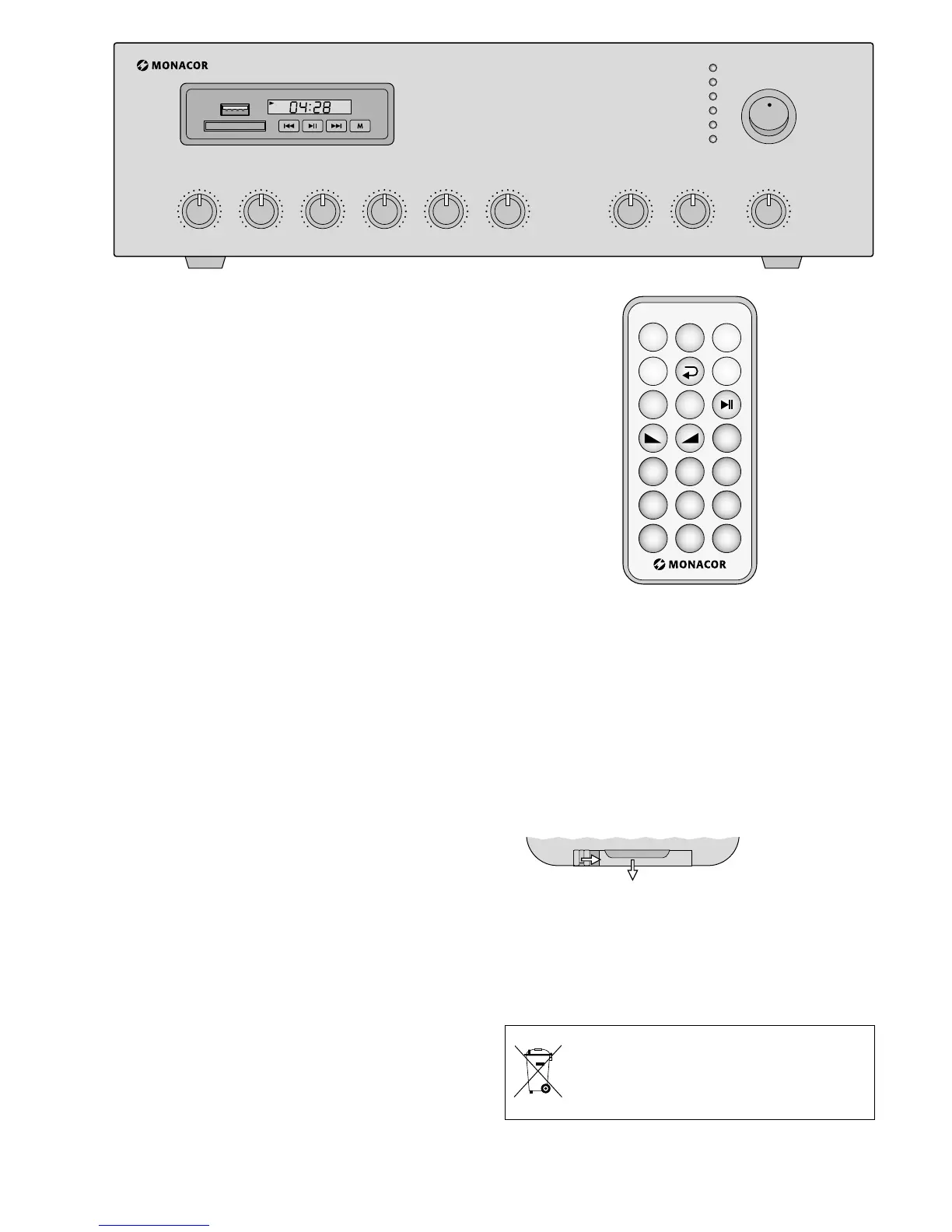

22
Nederlands
–10 +10
dB
–5 +5
dB
USE ONLY WITH A 250V FUSE
4321
ON
MP3SD
ON
PROT
CLIP
0dB
-
10
-
30
POWER
0 10
MIC1
0 10
MIC2/LINE 1
0 10
MIC3/LINE 2
0 10
LINE 3
0 10
LINE 4
0 10
TEL
BASS TREBLE
PA-803DMP
MASTER
0 10
VOL− VOL+ MODESCAN
USB
SD/MMC
COM COM HOT COM HOT
MIC2/LINE1
MIC1 LINE 3 LINE 4 OUTPUT
MIC3/LINE2
SELECT
4 8 16 70V 100V
230 V~
50 Hz
FM
ANTENNA
FUSE
24 V SPEAKER OUTPUT
TEL INPUT
600/100mV 600Ω/1V
ON
OFF
1
L
R
1
2
ON
-
LINE 1
OFF
-
MIC 2
1
ON
-
LINE 2
OFF
-
MIC 3
2
ON
-
PH.PWR ON
OFF
-
PH.PWR OFF
3
ON
-
PRIO. TEL
OFF
-
PRIO. MIC1
4
2 3 4
MOH OUTPUT
2 1
3
8 97
5 64
2 31
0
STOP
MUTE
PWR
NEXT
EQ
PREV
MODE
toepassingen zoals in een woonwagen, verbindt
u de aansluitingen “24 V” met een 24 V-gelijk-
spanningsbron (belastbaarheid zie Technische
gegevens). Wissel daarbij de positie en negatieve
aansluitingen niet om!
4 Bediening
1)
Alvorens de eerste keer in te schakelen, draait
u de regelaar MASTER voor het totale geluids-
volume ongeveer in de stand “9 uur”. Zo ver-
mijdt u een te hoog beginvolume. Schakel
met de schakelaar POWER de versterker in.
De groene bedrijfsled ON licht op.
2) Met de regelaars MIC..., LINE... en TEL mengt
u de signaalbronnen of mengt u ze in en uit.
Draai de regelaars van de niet-gebruikte in-
gangen in de nulstand (“0”).
3)
Stel het gewenste totale geluidsvolume in met
de regelaar MASTER. De led‘s “-30, -10, 0dB,
CLIP” geven het uitgangsniveau aan. Om ver-
vormingen te vermijden, draait u de regelaar
MASTER maximaal zo ver open dat de rode
LED “CLIP” niet oplicht.
4)
Stel de klank in met de regelaars BASS en
TREBLE.
5)
Als de led “PROT” brandt, is de versterker
oververhit, overbelast of is er een kortsluiting
op een van de luidsprekeringangen. Schakel
de versterker dan uit en laat de storing ver-
helpen.
4.1 Afstandsbediening
De afstandsbediening voor de muziekmodule
wordt met een batterij geleverd. Voor de eer-
ste inbedrijfstelling trekt u de beschermfolie uit
de batterijhouder. Houd de afstandsbediening
steeds naar de versterker gericht, als u op een
toets drukt. Daarbij moet er visueel contact zijn
tussen versterker en afstandsbediening.
Als de afstandsbediening langere tijd niet
wordt gebruikt, neemt u de batterij eruit, zodat
de afstandsbediening niet wordt beschadigd bij
eventueel uitlopen van de batterij.
De batterij vervangen
1) Druk de vergrendeling van de batterijhouder
naar rechts (1e pijl in de volgende afbeelding)
en trek tegelijkertijd de houder eruit (2e pijl).
1. 2.
2)
Verwijder de oude batterij en plaats de nieuwe
batterij (3 V-knoopcel van type CR 2025) met
de positieve pool naar boven in de houder.
3)
Schuif de houder terug in de afstandsbe-
diening.
Lege batterijen horen niet in het huis-
vuil. Verwijder ze voor een milieuvrien-
delijke verwerking uitsluitend als KGA
(bv. de inzamelbox in de detailhandel).
