Polski
3.1 Wejścia
1) Do podłączania mikrofonów służą gniazda
MIC 1, MIC 2 oraz MIC 3. Wejścia MIC 1 oraz
TEL INPUT posiadają najwyższy priorytet
(wybór za pomocą przełącznika DIP nr 4),
tzn. pojawienie się sygnału na tych wejściach
powoduje wyciszenie sygnałów z pozostałych

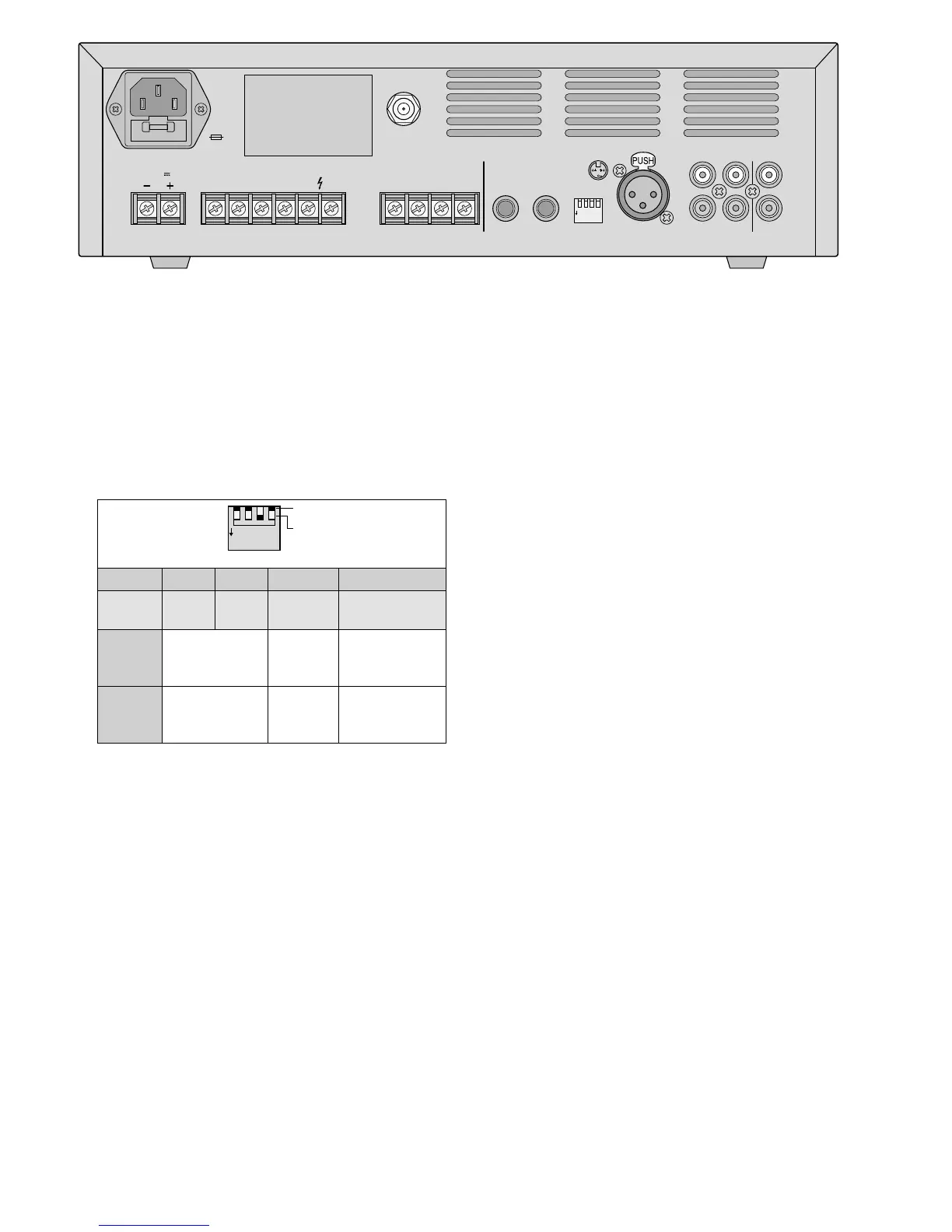

wejść. Ustawić przełączniki DIP SELECT dla
wejść mikrofonowych w odpowiednią pozycję:
4321
ON
SELEC T
OFF
ON
Nr 1 2 3 4
wejścia
MIC 2 /
LINE 1
MIC 3 /
LINE 2
MIC 1
MIC 1 i
TELINPUT
Pozycja
OFF
poziom
mikrofonowy
zasilanie
phantom
OFF
MIC 1 o najwyż-
szym priorytecie
Pozycja
ON
poziom
liniowy
zasilanie
phantom
ON
TEL INPUT o
najwyższym
priorytecie
2) Do podłączania źródeł audio z wyjściem linio-
wym (np. odtwarzacza MP3 / CD, radia), służą
następujące gniazda:
RCA oznaczone jako LINE 3 i LINE 4
6,3 mm oznaczone jako MIC 2 / LINE 1 i
MIC 3 / LINE 2
Urządzenia monofoniczne można podłączać
bezpośrednio do gniazd 6,3 mm; do podłą-
czania urządzeń stereo wykorzystać konwerter
stereo / mono (np. SMC-1). Przełącznik DIP nr1
oraz nr2 muszą być w tym przypadku usta-
wione na ON (patrz tabela).
3) Do emisji ważnych (alarmowych) komuni-
katów służy wejście TEL INPUT. Można do
niego podłączyć np. wyjście liniowe systemu
telefonicznego.
Uwaga: Pojawienie się sygnału na tym wejściu
powoduje wyciszenie sygnałów z pozostałych
wejść nawet jeżeli regulator TEL jest ustawiony na
pozycję“0”. Wyjątkiem są komunikaty nadawane
przez wejście MIC 1 – będą one słyszalne i będą
wyciszać sygnał z wejścia TEL INPUT jeżeli przełącznik
DIP nr4 został ustawiony na pozycję OFF.
4) Podłączyć antenę FM do gniazda FM
ANTENNA. W przypadku dobrej jakości
sygnału radiowego, można wykorzystać
antenę dostarczoną wraz ze wzmacniaczem.
3.2 Wyjścia
1) Podłączyć głośniki 100 V lub 70 V do terminali
“100 V” lub “70 V” oraz “COM” (strona2,
rys.1). Dopuszczalne całkowite obciążenie
mocą głośników dla poszczególnych modeli
wzmacniacza podano w tabeli (
☞
rozdz.1 lub
“Specyfikacja”); przekroczenie maksymalnej
wartości spowoduje odcięcie wyjść głośniko-
wych przez obwody zabezpieczające.
Lub podłączyć niskoimpedancyjne głośniki
do terminali “4 Ω”, “8 Ω” lub “16 Ω” oraz
“COM”. Wypadkowa impedancja głośników
nie może spaść poniżej wartości podanej przy
wykorzystywanym terminalu. Na rysunku 2 na
stronie2 pokazano sposoby uzyskania odpo-
wiedniej impedancji wypadkowej w przypadku
podłączania większej liczby głośników; inne
sposoby są również możliwe.
2) Na gniazdach wyjściowych RCA OUTPUT1
oraz 2, dostępny jest sygnał zmiksowany ze
wszystkich wejść. Regulator MASTER służy do
ustawiania głośności sygnału na wyjściu OUT-
PUT 1; nie ma on wpływu na poziom sygnału
na wyjściu OUTPUT 2. Wyjście to może być
wykorzystane np. do podłączania dodat-
kowego wzmacniacza PA obsługującego
dodatkowe głośniki, których wzmacniacz
PA-8xxDMP nie może obsłużyć.
3) Wyjście MOH OUTPUT (music on hold) po -
zwala na emisję muzyki dla systemu tele-
fonicznego, umilającej czas oczekiwania
–10 +10
dB
–5 +5
dB
USE ONLY WITH A 250V FUSE
4321
ON
MP3SD
ON
PROT
CLIP
0dB
- 10
- 30
POWER
0 10
MIC1
0 10
MIC2/LINE 1
0 10
MIC3/LINE 2
0 10
LINE 3
0 10
LINE 4
0 10
TEL
BASS TREBLE
PA-803DMP
MASTER
0 10
VOL− VOL+ MODESCAN
USB
SD/MMC
COM COM HOT COM HOT
MIC2/LINE1 MIC1 LINE 3 LINE 4 OUTPUT MIC3/LINE2 SELECT
4Ω 8Ω 16Ω 70V 100V
230 V~
50 Hz
FM
ANTENNA
FUSE
24 V SPEAKER OUTPUT TEL INPUT
600Ω/100mV 600Ω/1V
ON
OFF
1
L
R
1
2
ON
- LINE 1
OFF
- MIC 2
1
ON
- LINE 2
OFF
- MIC 3
2
ON
- PH.PWR ON
OFF
- PH.PWR OFF
3
ON
- PRIO. TEL
OFF
- PRIO. MIC1
4
2 3 4
MOH OUTPUT
2 1
3
