Monacor PA-803DMP User Manual

30
Polski
–10 +10
dB
–5 +5
dB
USE ONLY WITH A 250V FUSE
4321
ON
MP3SD
ON
PROT
CLIP
0dB
- 10
- 30
POWER
0 10
MIC1
0 10
MIC2/LINE 1
0 10
MIC3/LINE 2
0 10
LINE 3
0 10
LINE 4
0 10
TEL
BASS TREBLE
PA-803DMP
MASTER
0 10
VOL− VOL+ MODESCAN
USB
SD/MMC
COM COM HOT COM HOT
MIC2/LINE1 MIC1 LINE 3 LINE 4 OUTPUT MIC3/LINE2 SELECT
4Ω 8Ω 16Ω 70V 100V
230 V~
50 Hz
FM
ANTENNA
FUSE
24 V SPEAKER OUTPUT TEL INPUT
600Ω/100mV 600Ω/1V
ON
OFF
1
L
R
1
2
ON
- LINE 1
OFF
- MIC 2
1
ON
- LINE 2
OFF
- MIC 3
2
ON
- PH.PWR ON
OFF
- PH.PWR OFF
3
ON
- PRIO. TEL
OFF
- PRIO. MIC1
4
2 3 4
MOH OUTPUT
2 1
3
8 97
5 64
2 31
0
STOP MUTE PWR
NEXT
EQ
PREV
MODE
na połączenie. Na tym wyjściu dostępny jest
sygnał zmiksowany ze wszystkich wejść,
za wyjątkiem MIC 1. Ustawienie regulatora
MASTER nie ma wpływu na poziom sygnału
na tym wyjściu.
3.3 Zasilanie
W celu zasilania, podłączyć gniazdo “230 V” do
gniazdka sieciowego (230 V/ 50 Hz) za pomocą
dołączonego kabla zasilającego. Alternatywnie,
wzmacniacz może pracować na zasilaniu awa-
ryjnym 24 V DC. Należy podłączyć je do terminali
“24 V⎓” (pobór mocy – patrz “Specyfikacja”). Na-
leży zwrócić uwagę na odpowiednią polaryzację!
4 Obsługa
1) Przed pierwszym włączeniem wzmacniacza,
skręcić regulator głośności MASTER na około
jedną czwartą zakresu, aby uniknąć zbyt wy-
sokiego poziomu. Następnie włączyć wzmac-
niacz przełącznikiem POWER. Zapali się zielona
dioda ON.
2) Zmiksować sygnały z kanałów wejściowych
regulatorami MIC…, LINE… oraz TEL. Na
kanałach wejściowych, które nie będą wyko-
rzystywane skręcić regulatory na “0”.
3) Za pomocą regulatora MASTER ustawić po-
nownie głośność całkowitą. Poziom sygnału
wyjściowego pokazywany jest na wskaźniku
diodowym “-30, -10, 0dB, CLIP”. Aby uniknąć
zniekształceń: ustawić regulator MASTER na
taką wartość, aby dioda “CLIP” zapalała się
tylko przy szczytowych wartościach sygnału.
4) Za pomocą regulatorów TREBLE oraz BASS
ustawić barwę dźwięku.
5) Jeżeli dioda PROT zapali się podczas pracy,
wzmacniacz jest przeciążony lub przegrzany,
albo na jego wyjściach głośnikowych wystą-
piło zwarcie. Wyłączyć wzmacniacz i usunąć
przyczynę błędu.

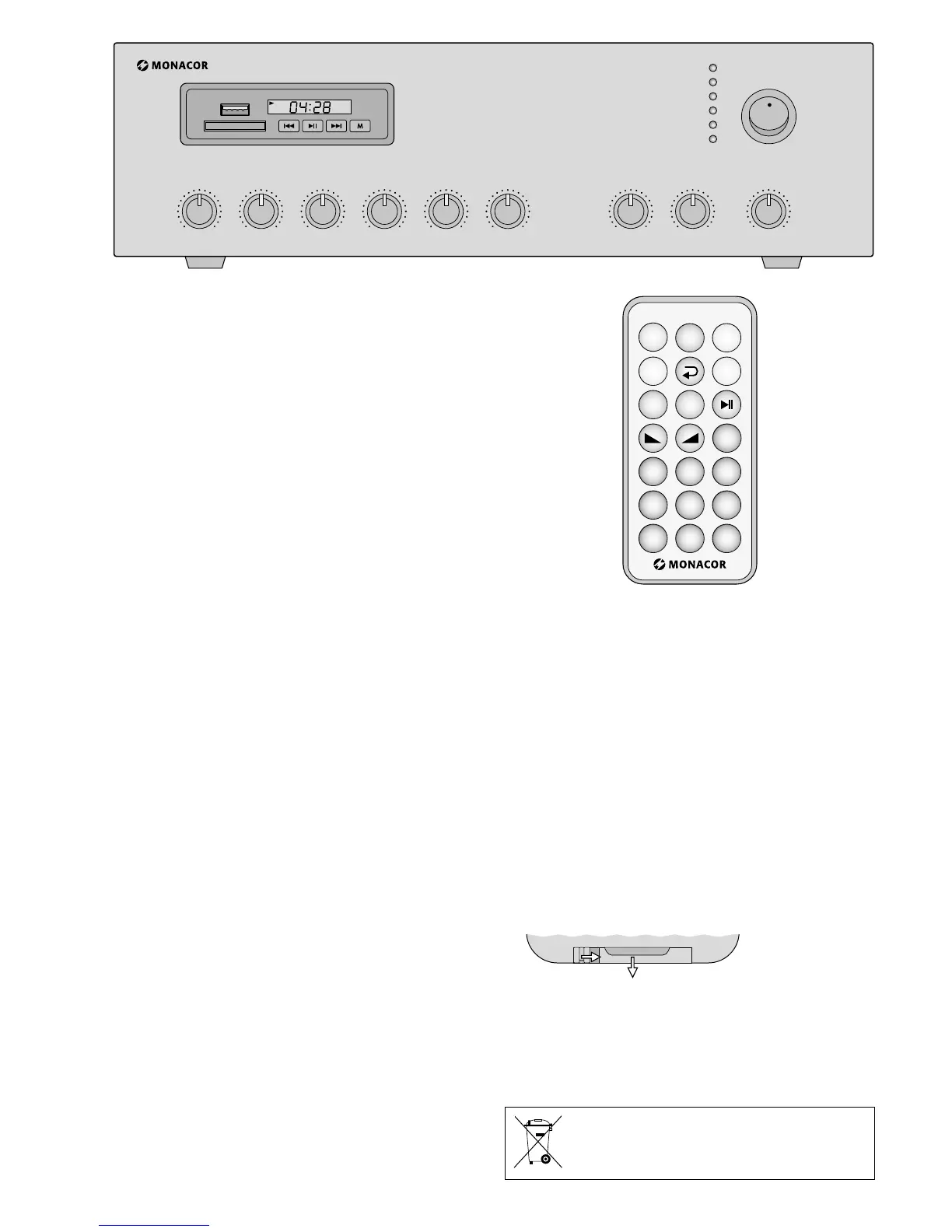

4.1 Zdalne sterowanie
Pilot sterujący dostarczany jest wraz z baterią.
Przed rozpoczęciem użytkowania należy wyjąć
folię izolującą z komory bateryjnej na tylnej stro-
nie pilota. Podczas wciskania przycisku, należy
zawsze kierować pilot w stronę wzmacniacza.
Pomiędzy pilotem a urządzeniem nie mogą znaj-
dować się żadne przeszkody.
Jeżeli pilot nie będzie przez dłuższy czas uży -
wany, należy wyjąć z niego baterię, aby zapobiec
jego uszkodzeniu na skutek wylania baterii.
Wymiana baterii
1) Wcisnąć mały pasek na tylnej stronie pilota
(pierwsza strzałka na rysunku powyżej) i wy-
sunąć uchwyt na baterię (druga strzałka).
1. 2.
2) Wyjąć rozładowaną baterię i zastąpić ją nową
(3 V bateria pastylkowa typu CR 2025), do-
datni biegun musi być skierowany w górę.
3) Ponownie wsunąć uchwyt na baterię do ko-
mory bateryjnej.
Zużyte baterie należy wyrzucać do spe-
cjalnie oznaczonych pojemników, nie
do zwykłych koszy na śmieci.
