Ligaroscabosdosaltifalantes
Ligaçãodososdescarnados
Desaparafuse os bornes de ligação e passe o o descarnado através do furo de passagem. Aperte os bornes
de ligação para prender o o na posição.
Fichas "banana"
Remova os tampões de plástico vermelhos e pretos dos terminais e insira as chas "banana" nos furos
padrão de 4mm a descoberto. Poderá ser necessário um alicate para aumentar o ponto de apoio nas chas.
Cablagem
Cablagem simples

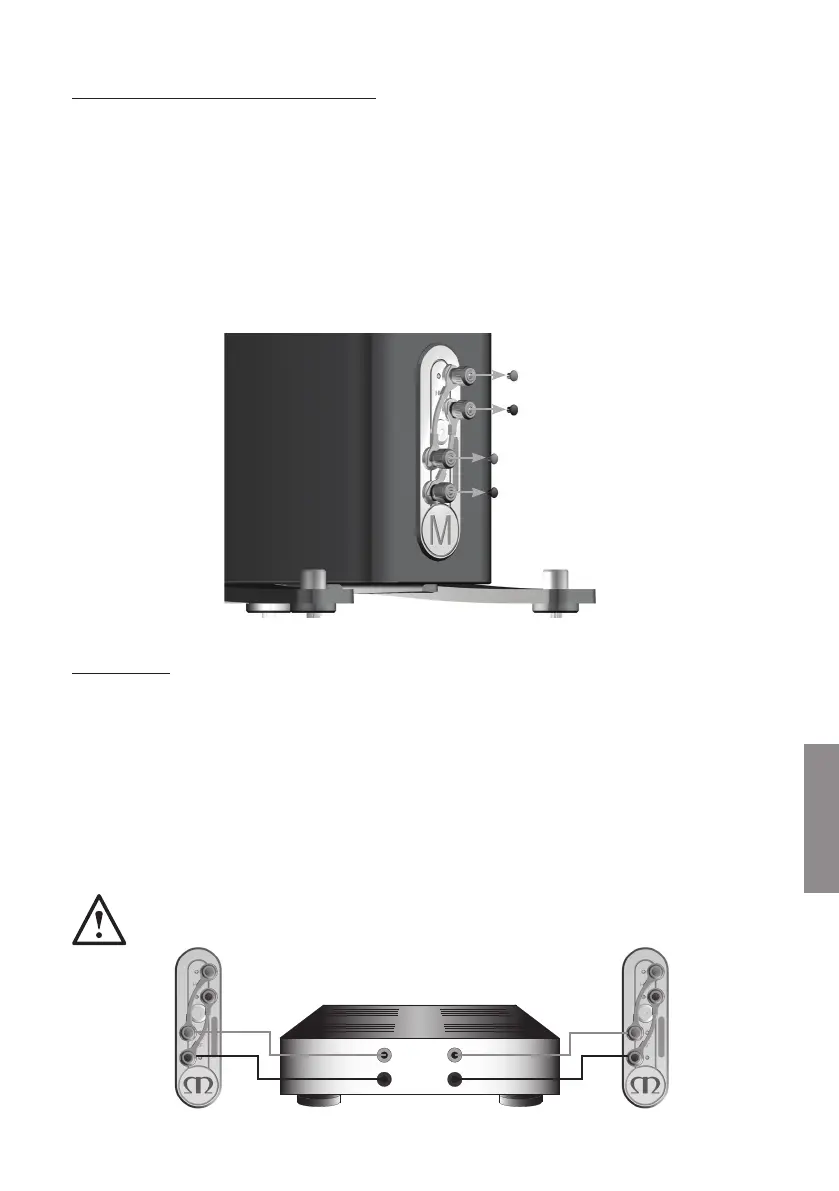

A cablagem simples é obtida através de um conjunto simples de cabos ligado aos terminais no painel
posterior do altifalante. Internamente, a transição do altifalante guia as frequências até ao controlador/
tweeter adequado. Baixas frequências até aos controladores de graves, frequências médias até aos
controladores de médios/graves e altas frequências até ao tweeter.
É perfeitamente aceitável ligar aos terminais superiores, inferiores ou até na diagonal (recomendamos que
experimente várias ligações para conseguir os resultados pretendidos).
NOTA: quando utilizar este método deve MANTER as ligações dos terminais nas respetivas posições.
LEFT
+
-
RIGHT
AMP
+
-
