Motorola L6Q - Capitolo 1: Panoramica del Caricabatteria

Capitolo 1
Panoramica del caricabatteria

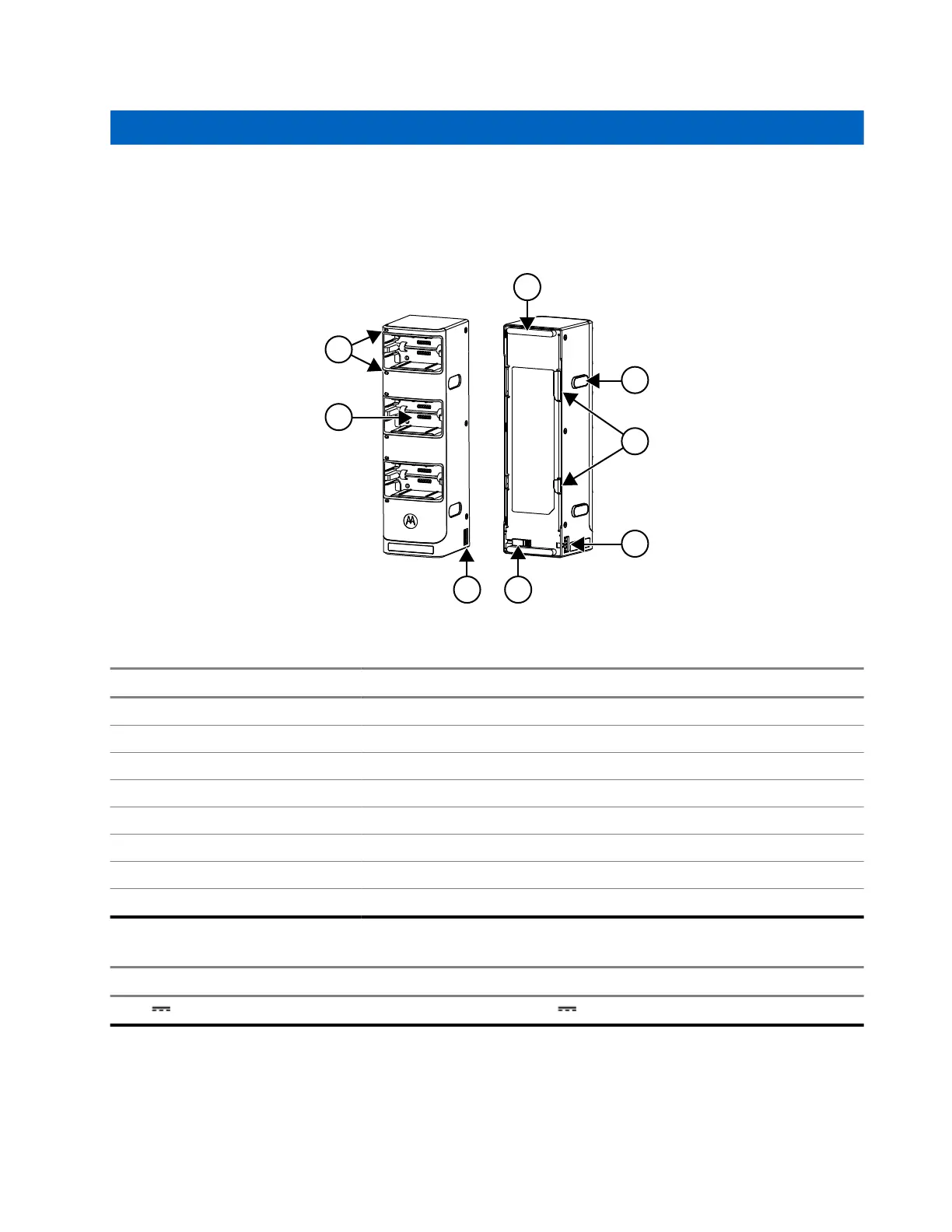

Figura 1: Panoramica del caricabatteria
1
2
5
7
4
8
3
6
Tabella 1: Panoramica del caricabatteria
Etichetta Descrizione
1 Indicatore LED
2 Vano di ricarica
3 Connettore maschio
4 Fermo del connettore maschio
5 Connettore femmina
6 Guide per la staffa di montaggio
7 Magnete
8 Piedino in gomma
Tabella 2: Specifiche del caricabatteria
ENTRATA USCITA
15 V , 6 A (fino a 2 caricabatteria multiunità) 4,35 V , 1,25 A x 6 vani
MN010173A01-AA
Capitolo
1: Panoramica del caricabatteria
7
