Chapitre 1
Présentation du chargeur

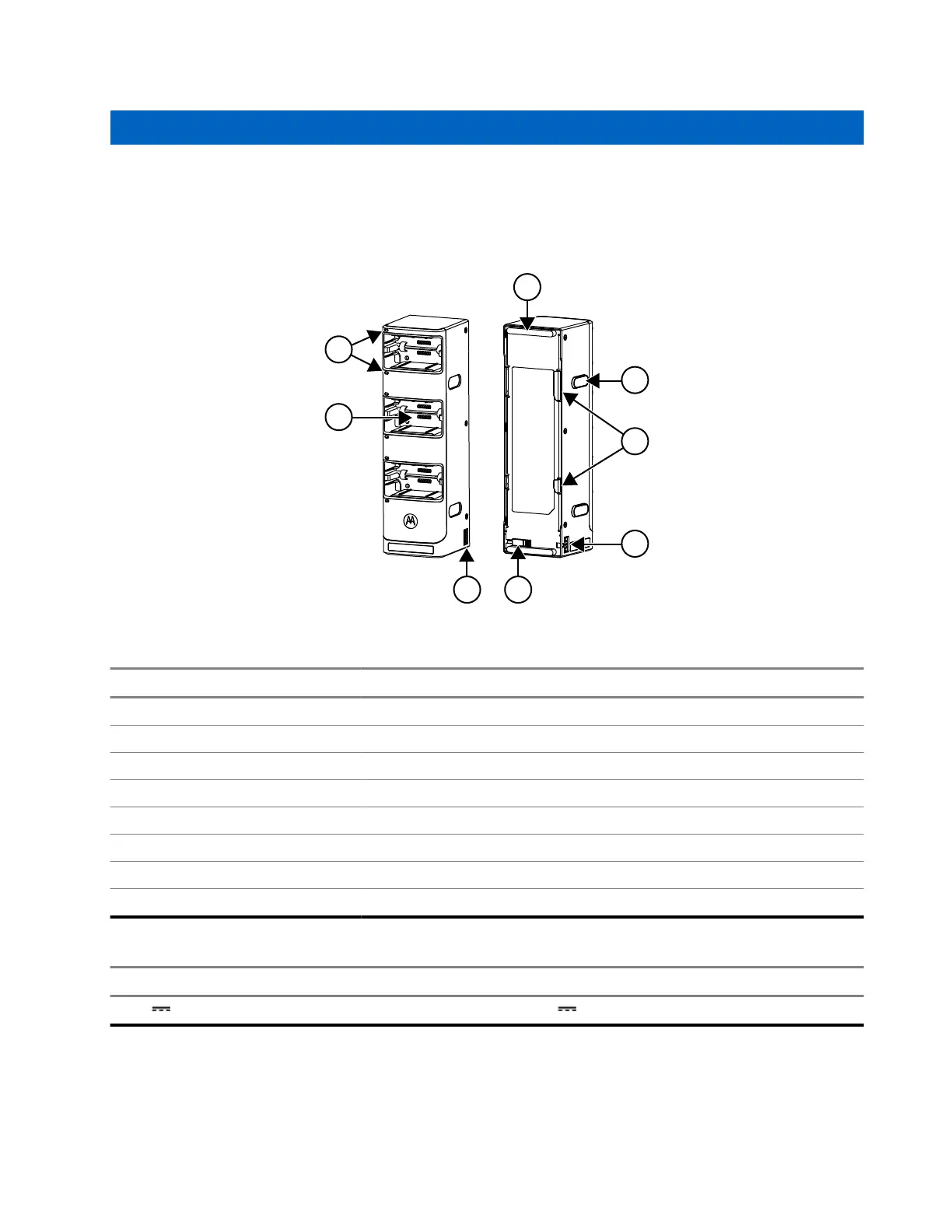

Figure 1 : Présentation du chargeur
1
2
5
7
4
8
3
6
Tableau 1 : Présentation du chargeur
Étiquette Description
1 Voyant DEL
2 Logement de charge
3 Connecteur mâle
4 Loquet du connecteur mâle
5 Connecteur femelle
6 Rails de support de montage
7 Aimant
8 Pied en caoutchouc
Tableau 2 : Caractéristiques du chargeur
ENTRÉE SORTIE
15 V , 6 A (jusqu’à 2 multichargeurs) 4,35 V , 1,25 A x 6 logements
