Capítulo 1
Visão geral do carregador

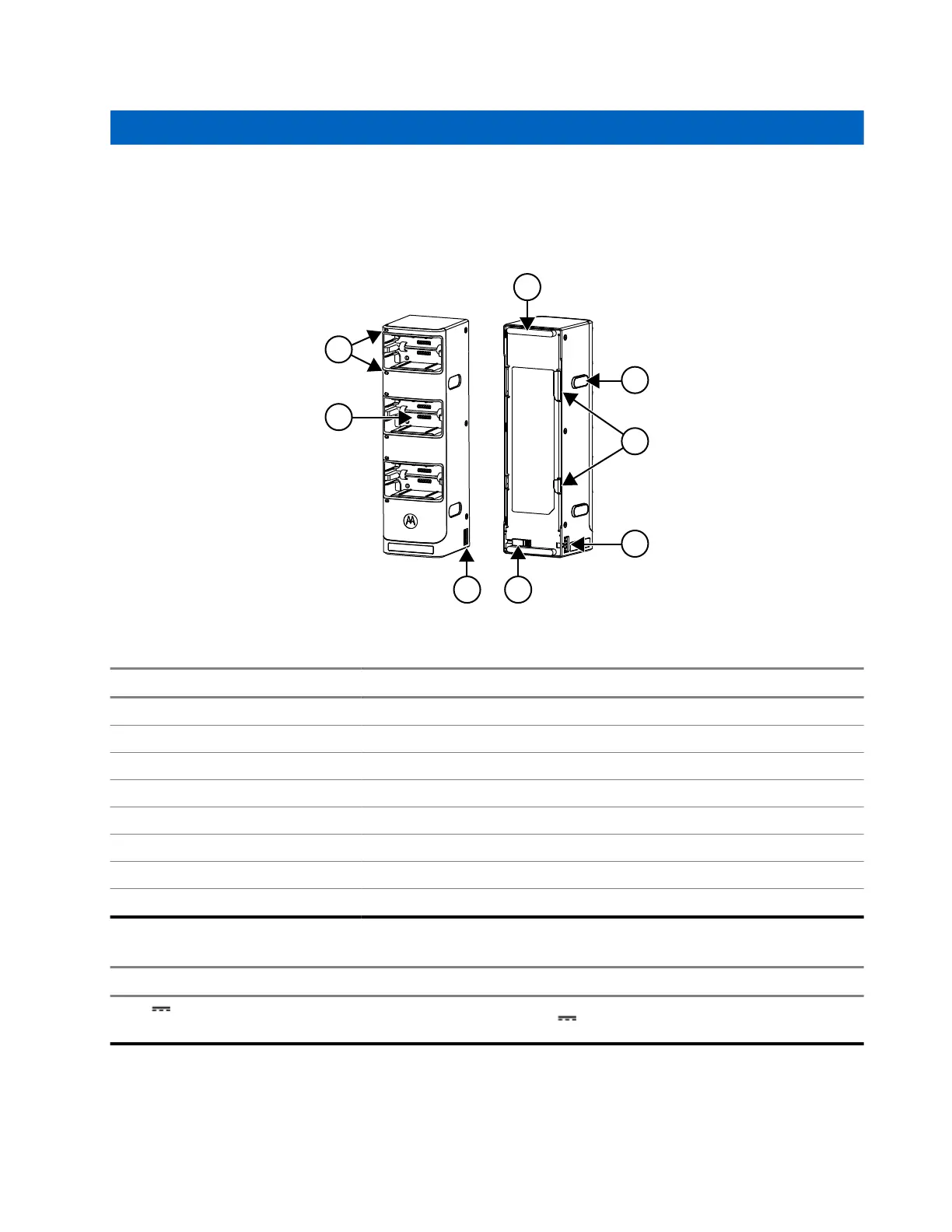

Figura 1: Visão geral do carregador
1
2
5
7
4
8
3
6
Tabela 1: Visão geral do carregador
Etiqueta Descrição
1 Indicador LED
2 Compartimento de carregamento
3 Conetor macho
4 Trinco do conetor macho
5 Conetor fêmea
6 Calhas do suporte de montagem
7 Íman
8 Pé de Borracha
Tabela 2: Caraterísticas técnicas do carregador
ENTRADA SAÍDA
15 V , 6 A (até 2 carregadores de unidades
múltiplas)
4,35 V , 1,25 A x 6 compartimentos
MN010173A01-AA
