4. STANOWISKO MS300
Instrukcja obsługi - stanowisko diagnostyczne MSG MS300
Polish

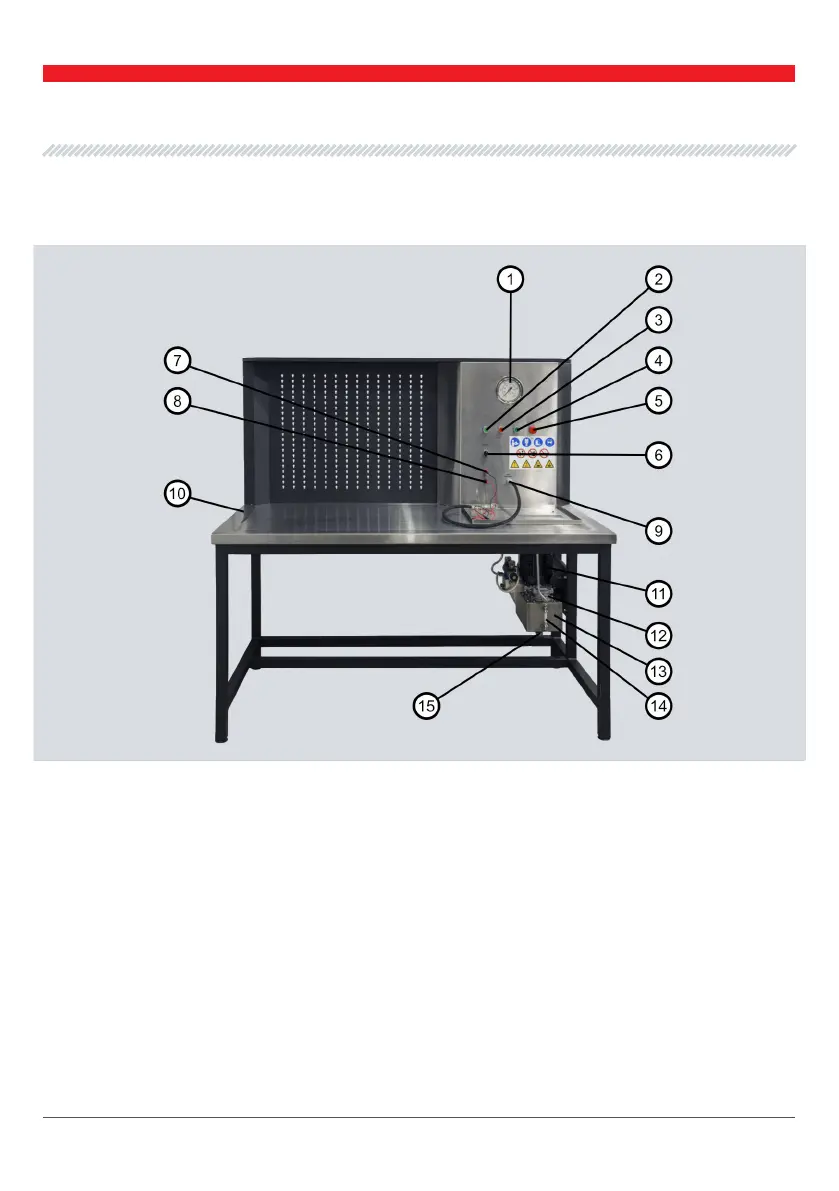

Rys. 1 – Stanowisko diagnostyczne MS300 (Widok ogólny)
1 – manometr; 2 – przycisk zwiększenia ciśnienia; 3 – przycisk odciążenia; 4 – przycisk
włączania / wyłączania; 5 – przycisk wyłączania awaryjnego; 6 – przycisk obrotowy do
włączenia zasilania 12 V, zmiana polaryzacji;7 – Zacisk zasilania 12 V nr 1; 8 – zacisk
zasilania nr 2; 9 – Złącze rękawa wysokiego ciśnienia; 10 – lokalizacja imadła; 11 – silnik
elektryczny; 12 – ltr płynu; 13 – zbiornik płynu; 14 – wskaźnik poziomu płynu; 15 – zawór
spustowy płynu
