4. УСТРОИСТВО СТЕНДА MS300

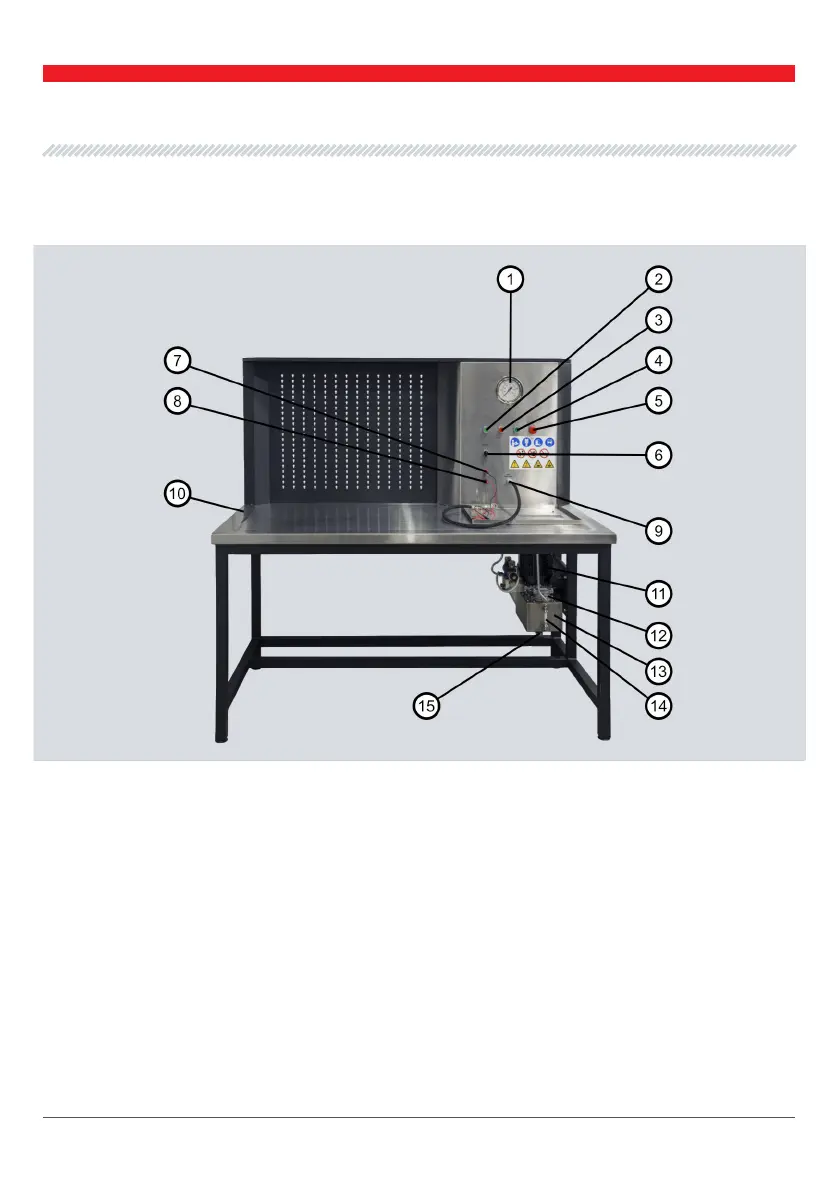

Рис. 1 – Диагностическии стенд MS300 (Общии вид)
1 – манометр; 2 – кнопка нагнетания давления; 3 – кнопка сброса давления; 4 – кнопка
включения/выключения стенда; 5 – кнопка аварииного выключения стенда; 6 –
поворотная кнопка включения питания 12 В, смены полярности; 7 – клемма питания 12
В No1; 8 – клемма питания No2; 9 – разъем для подключения РВД; 10 – место установки
тисков; 11 – электродвигатель; 12 – фильтр рабочеи жидкости; 13 – бак для рабочеи
жидкости; 14 – уровнемер рабочеи жидкости; 15 – кран для слива рабочеи жидкости.
