37

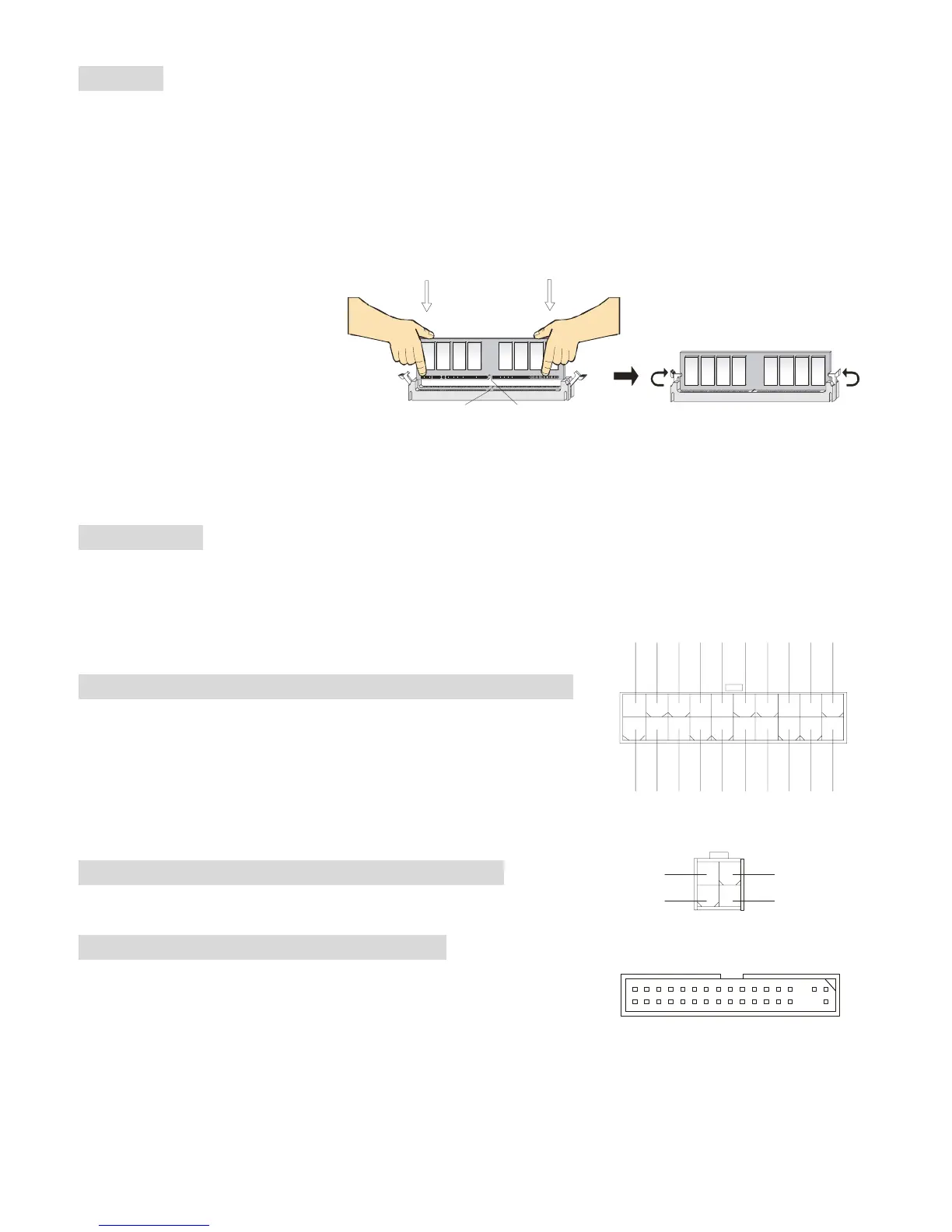

Mémoire
La carte procure 2/3 slots 2.5V DDR et supporte jusqu’à 2 GB/3GB non ECC. Vous pouvez installer des
modules DDR266/DDR333/DDR400 sur les slots. Pour fonctionner correctement le système nécessite au
moins l’installation d’un module de mémoire.
(pour plus d’informations sur les modules supportés, veuillez visiter notre site à cette adresse :
http://www.msi.com.tw/program/products/mainboard/mbd/pro_mbd_trp_list.php.)
1. La barrette de DDR possède
une seule encoche au centre.
Vous ne pouvez ainsi réaliser de
mauvais montage.
2. Insérer le module DIMM verticalement dans le slot mémoire. Puis appuyer jusqu’à ce que la marque
dorée disparaisse dans le slot mémoire.
Les clips en plastique de chaque côté se ferment automatiquement.
Alimentation
La carte mère supporte les alimentations ATX. Avant de brancher le connecteur d’alimentation. Il faut
toujours vous assurer que tous les composants sont bien installés afin de
ne pas les endommager.
Connecteur d’Alimentation ATX 20 Broches : ATX1
Ce connecteur vous permet de connecter l’alimentation ATX. Pour ce
faire assurez-vous que le connecteur est bien positionné dans le bon
sens. Puis appuyer sur le câble.
Connecteur d’Alimentation ATX 12V : JPW1
Le connecteur d’alimentation 2V est utilisé pour alimenter le CPU.
Connecteur Floppy Disk Drive : FDD1
La carte offre un connecteur standard floppy disk drive (lecteur de
disquette) qui supporte les disques 360K, 720K, 1.2M, 1.44M et 2.88M.
NotchVo lt
1
11
3. 3V
3. 3V
3. 3V
-12V
GND
GND
GND
GND
GND
GND
GND
PW_OK
-5V
5V _ SB
5V
5V
12 V
5V
PS_ON
5V
10
20
1
3
2
4
GNDGND
12 V
12 V
