35

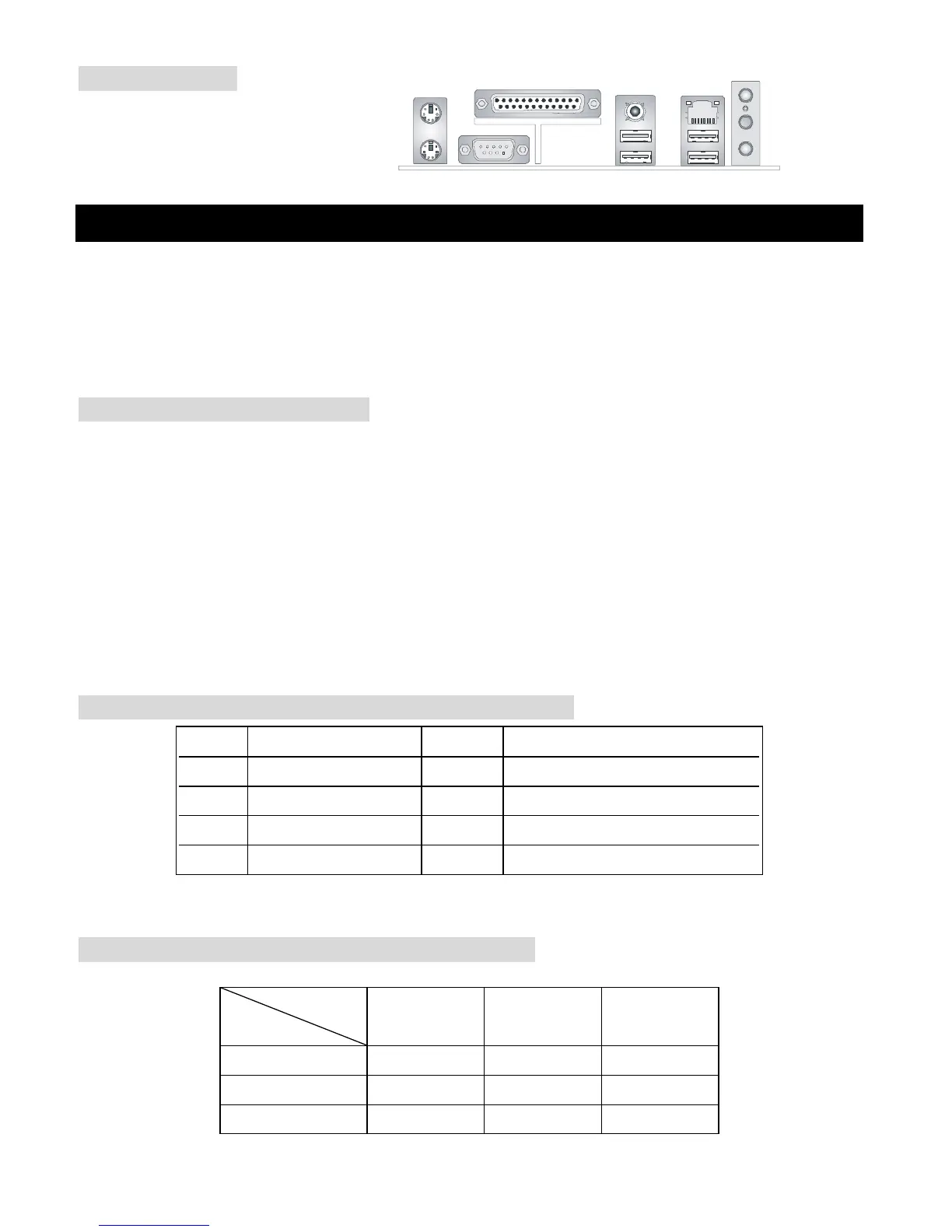

Panneau Arrière
Le panneau arrière procure les
connecteurs suivants :
Installation Matériel
Ce chapitre vous indique comment installer le CPU, la mémoire ainsi que les cartes d’extension ou encore
le réglage des cavaliers présents sur la carte. Vous aurez aussi des instructions relatives à la connexion
des périphériques tels que la souris, le clavier etc. Lors de l’installation veuillez faire très attention aux
éléments composant la carte mère et suivez bien les procédure d’installations.
Central Processing Unit: CPU
La carte mère supporte les processeurs Intel®Pentium®4 (socket 478). La carte mère utilise un socket
appelé PGA478 permettant une installation aisée du CPU. Lors de l’installation du CPU, assurez-vous que
le CPU possède bien un système de refroidissement constitué d’un dissipateur + ventilateur permettant la
dissipation de la chaleur. Pour connaître le modèle de ventilateur nécessaire à la bonne utilisation de votre
système n’hésitez pas à contacter votre revendeur. (Pour connaître les dernières informations concernant
le CPU, veuillez visiter
http://www.msi.com.tw/program/products/mainboard/mbd/pro_mbd_cpu_support.php)
Exemple de Procédure de Dérivation Du CPU Core
Tableau de Support Vitesse Mémoire/CPU FSB
Mémoire
FSB
DDR 266 DDR333 DDR 400
400MHz OK N/A N/A
533MHz OK OK N/A
800MHz N/A OK OK
Si Horloge CPU = 200MHz
Ration Core/Bus = 12
Alors Vitesse CPU = Horloge x ration Core/Bus
= 200MHz x 12
= 2.4 GHz
Mouse
Parallel
SPDIF-Out
LAN
(O pt ional )
L-in
Keyboard
COMA
USB Ports USB Ports
L-out
Mic
To Next Page
