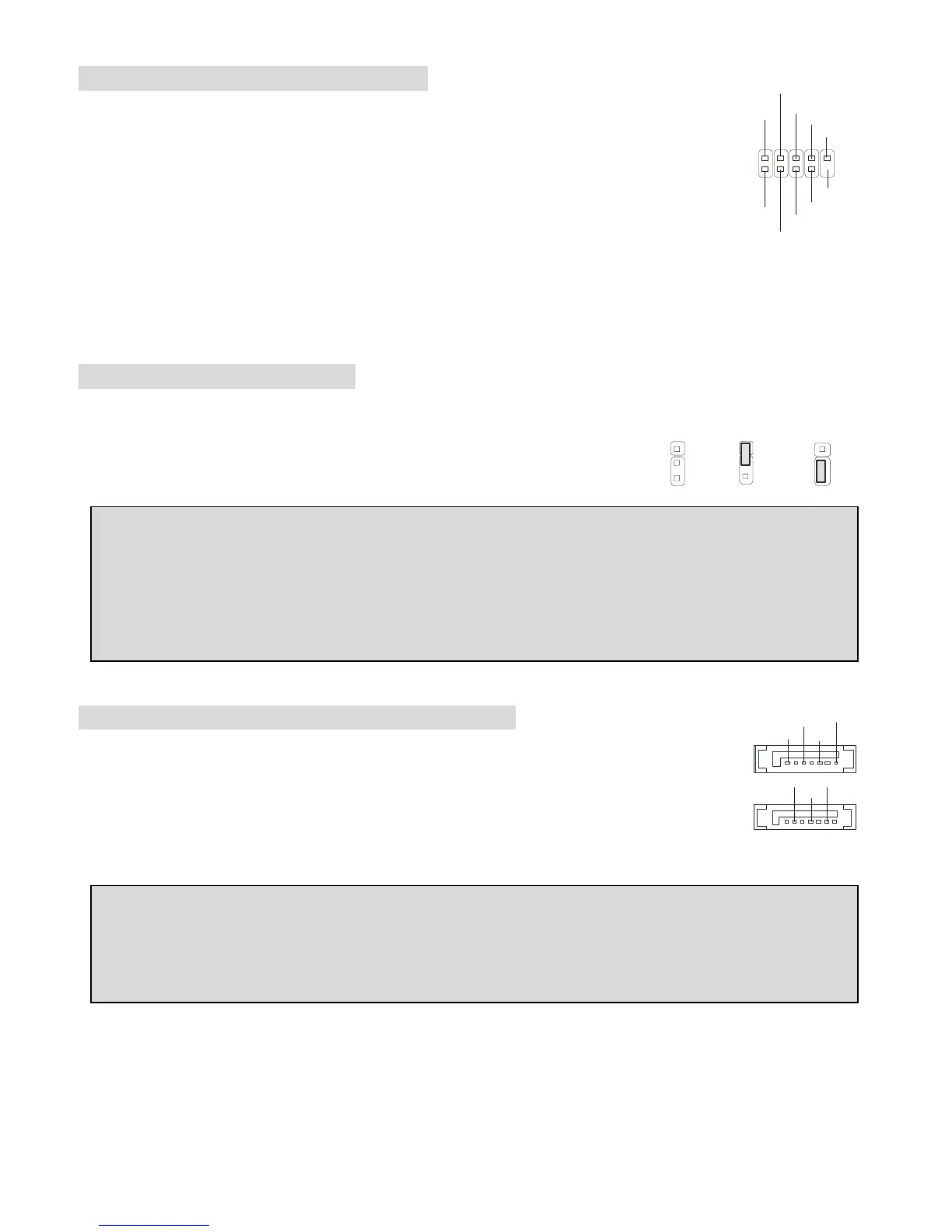

Front USB Connector: USB2&USB3
Het moederbord heeft twee USB 2.0 pin headers JUSB2 & JUSB3. Deze voldoen aan de
Intel®I/O Connectivity Design Guide. De USB 2.0 heeft een maximale doorvoersnelheid
van 480Mbps. Dit is 40 keer sneller dan USB 1.1 en is dus ideaal om andere USB
randapparatuur zoals USB HDD, digital cameras, MP3 spelers aan te sluiten.
U kunt er ook voor kiezen om deze aanlsuitingen te gebruiken voor extra USB connectoren op de
achterzijde van de kast.
Clear CMOS Jumper: JBAT1
De BIOS (CMOS) houdt zijn instellingen vast met een externe batterij. Met de Clear CMOS jumper kunt U
alle instellingen van het BIOS wissen. Let op de plaatjes hiernaast om te zien
hoe u de jumper kunt gebruiken om de instellingen te wissen.
MSI Herinnert U eraan...
U kunt de CMOS leeg maken door pin 2 en 3 te verbinden. Zorg er na het wissen van de CMOS altijd
voor dat U pin 1 en 2 weer met elkaar verbind. Vermijd het leegmaken van de CMOS wanneer het
system aan staat; het zal u moederbord beschadigen!
Serial ATA HDD Connectoren: SATA1, SATA2
Het moederbord heeft twee high-speed Serial ATA aanlsuitingen. De poorten
ondersteunen de eerste generatie Serial ATA data rates van 150MB/s en zijn volledig
uitwisselbaar met Serial ATA 1.0 specificaties. Iedere Serial ATA connector kan verbonden
worden met 1 hard disk drive.
MSI herinnert U eraan...
Voer niet te veel druk uit op de Serial ATA connectoren en kabels. Buig de kabels ook niet in een hoek
van 90 graden. Dit kan de kabel blijvend beschadigen.
1
1
3
Kee p Data
Clear D ata
1
3
GND
TXN
RXN
GN D
TX P
GN D
RXP
1
7
1
9
2
10
GND
US BOC
KE Y
GND
VCC
VCC
USB0-
USB1-
US B 0 +
US B1+
