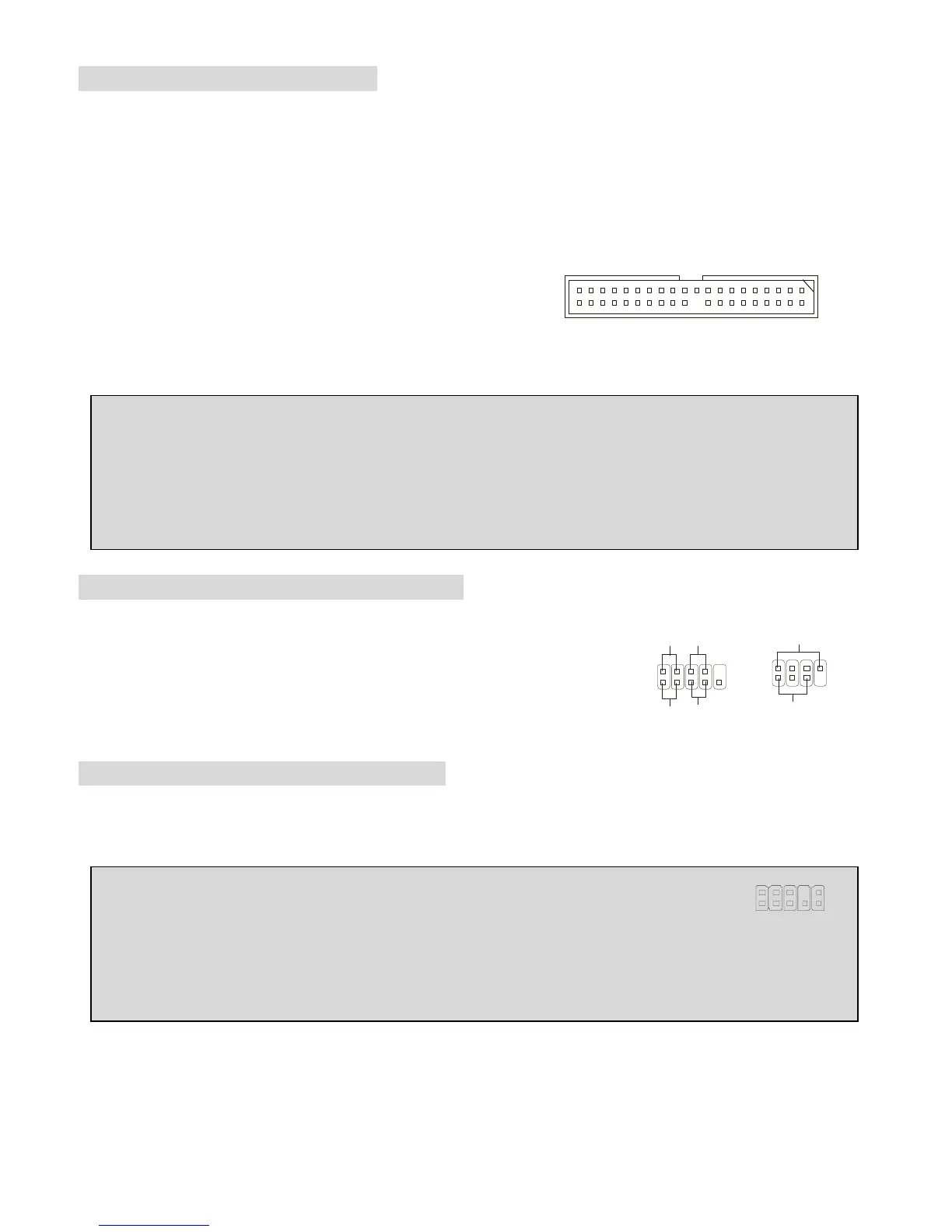

IDE Connectoren: IDE1 & IDE2
Het moederbord beschikt over een 32-bit Enhanced PCI IDE en Ultra DMA 33/66/100 controller geschikt
voor PIO mode 0~5, Bus Master, en Ultra DMA 33/66/100 function. U kunt in totaal maximaal 4 apparaten
aansluiten, zoals harde schijven, CD/DVD spelers of 120Mb floppy drives. U kunt de bijgeleverde kabels
gebruiken om u apparaten aan te sluiten.
IDE1 (Primary IDE Connector):
De eerste harde schijf (waarvan U U systeem wil opstarten)
moet altijd op IDE1 aangesloten worden. U kunt de apparaten in Master/Slave configuratie aansluiten.
IDE2 (Secondary IDE Connector): Zie IDE1.
MSI Herinnert u eraan...
Als U twee apparaten op 1 IDE kabel aansluit, dan moet U de Master/Slave instellingen wel juist maken!
Doet U dit niet, dan kan het zijn dat U systeem geen enkel apparaat herkent. Raadpleeg de handleiding
van het apparaat voor de juiste instellingen.
Front Panel Connectoren: JFP1 & JFP2
Het moederbord heeft twee front panel connectoren voor verbinding met de
front panel schakelaars en LEDs. JFP1 voldoet aan de Intel®Front Panel
I/O Connectivity Design Guide.
Front Panel Audio Connector: JAUD1
De front panel audio connector kunt U verbinden met het audio aansluitingen op de voorzijde van U
computerkast en voldoet aan de Intel ® Front Panel I/O Connectivity Design Guide.
MSI Herinnert U eraan...
Pin 5&6 en 9&10 te verbinden indien U geluid wilt hebben op de achterzijde van de kast indien U de
JAUD1 connector niet gebruikt. Als U geen jumpers plaatst over deze aansluitingen, dan zal de audio op
de achterzijde niet werken!
