40
MSI Vous Rappelle...
Ne pas plier le câble Serial ATA à 90°. Sinon vous pourriez perdre des données lors du transfert.

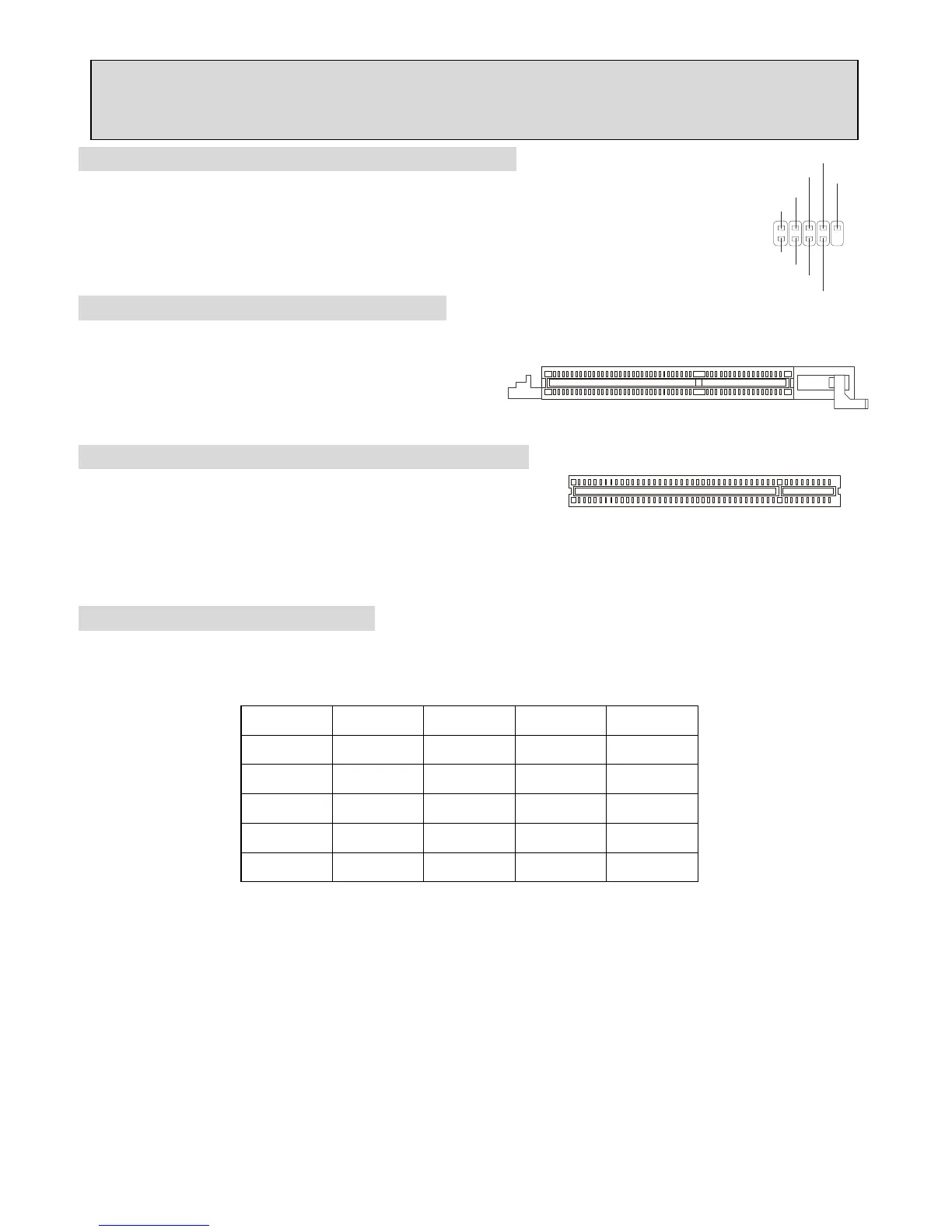

Connecteur D-Bracket™2 : JDB1 (Optionnel)
La carte mère possède un connecteur JDB1 permettant la connexion du D-Bracket
®
2. Le
D-Bracket
®
2 est un bracket USB qui supporte l’USB1.1 & 2.0. Il possède quatre LED et
indique à l’utilisateur d’où vient le problème par le biais d’un jeu de 16 signaux de couleur.
Slot AGP (Accelerated Graphics Port)
Le slot AGP vous permet de connecter une carte graphique. Cette interface est particulièrement bien
adaptée aux applications 3D. Contrôleur 66MHz, 32-bit
avec accès direct à la mémoire principale. Le slot supporte les cartes AGP 8x/4x.
Slot PCI (Peripheral Component Interconnect)
Les slots PCI vous permettent la connexion de cartes
d’extension selon vos besoins. Pour installer ou retirer une carte
PCI, il faut que le PC soit éteint. Si la carte PCI nécessite des réglages, veuillez vous reporter à la
documentation fournie avec cette dernière.
PCI Interrupt Request Routing
IRQ est l’abréviation de “interrupt request line”. Les IRQ sont des signaux émis par des matériels. Les PCI
IRQ sont connectés généralement au PCI bus INT A# ~ INT D# pins comme ceci :
Order1 Order2 Order3 Order4
PCI Slot 1 INT B# INT C# INT D# INT A#
PCI Slot 2 INT C# INT D# INT A# INT B#
PCI Slot 3 INT D# INT A# INT B# INT C#
PCI Slot 4 INT B# INT C# INT D INT A#
PCI Slot 5 INT A# INT B# INT C# INT D#
.
91
210
DB R1
DB R2
DBR3
DBR4
NC
DB G1
DB G2
DB G3
DB G4
