77

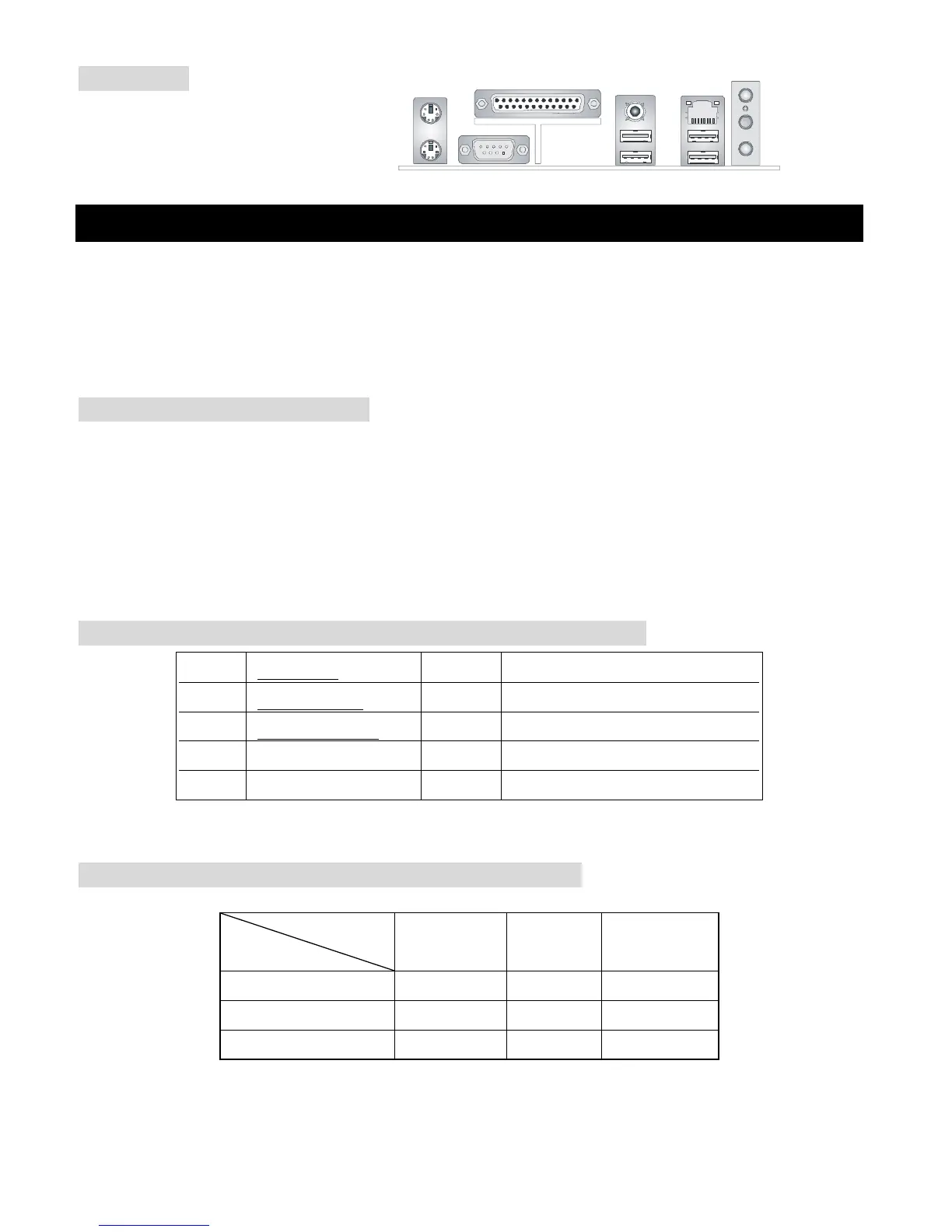

Back Panel
Het back panel (I/O) shield bevat de
volgende connectoren:
Hardware Setup
In dit hoofdstuk kunt U lezen hoe U de CPU, geheugenmodules en uitbreidingskaarten kunt installeren.
Tevens word uitgelegd hoe enkele jumpers op het moederbord ingesteld kunnen worden. Tenslotte word
aangegeven waar en hoe de randapparatuur zoals muis, keyboard etc. aangesloten kunnen worden. Houd
tijdens de installatie de onderdelen voorzichtig vast en volg stap voor stap de installatieprocedures.
Central Processing Unit: CPU
Het moederbord ondersteunt de 478 pins Intel®Pentium®4 processor. Het moederbord gebruikt een CPU
socket: PGA478 voor eenvoudige installatie van de CPU. Als u de CPU plaatst, wees er dan zeker van dat
de CPU is voorzien van een koelblok met daarop een koeler om oververhitting te voorkomen. Als U geen
koeler heeft, raadpleeg dan eerst u dealer en installeer de koeler voordat U de computer aanzet.
Een voorbeeld voor het bepalen van de CPU Kloksnelheid
Verhouding tussen Geheugensnelheid en CPU FSB
Geheugen
DDR 266 DDR333 DDR 400
400MHz OK N/A N/A
533MHz OK OK N/A
800MHz N/A OK OK
Als CPU Clock = 200MHz (FSB=800MHz)
Core/Bus ratio = 12
Dan CPU core speed = Host Clock x Core/Bus ratio
= 200MHz x 12
CPU Kloksnelheid = 2.4 GHz
Mouse
Parallel
SPDIF-Out
LAN
(O pt ional )
L-in
Keyboard
COMA
USB Ports USB Ports
L-out
Mic
To Next Page
