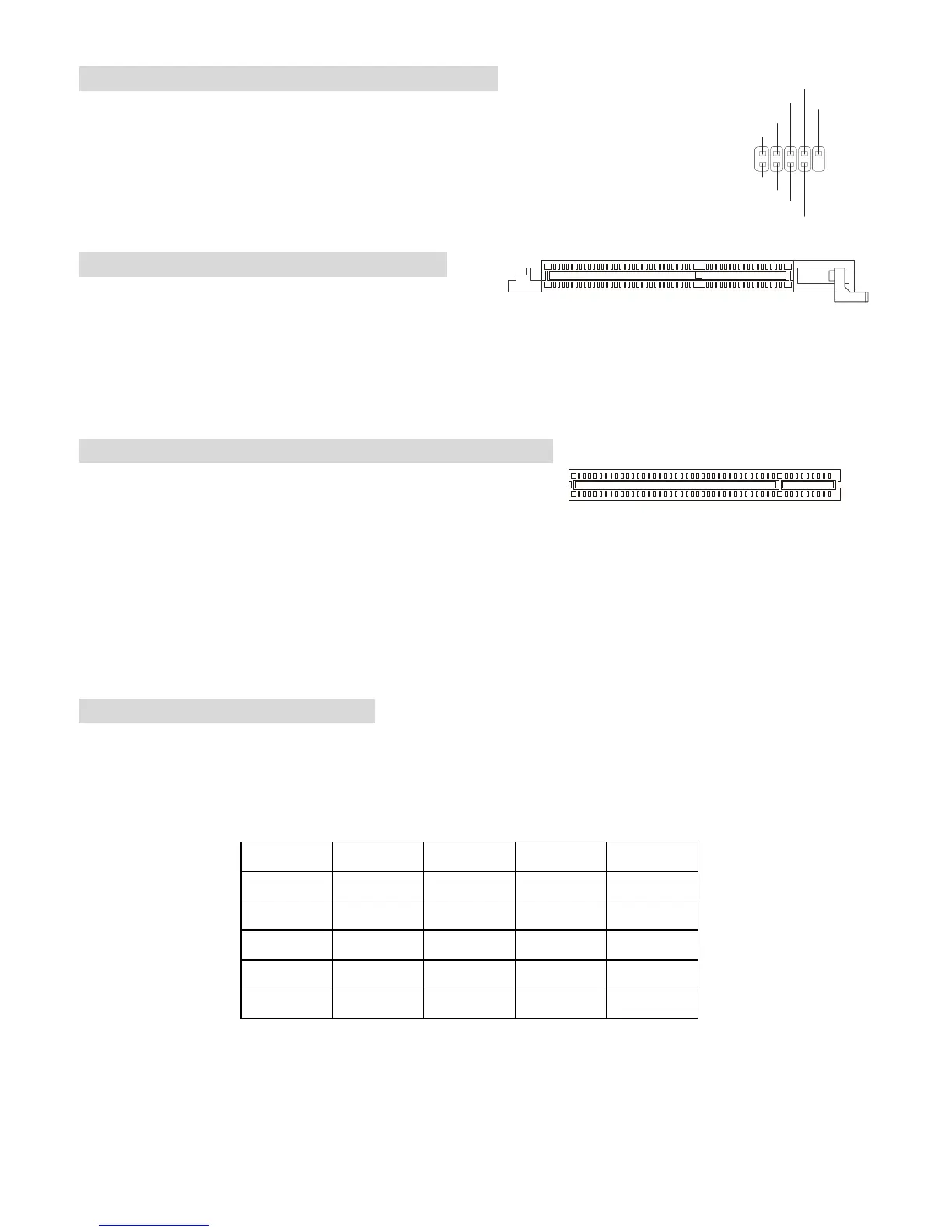

83
D-Bracket™2 Connector: JDB1 (Optioneel)
Het moederbord heeft ook een JDB1 connector om de D-Bracket™2 aan te sluiten.
D-Bracket™2 is een USB Bracket die zowel USB1.1 & 2.0 ondersteunt. Met de
D-Bracket™2 ziet u tijdens het opstarten van u PC of de opstartprocedure naar behoren
verloopt. (er zijn 16 verschillende codes mogelijk).
AGP (Accelerated Graphics Port) Slot
Het AGP slot is geschikt voor AGP 8x en 4x
videokaarten. AGP is een interface specificatie ontworpen voor 3D grafische beeldgeving . Het slot heeft
een 66MHz, 32-bit channel voor de grafische controller om direct het geheugen aan te spreken.
PCI (Peripheral Component Interconnect) Sloten
De PCI sloten bieden de mogelijkheid om uitbreidingskaarten in
te steken. Wanneer U een uitbreidingskaart wilt toevoegen of verwijderen, zorg er dan voor dat u systeem
volledig is uitgeschakeld en er geen voedingskabel is aangesloten. Lees ondertussen de documentatie van
de uitbreidingskaart om te zien of U nog speciale hardware of software instellingen moet uitvoeren, zoals
jumpers, switches of de BIOS configuratie. Het oranje PCI Slot (PCI5) werkt ook als een communciatie slot.
Het is hier dus mogelijk om een communicatie kaart van MSI in te steken.
PCI Interrupt Request Routing
Middels de IRQ (Interupt Request Line) instellingen kunt U bepalen welke kaart op welk moment signalen
mag versturen binnen het systeem. Indien er geen speciale instellingen worden gemaakt, zijn de IRQ’s als
volgt over u systeem verdeeld:
Order1 Order2 Order3 Order4
PCI Slot 1 INT B# INT C# INT D# INT A#
PCI Slot 2 INT C# INT D# INT A# INT B#
PCI Slot 3 INT D# INT A# INT B# INT C#
PCI Slot 4 INT B# INT C# INT D INT A#
PCI Slot 5 INT A# INT B# INT C# INT D#
91
210
DB R1
DB R2
DBR3
DBR4
NC
DB G1
DB G2
DB G3
DB G4
