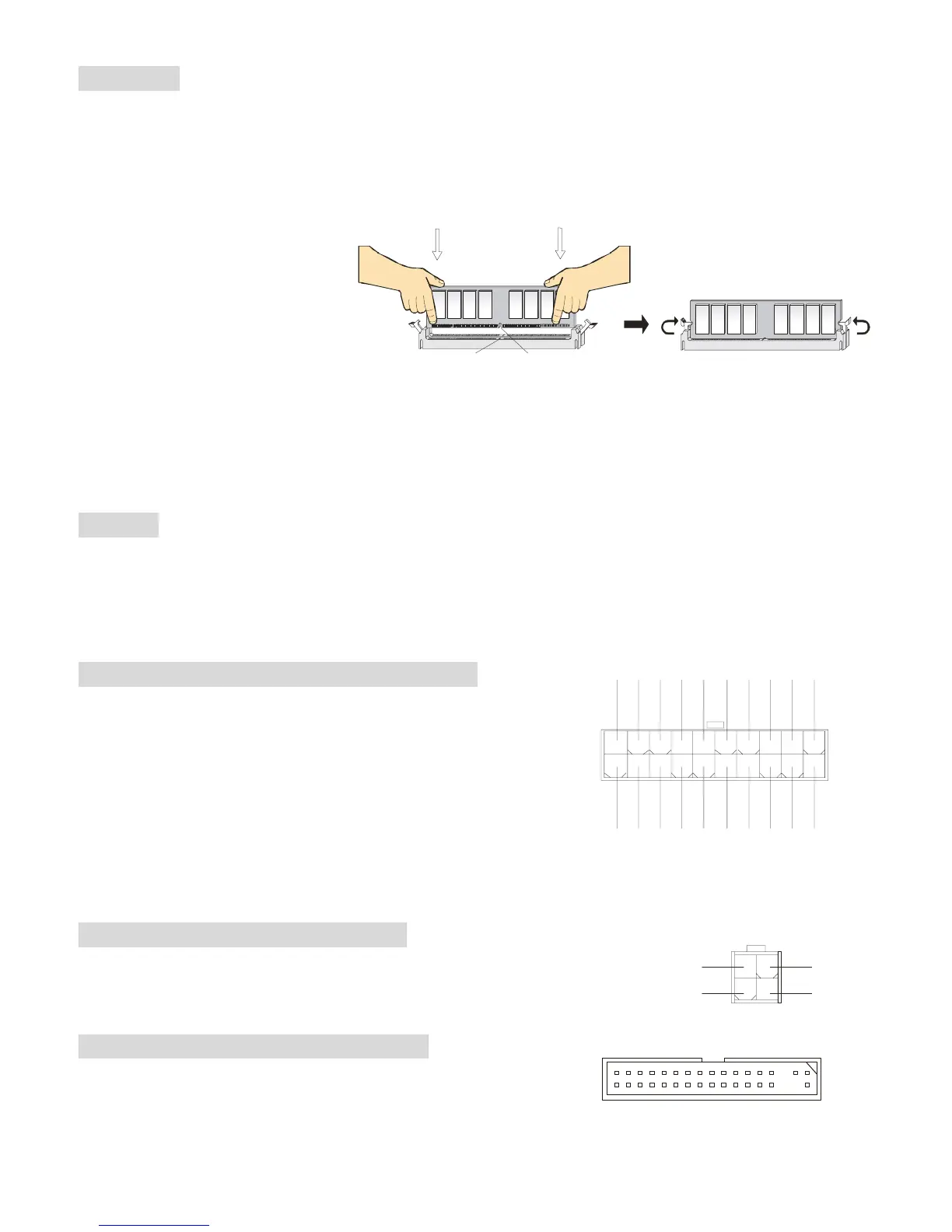

Geheugen
Het moederbord bevat 2 of 3 sloten voor 184-pins, 2.5V DDR DIMM modules en ondersteunt geheugen tot
2 GB/3GB zonder ECC. U kunt DDR266/DDR333/DDR400 DDR SDRAM modules plaatsen in de DIMM
sloten. Om te kunnen werken moet er minstens 1 geheugenmodule zijn geplaatst.
1. De geheugenmodule heeft
een uitsparing in het midden.
De module past alleen in het
slot als de uitsparing op de juiste
plaats gehouden word.
2. Plaats een geheugenmodule altijd verticaal in het slot en druk beide uiteinden gelijktijdig omlaag.
3. De module zit volledig op zijn plaats als de twee plastic clips aan de uiteinden zich vanzelf sluiten.
Voeding
U heeft een ATX voeding nodig in u kast om het moederbord van spanning te voorzien. Voordat U de
voeding aansluit, zorg er dan voor dat alle componenten juist geplaatst zijn om beschadiging te voorkomen.
ATX 20-Pins Voedings-Aansluiting: ATX1
Hierop sluit U de ATX voeding aan. Let op de juiste orientatierichting
van de stekker. Een aantal nokjes aan de binnen- en buitenzijde
van de connector zouden een onjuiste plaatsing van de stekker
moeten voorkomen. Gebruik dus een minimale kracht bij het plaatsen
van de stekker, maar let er wel op dat de stekker volledig vastklikt.
ATX 12V Power Connector: JPW1
Deze aansluiting zorgt voor de 12V voeding naar de CPU. Het is dus een must
om deze stekker aan te sluiten.
Floppy Disk Drive Connector: FDD1
Op het moederbord zit een standaard floppy aanlsuiting voor 360K,
720K, 1.2M, 1.44M of 2.88M floppy disk types.
NotchVo lt
1
11
3. 3V
3. 3V
3. 3V
-12V
GND
GND
GND
GND
GND
GND
GND
PW_OK
-5V
5V _ SB
5V
5V
12 V
5V
PS_ON
5V
10
20
1
3
2
4
GNDGND
12 V
12 V
To Next Page
