MSI B360M ICAFE

7
Rückseite E/A Übersicht der Komponenten
Verbindung/ Aktivität LED
Zustand Bezeichnung
Aus Keine Verbindung
Gelb Verbindung
Blinkt Datenaktivität
Geschwindigkeit LED
Zustand Bezeichnung
Aus 10 Mbps-Verbindung
Grün 100 Mbps-Verbindung
Orange 1 Gbps-Verbindung
LAN Port LED Zustandstabelle

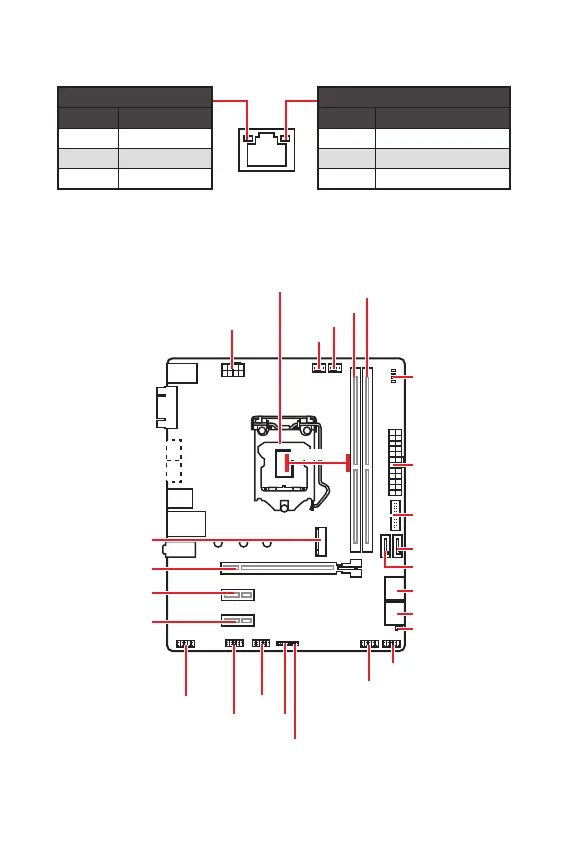

Übersicht der Komponenten
CPU_FAN1
ATX_PWR1
EZ Debug LED
CPU Sockel
PCI_E1
SYS_FAN1
PCI_E2
PCI_E3
M2_1
JCI1
DIMMA1
DIMMB1
SATA1
SATA2
JBAT1
JFP1
JFP2
CPU_PWR1
JUSB2
JUSB1
JUSB3
JCOM1
JAUD1
SATA34
SATA56
* Abstand zwischen der Mitte der CPU und dem nächsten DIMM-Steckplatz.
50,83mm*
