23
Vue d’ensemble des composants

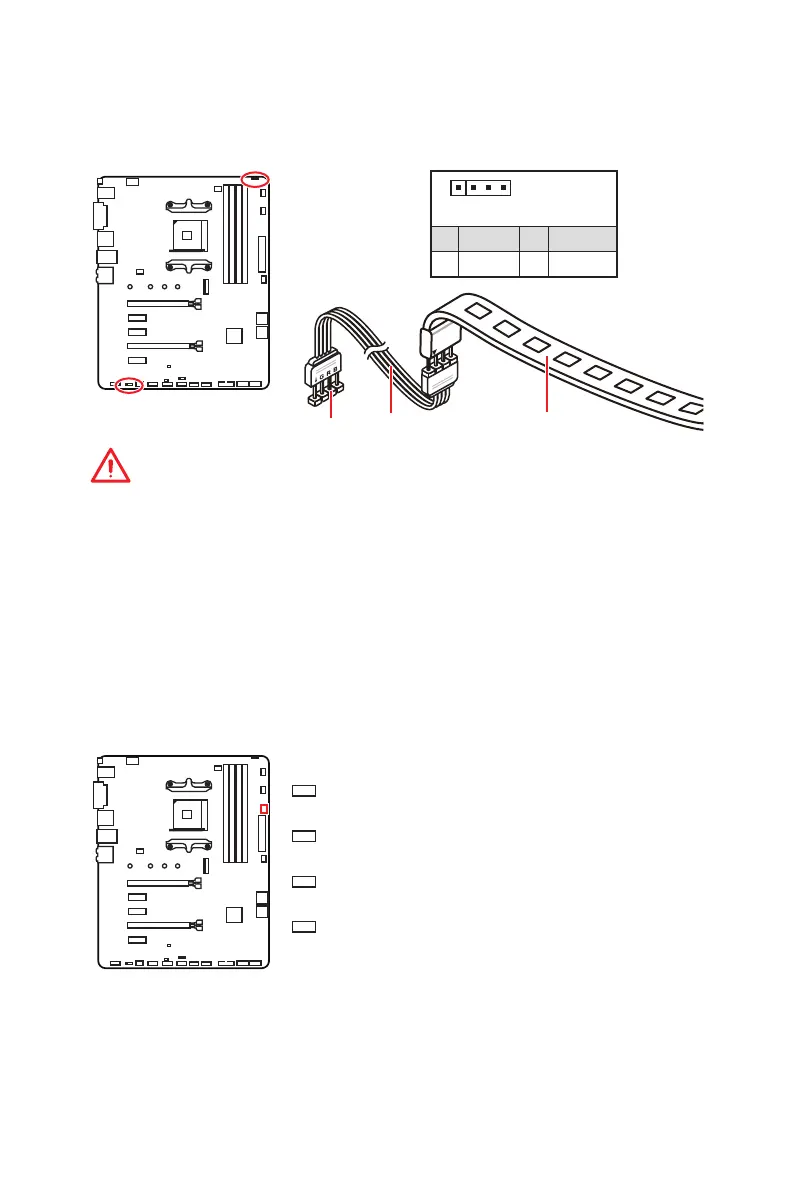

JRGB1~2 : Connecteurs LED RGB
Le connecteur JRGB1/2 vous permet de connecter un ruban LED RGB de type 5050
12V.
Important
y
Le connecteur JRGB1/ JRGB2 supporte des rubans LED RGB (12V/G/R/B) de type
5050 d’une longueur de 2 mètres maximum avec une puissance nominale maximale
de 3A (12V).
y
Avant d’installer ou de retirer le ruban LED RGB, veillez à toujours éteindre
l’alimentation et à débrancher le câble d’alimentation de la prise électrique.
y
Veuillez utiliser un logiciel MSI dédié pour contrôler le ruban d’extension LED.
1
JRGB1/2
JRGB1
Câble d’extension
Ruban LED RGB de type
5050, sortie 12V
1
JRGB1/2
1 +12V 2 G
3 R 4 B
JRGB2
EZ Debug LEDs
Ces LED indiquent l’état des composants clés au cours du processus de démarrage.
En cas d’erreur, la LED correspondante reste allumée jusqu’à ce que le problème soit
résolu.
CPU - indique que le CPU n’est pas détecté ou que
son initialisation a échoué.
DRAM -indique que la mémoire DRAM n’est pas
détectée ou que son initialisation a échoué.
VGA - indique que le GPU n’est pas détecté ou que
son initialisation a échoué.
BOOT - indique que le périphérique de démarrage
n’est pas détecté ou que son initialisation a
échoué.
