MSI B450 TOMAHAWK

15
Vue d’ensemble des composants
BAT1

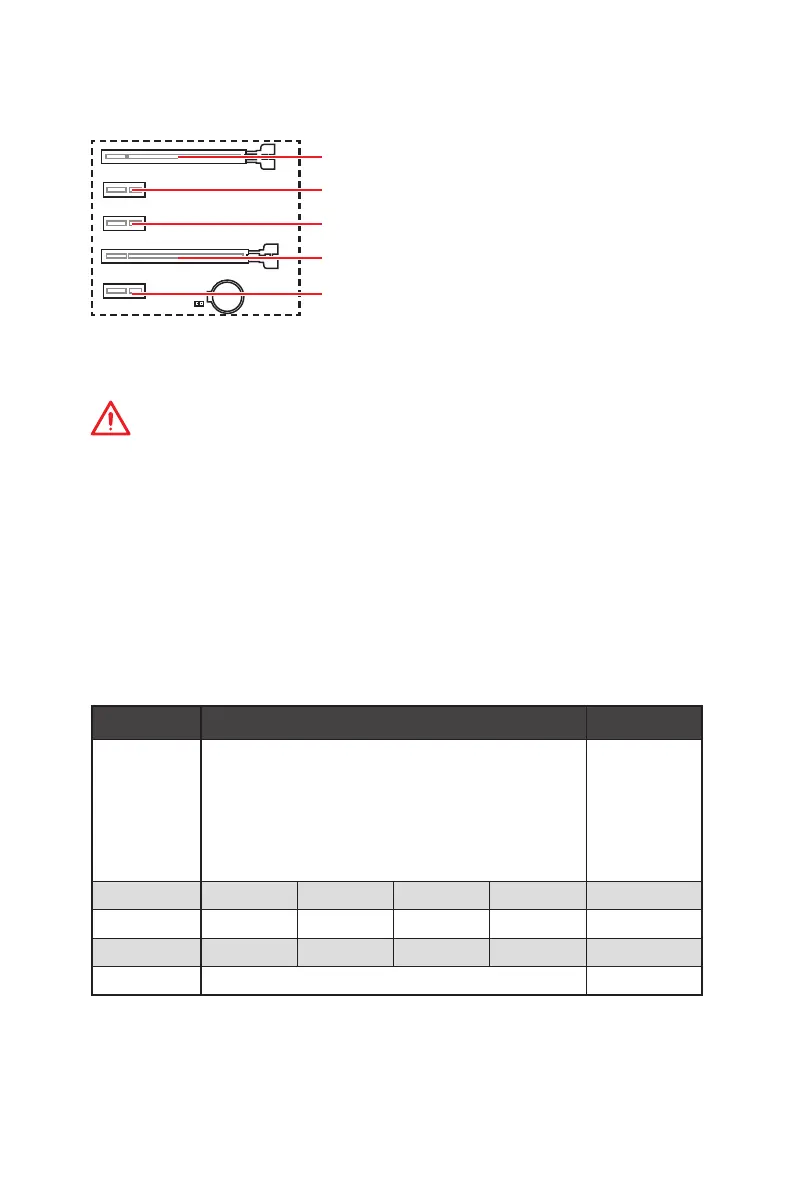

PCI_E1~5 : Slots d’extension PCIe
PCI_E2: PCIe 2.0 x1
PCI_E3: PCIe 2.0 x1
PCI_E4: PCIe 2.0 x4
PCI_E5: PCIe 2.0 x1
Important
y Si vous installez une carte graphique lourde, il vous faut utiliser un outil comme
la barre de support MSI Gaming Series pour supporter son poids et pour éviter la
déformation du slot.
y Si vous choisissez d’installer une seule carte d’extension PCIe x16, nous vous
recommandons d’utiliser le slot PCI_E1 pour profiter de performances optimales.
y Veillez à toujours mettre l’ordinateur hors tension et à débrancher le cordon
d’alimentation avant d’installer les cartes d’extension. Référez-vous à la
documentation des cartes pour vérifier si un composant ou un logiciel doit être
modifié.
y Le slot PCI_E4 offre un débit x2 lorsqu’un périphérique est installé dans le slot
PCI_E2 ou PCI_E3.
PCI_E1: PCIe 3.0 x16*/ PCIe 3.0 x8**/ PCIe 3.0 x4***
* Pour les processeurs Ryzen™ de 1ère et 2ème génération
** Pour les processeurs Ryzen™ avec processeur graphique Radeon Vega
*** Pour les processeurs Athlon™ avec processeur graphique Radeon Vega
Tableau de débit PCIe pour multi-GPU
Slot Unique 2-Way
PCI_E1 (CPU)
3.0 x16*
/1
ou
3.0 x8*
/2
ou
3.0 x4*
/3
3.0 x16*
/1
ou
3.0 x8*
/2
ou
3.0 x4*
/3
PCI_E2 (PCH) 2.0 x1 2.0 x1 Vide ― ―
PCI_E3 (PCH) 2.0 x1 Vide 2.0 x1 ― ―
PCI_E4 (PCH) 2.0 x2 2.0 x2 2.0 x2 2.0 x4 2.0 x4*
PCI_E5 (PCH) 2.0 x1 2.0 x1
(─ : indisponible, * : carte graphique,
1
: pour les processeurs Ryzen™ de 1ère et 2ème
génération,
2
: pour les processeurs Ryzen™ avec processeur graphique Radeon Vega,
3
: pour les processeurs Athlon™ avec processeur graphique Radeon Vega)
