15

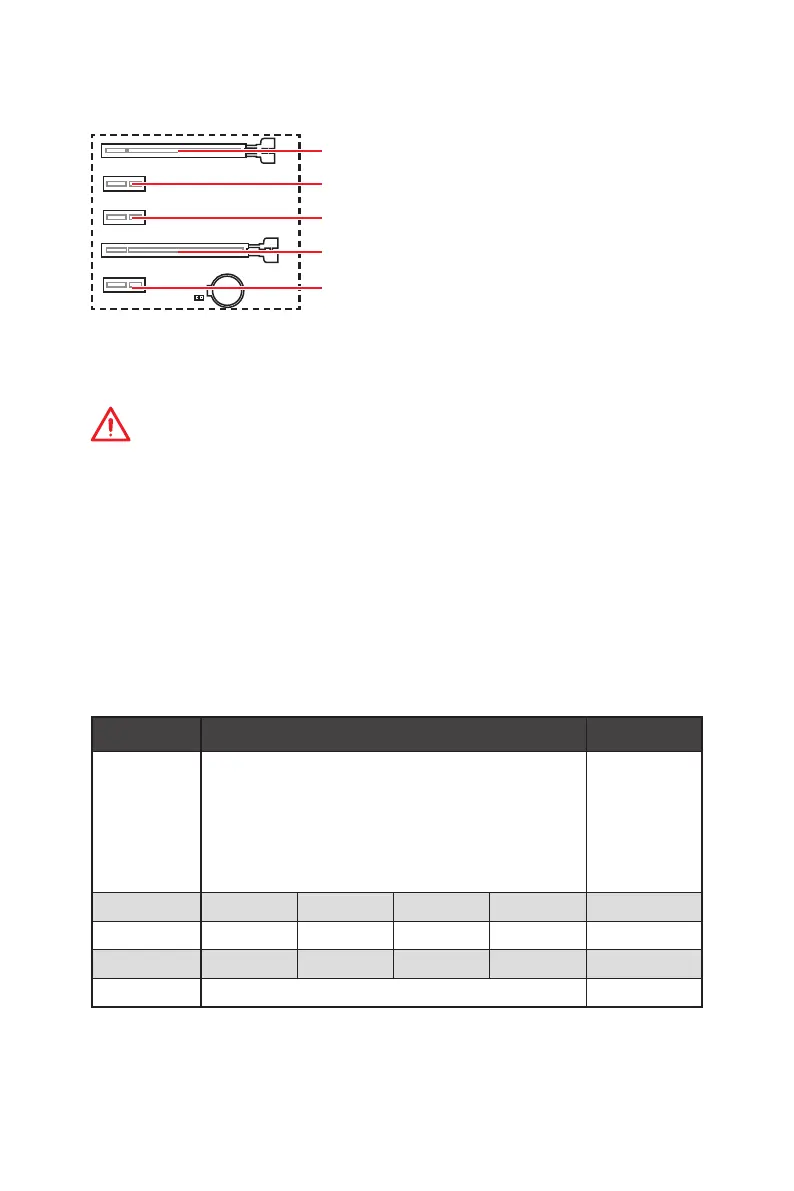

Компоненты материнской платы
BAT1
PCI_E1~5: Слоты расширения PCIe
PCI_E2: PCIe 2.0 x1
PCI_E3: PCIe 2.0 x1
PCI_E4: PCIe 2.0 x4
PCI_E5: PCIe 2.0 x1
Внимание!
y
При установке массивной видеокарты, необходимо использовать такой
инструмент, как MSI Gaming Series Graphics Card Bolster для поддержки веса
графической карты и во избежание деформации слота
.
y
Для установки одной карты расширения PCIe x16 с оптимальной
производительностью рекомендуется использовать слот PCI_E1.
y
Перед установкой или извлечением плат расширения убедитесь, что кабель
питания отключен от электрической сети. Прочтите документацию на карту
расширения и выполните необходимые дополнительные аппаратные или
программные изменения для данной карты.
y
PCI_E4 будет работать в режиме x2 при установке устройства в слот PCI_E2/
PCI_E3.
PCI_E1: PCIe 3.0 x16*/ PCIe 3.0 x8**/ PCIe 3.0 x4***
* Для процессоров Ryzen™ 1-го и 2-го поколения
** Для процессоров Ryzen™ с видеокартами Radeon Vega
*** Для процессоров Athlon™ с видеокартой Radeon Vega
Таблица пропускной способности PCIe для нескольких видиокарт
Слот Одинарный 2-Way
PCI_E1 (CPU)
3.0 x16*
/1
или
3.0 x8*
/2
или
3.0 x4*
/3
3.0 x16*
/1
или
3.0 x8*
/2
или
3.0 x4*
/3
PCI_E2 (PCH) 2.0 x1 2.0 x1 Пусто ― ―
PCI_E3 (PCH) 2.0 x1 Пусто 2.0 x1 ― ―
PCI_E4 (PCH) 2.0 x2 2.0 x2 2.0 x2 2.0 x4 2.0 x4*
PCI_E5 (PCH) 2.0 x1 2.0 x1
(─: недоступно, *: видеокарта,
1
: для процессоров Ryzen™ 1-го и 2-го
поколения,
2
: для процессоров Ryzen™ с видеокартой Radeon Vega,
3
: для процессоров Athlon™ с видеокартой Radeon Vega)
