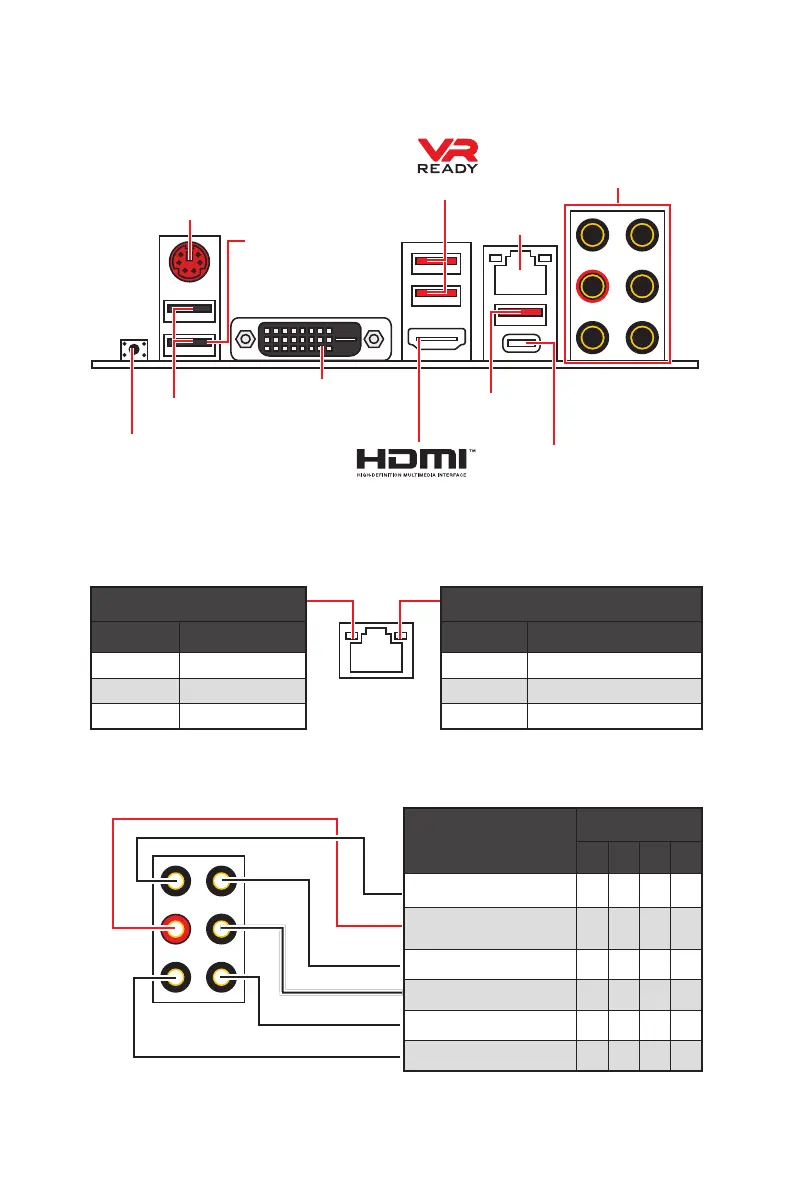

Rückseite E/A
USB 3.1 Gen2
Typ-C
LAN Port LED Zustandstabelle
Konfiguration der Audioanschlüsse
Audioanschlüsse
Kanal
2 4 6 8
Line-In
Line-Out/ Vorderer
Lautsprecher
● ● ● ●
Hinterer Lautsprecher ● ● ●
Mitte-/ Subwoofer-Ausgang ● ●
Seitliche Lautsprecher ●
Mic In
(●: Verbindet, Blank: Leer)
Rückseite E/A
PS/2
LAN
USB 2.0 Typ-A
Audioanschlüsse
DVI-D
USB 3.1 Gen1 Typ-A
USB 3.1 Gen2
Typ-A
BIOS FLASHBACK+
Taste
y BIOS FLASHBACK+ Anschluss/ Taste - Auf der Seite 26 finden Sie eine Anleitung für
eine BIOS-Aktualisierung per BIOS FLASHBACK+.
BIOS
FLASHBACK+
Anschluss
Verbindung/ Aktivität LED
Zustand Bezeichnung
Aus Keine Verbindung
Gelb Verbindung
Blinkt Datenaktivität
Geschwindigkeit LED
Zustand Bezeichnung
Aus 10 Mbps-Verbindung
Grün 100 Mbps-Verbindung
Orange 1 Gbps-Verbindung
