MSI B450 TOMAHAWK

16
Vue d’ensemble des composants
M2_1 : Slot M.2 (Touche M)
1
2
3
30°

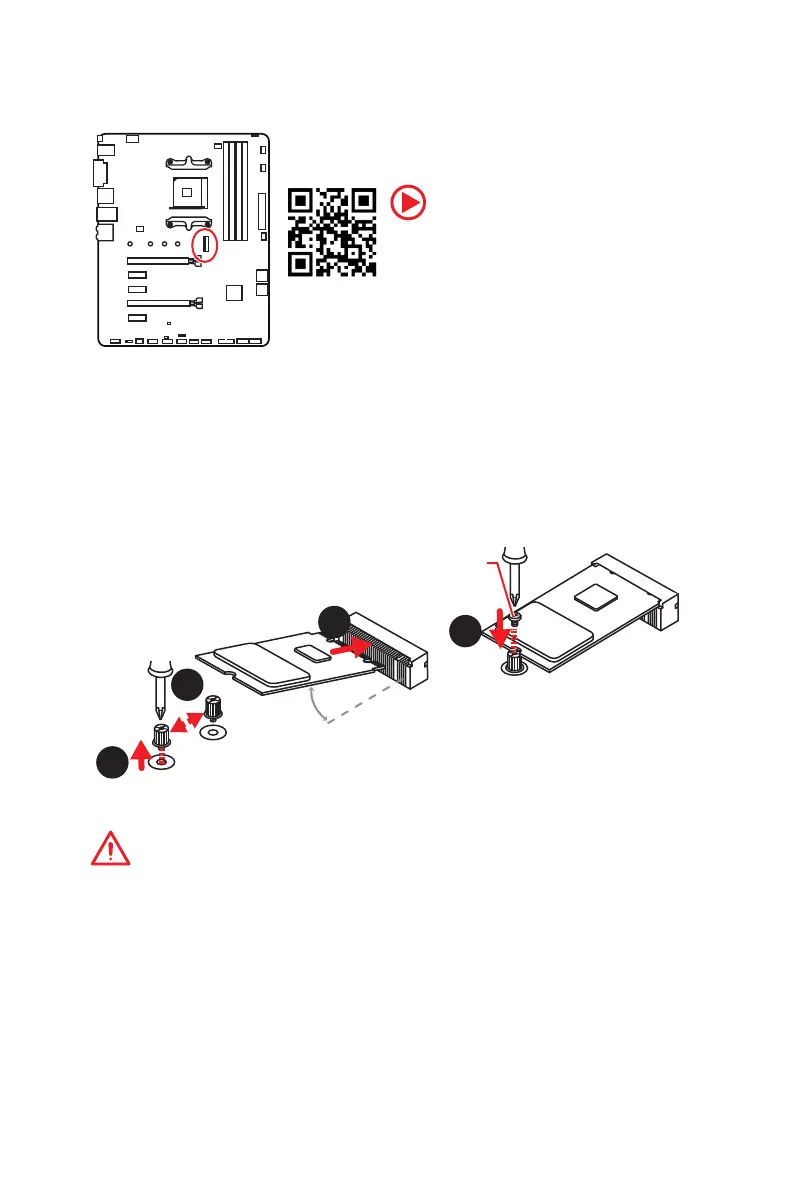

Installation du SSD M.2
1. Desserrez la vis M.2 de la carte mère.
2. Déplacez et fixez la vis M.2 à
l’emplacement approprié pour votre SSD
M.2.
3. Insérez votre SSD M.2 dans le
slot M.2 à un angle de 30 degrés.
4. Fixez le SSD M.2 avec la vis M.2
fournie.
4
Vis M.2
fournie
Vidéo de démonstration
Référez-vous à la vidéo d’instruction sur
l’installation du module M.2.
http://youtu.be/JCTFABytrYA
Important
Les ports SATA5 et SATA6 sont indisponibles lorsqu’un périphérique M.2 est installé
dans le slot M.2.
