Carte mère MS-7758
Connecteurs nternes

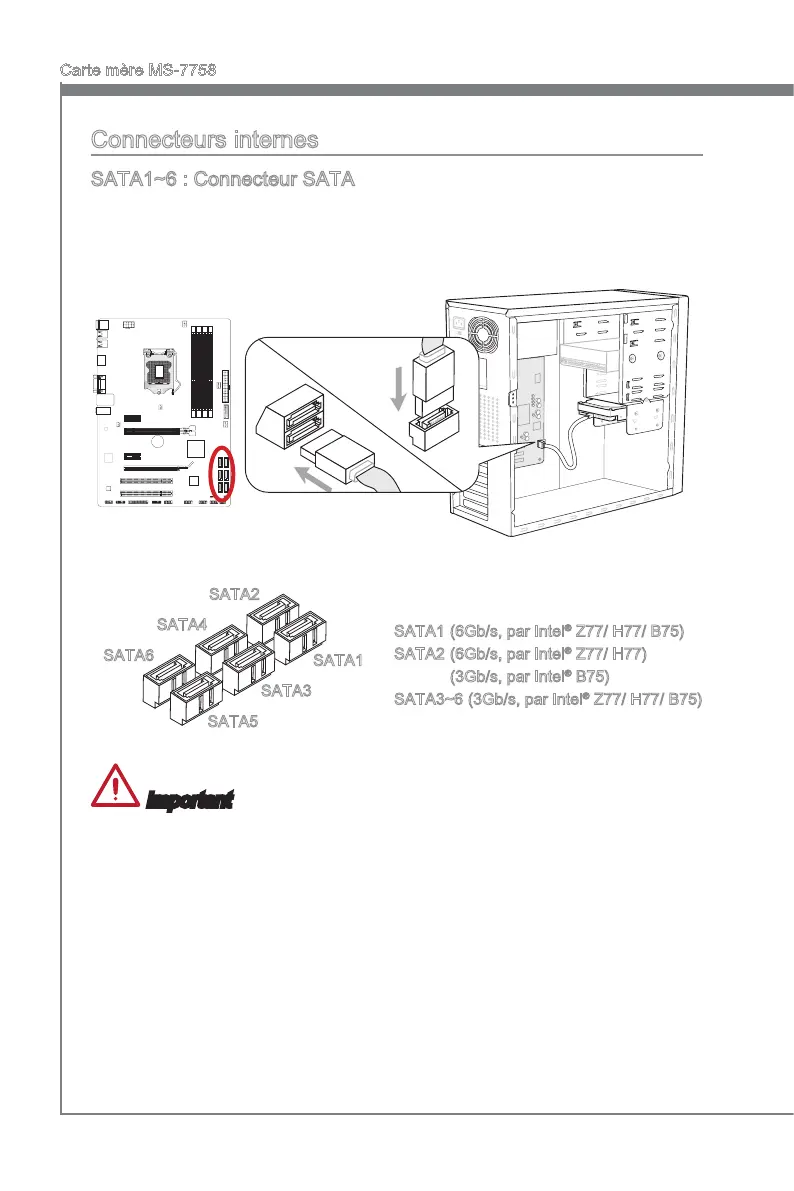

SATA1~6 : Connecteur SATA
Ce connecteur est un port dnterface de SATA haut débt. Chaque connecteur peut être
relé à un apparel SATA. Les apparels SATA sont des dsques durs (HDD), lecteurs
détat sold (SSD), et lecteurs optques (CD/ DVD/ Blu-Ray).
* Le schéma de carte mère dans la 󰘰gure nest quà
ttre de référence.
SATA1
SATA2
SATA3
SATA4
SATA5
SATA6
SATA1 (6Gb/s, par Intel
®
Z77/ H77/ B75)
SATA2 (6Gb/s, par Intel
®
Z77/ H77)
(3Gb/s, par Intel
®
B75)
SATA3~6 (3Gb/s, par Intel
®
Z77/ H77/ B75)
Important
De nombreux pérphérques SATA ont beson dun câble dalmentaton. Ce type de
pérphérques comprend les dsques durs (HDD), les lecteurs détat sold (SSD), et
les pérphérques optques (CD / DVD / Blu-Ray). Veullez vous référer au manuel des
pérphérques pour plus dnformaton.
Dans la plupart des boîters dordnateur, l est necessare de 󰘰xer les pérphérques
SATA, tels que HDD, SSD, et lecteur optque, avec des vs par les 󰘰xatons adéquats.
Référez-vous au manuel de votre boîter ou de votre pérphérque SATA pour plus
dnstructons dnstallaton.
Veullez ne pas pler le câble de SATA à 90°. Autrement l entraînerat une perte de
données pendant la transmsson.
Les câbles SATA en ont des prses dentques sur chaque côté. Néanmons, l est
recommandé de connecter la prse plate sur la carte mère pour un gan despace.




