De-13
Deutsch

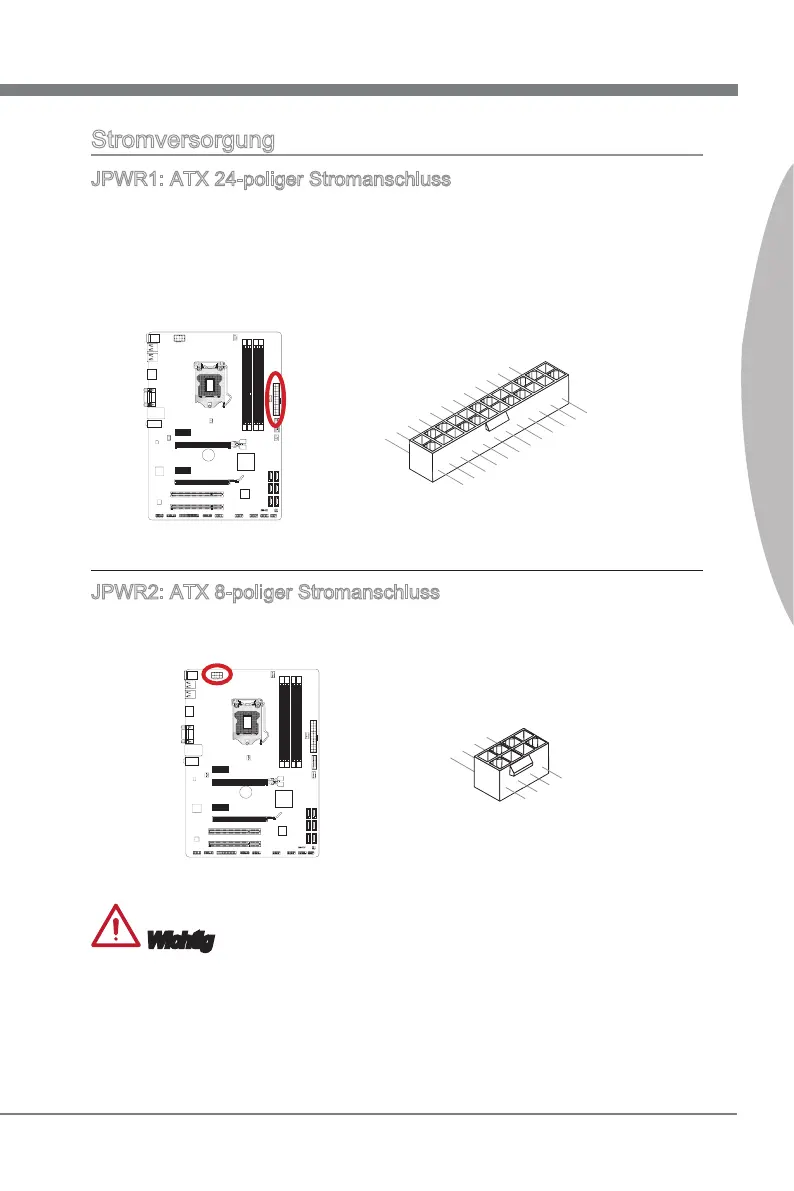

Stromversorgung
JPWR1: ATX 24-polger Stromanschluss
Mt desem Anschluss verbnden Se den ATX 24-polgen Anschluss des Netztels.
Achten Se be dem Verbnden des ATX 24-polgen Stromanschlusses darauf, dass
der Anschluss des Netztels rchtg auf den Anschluss an der Hauptplatne ausgerchtet
st. Drücken Se dann den Anschluss des Netztels fest nach unten, um ene rchtge
Verbndung zu gewährlesten.
13.+3.3V
1.+3.3V
14.-12V
2.+3.3V
15.Ground
3.Ground
16.PS-ON#
4.+5V
17.Ground
5.Ground
18.Ground
6.+5V
19.Ground
7.Ground
22.+5V
10.+12V
20.Res
8.PWROK
23.+5V
11.+12V
21.+5V
9.5VSB
24.Ground
12.+3.3V
JPWR2: ATX 8-polger Stromanschluss
Dese12V Stromanschlüsse werden verwendet, um de CPU mt Strom zu versorgen.
7.+12V
3.
Ground
5.+12V
1.
Ground
8.+12V
4.Ground
6.+12V
2.Ground
Wchtg
Stellen Se scher, dass dese Anschlüsse mt den rchtgen Anschlüssen des Netztels
verbunden werden, um enen stablen Betreb der Hauptplatne scherzustellen.
