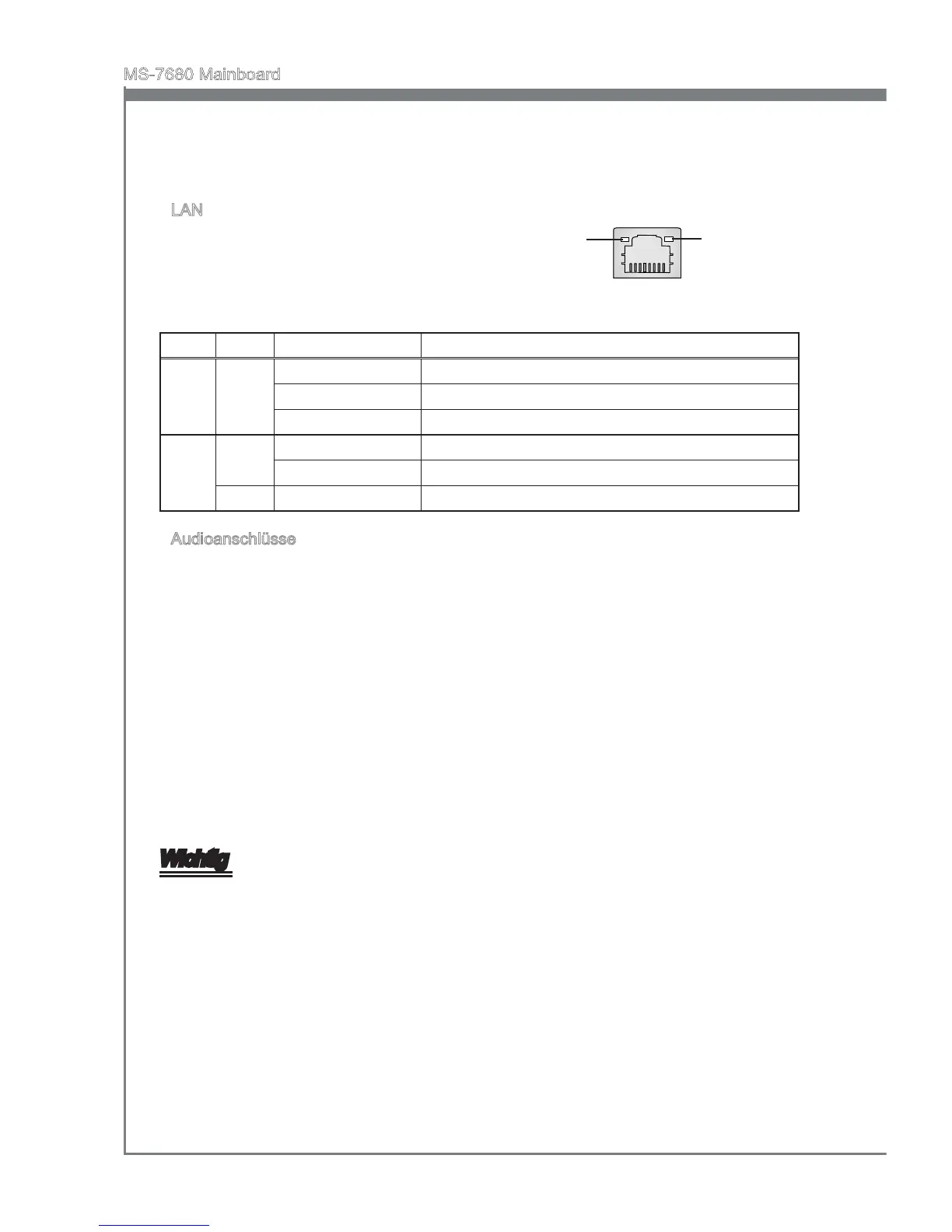

De-14
MS-7680 Mainboard
zu dienen. Wenn Sie einen Prozessor ohne integrierten Grakchip installiert haben,
haben diese DisplayPosts keine funktion.
LAN
Die Standard RJ-45 Buchse ist für Anschlus zum
an ein Lokales Netzwerk (Local Area Network -
LAN). Hier kann ein Netzwerkkabel angeschlossen
werden.
LED Farbe LED Status Zustand
Links Gelb Aus Keine Verbindung mit dem LAN.
An (Dauerleuchten) Verbindung mit dem LAN.
An (heller & pulsierend) Der Computer kommuniziert mit einem anderen Rechner im LAN.
Rechts Grün Aus Gewählte Datenrate 10 MBit/s.
An Gewählte Datenrate 100 MBit/s.
Orange An Gewählte Datenrate 1000 MBit/s.
Audioanschlüsse
Diese Audioanschlüsse dienen zur Verbindung mit Audiogeräten. Durch die Farben
erkennen Sie die unterschiedlichen Funktionen der Audioanschlüsse.
Line-In (Blau) - Der Anschluss “Line In” kann einen externen CD-Player, Tape-
player oder ein sonstiges Audiogerät aufnehmen.
Line-Out (Grün) - An den Anschluss “Line Out” können Sie Lautsprecher oder
Kopfhörer anschließen.
Mikrofon (Rosa) - Der Anschluss “Mic” nimmt ein Mikrofon auf.
RS-Out (Schwarz) (optional) - Dieser Anschluss nimmt die hinteren Surround-
Lautsprecher im 4/ 5,1/ 7,1-Kanalmodus auf.
CS-Out (Orange) (optional) - Dieser Anschluss nimmt die mittleren oder Sub-
woofer- Lautsprecher im 5,1/ 7,1-Kanalmodus auf.
SS-Out (Grau) (optional) - Dieser Anschluss nimmt die seitlichen Surround-
Lautsprecher im 7,1-Kanalmodus auf.
Wichtig
Wenn das Mainboard stattet mit 3 Audiobuchsen, will die 8-Kanal-Sound-Eekt zu
erreichen, müssen der 7. und 8. Kanäle an der Frontplatte ausgegeben werden.
▶
▶
■
■
■
■
■
■
Gelb Grün/ Orange
