Fr-14
Carte mère MS-7680

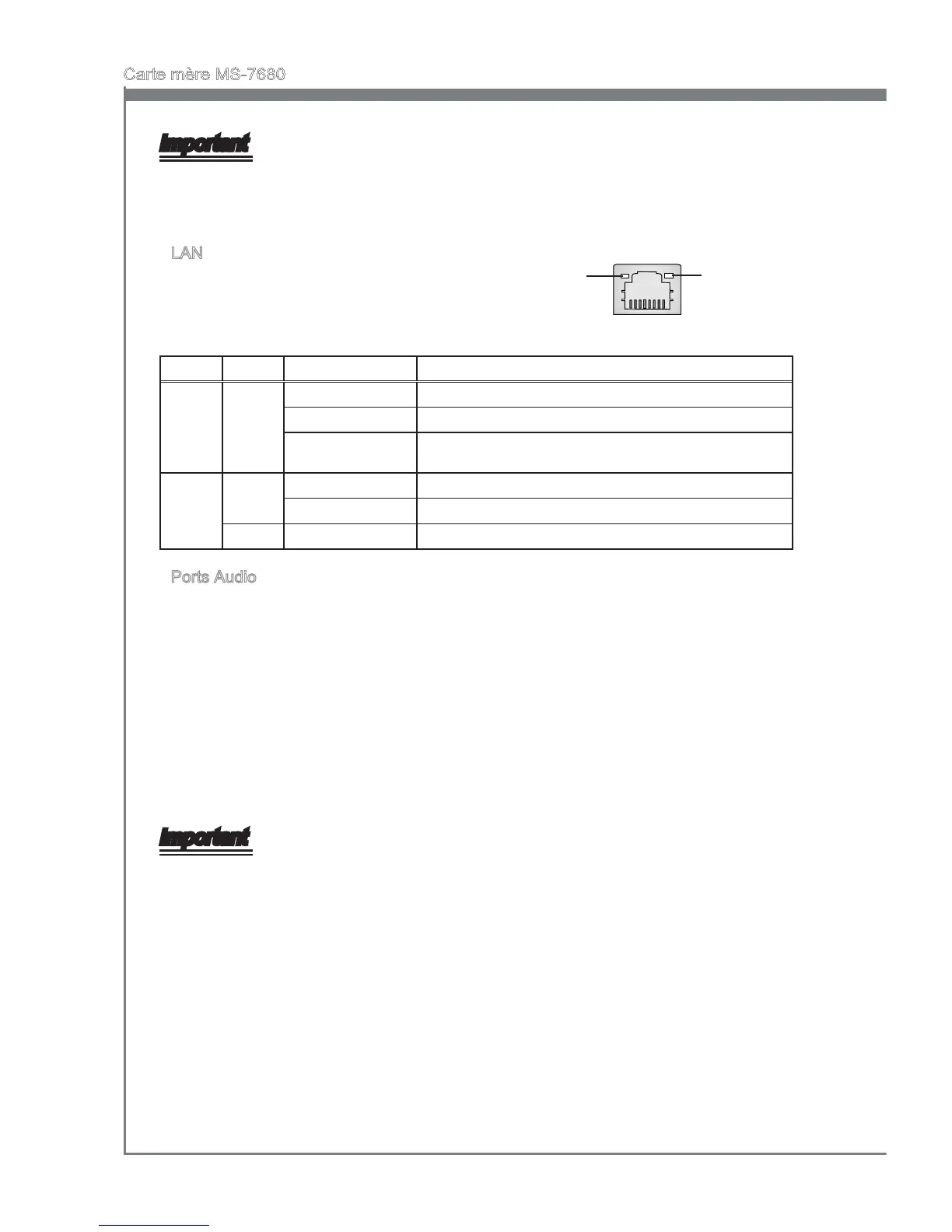

LAN
La prise standard RJ-45 LAN sert à la connexion
au réseau local (Local Area Network (LAN)). Vous
pouvez y relier un câble de réseau.
LED Couleur LED Statut Condition
Gauche Jaune Eteinte La connexion au réseau LAN n’est pas établie.
Allumée (Stable) La connexion au réseau LAN est établie.
Allumée (plus brillant
et clignotante)
L’ordinateur communique avec un autre ordinateur sur le réseau
local LAN.
Droite Vert Eteinte Un débit de 10 Mbits/sec est sélectionné.
Allumée Un débit de 100 Mbits/sec est sélectionné.
Orange Allumée Un débit de 1000 Mbits/sec est sélectionné.
Ports Audio
Ces connecteurs audio servent pour les périphériques audio. Vous pouvez diérencier
la couleur des prises audio pour obtenir divers eets sonores.
Ligne-In : Bleu - Ligne In, est utilisée pour un appareil de CD externe, cassette
ou d’autre périphériques.
Ligne-Out : Vert - Ligne Out, est destiné aux haut-parleurs ou casques.
Mic : Rose - Mic, est un connecteur pour les microphones.
RS-Out (en option) : Noir - Acoustique arrière en mode de canal 4/ 5.1/ 7.1.
CS-Out (en option) : Orange - Centre/ Caisson de basse en mode de canal
5.1/ 7.1.
SS-Out (en option) : Gris - Acoustique de côté en mode de canal 7.1.
Important
Si la carte mère, équipée de 3 prises audio, désire atteindre un eet sonore de 8-
canaux, le 7ème et 8ème canaux doivent être sorties du panneau avant.
▶
▶
■
■
■
■
■
■
Jaune Vert/ Orange
Important
Les interfaces d'achage HDMI, VGA et DVI-D sur la carte mère sont planiés pour
servir d'un IGP (Integrated Graphics Processor). Si vous avez installé un processeur
sans la puce graphique intégrée, ces ports d'achage n'auront aucun eet.
