MSI H67MS-E23 B3 series User Manual

Fr-17
Français

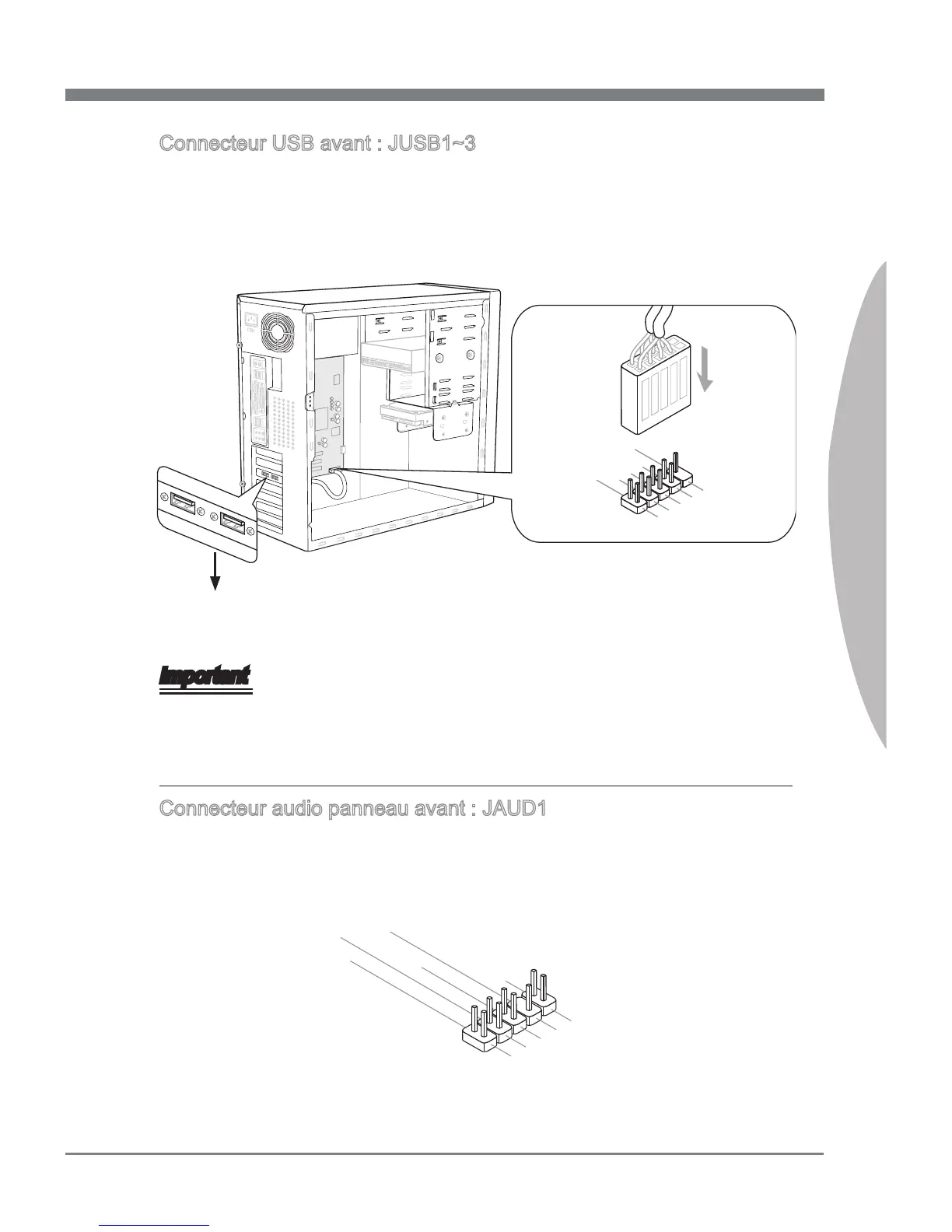

Connecteur USB avant : JUSB1~3
Ce connecteur est conforme au guide de conception de la connectivité Entrée/sortie du
panneau avant Intel
®
, il est idéal pour relier les périphériques d’interface USB à haut
débit tels les disques durs externes, les appareils photo numériques, les lecteurs MP3,
les imprimantes, les modems et les appareils similaires.
11
5V
1.VC
C
3.USB0
-
10.NC
5.USB0
+
7
.Ground
9.No
Pin
8
.Ground
6.USB1
+
4.USB1
-
2.VC
C
* Le schéma de carte mère dans la 󰘰gure n’est qu’à titre de référence.
Support USB (en option)
Important
Notez que les pins de VCC et GND doivent être branchées correctement a󰘰n d’éviter
tout dommage possible.
Connecteur audio panneau avant : JAUD1
Ce connecteur vous permet de connecter un audio sur le panneau avant.Il est conforme
au guide de conception de la connectivité Entrée/sortie du panneau avant Intel
®
.
1.MI
C L
3.MI
C R
10.Head
P
hone
Detection
5.Head P
hone
R
7.SENSE_SEN
D
9.Head
P
hone
L
8.No
Pi
n
6.MI
C D
etection
4.NC
2
.Ground
