Fr-7
Installation Matériel
Français
importante

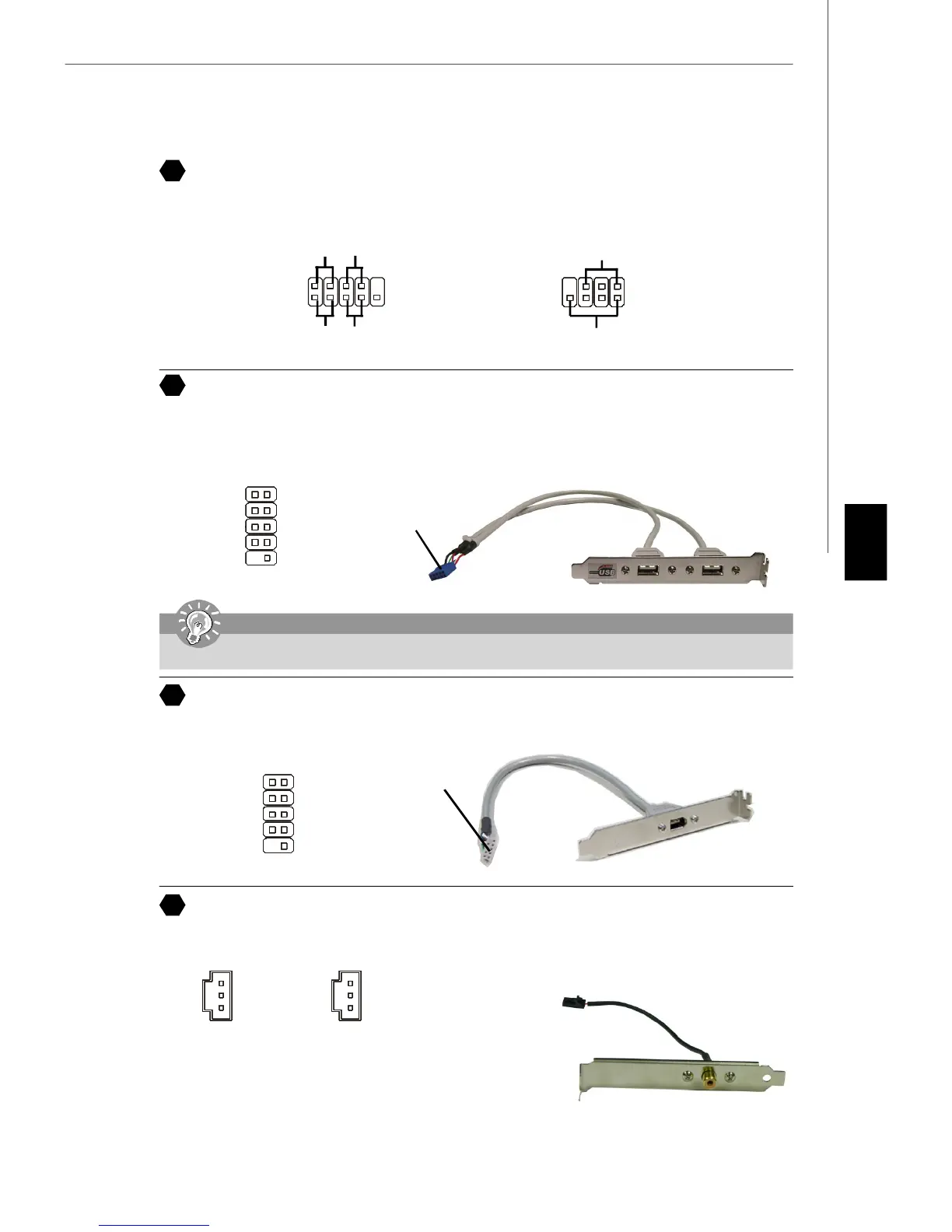

Connecteur SPDIF-Sortie/Connecteur SPDIF-Entrée
Ces deux connecteurs sont utilisés pour relier l’interface de SPDIF (Sony et format d’interconnexion de Philips Digital)
pour la transmission audio numérique.
Connecté au connecteur SPDIF-
Sortie/Connecteur SPDIF-Entrée
SPDIF Bracket (Optionnel)
Connecteur Panneau Avant
La carte mè re possède deux connecteurs pour la connexion électrique du panneau avant (led, switch). JFP1 est compatible
avec l’Intel
®
Front Panel I/O Connectivity Design Guide.
1
2
9
10
HDD
LED
Rese et
Switch
Power
LED
Power
Switch
JFP1
JFP2
7
8
Power LED
parleur
1
2
Connecteur Front USB 2.0 (jaune)
La technologie USB 2.0 augmente le taux de transfert jusqu’ą un maximum de 480Mbps, ce qui est 40 fois plus rapide que
la technologie USB 1.1, elle est idéale pour la connexion de matériels possédant une interface USB tel que: disque dur
USB, caméra digitale, imprimante, lecteur MP3 et bien d’autres périphériques.
10
USBOC
1 2
VCC
USB0-
USB0+
GND
Key (no pin)
VCC
USB1-
USB1+
GND
9
Notez que les pins de VCC et de GND doivent être reliés correctement pour éviter des dommages possibles.
Connecteurs IEEE 1394 (Vert)
La carte comporte un connecteur 1394 qui vous permet la connexion de bracket externes IEEE1394.
1
2
9 10
TPA+
Ground
TPB+
Câblepower
TPA-
Ground
TPB-
Câblepower
Ground
Connecté au connecteur
1394 (avec la conception
indéréglable)
IEEE1394 Bracket
(Optionnel)
Connecté au
connecteur de l’USB
USB 2.0 Bracket
(Optionnel)
SPDIF_Entrée
VCC
SPDIF_Entrée
GND
SPDIF_Sortie
VCC
SPDIF_Sortie
GND
8
9
10
11
Clef (pas de pin)
