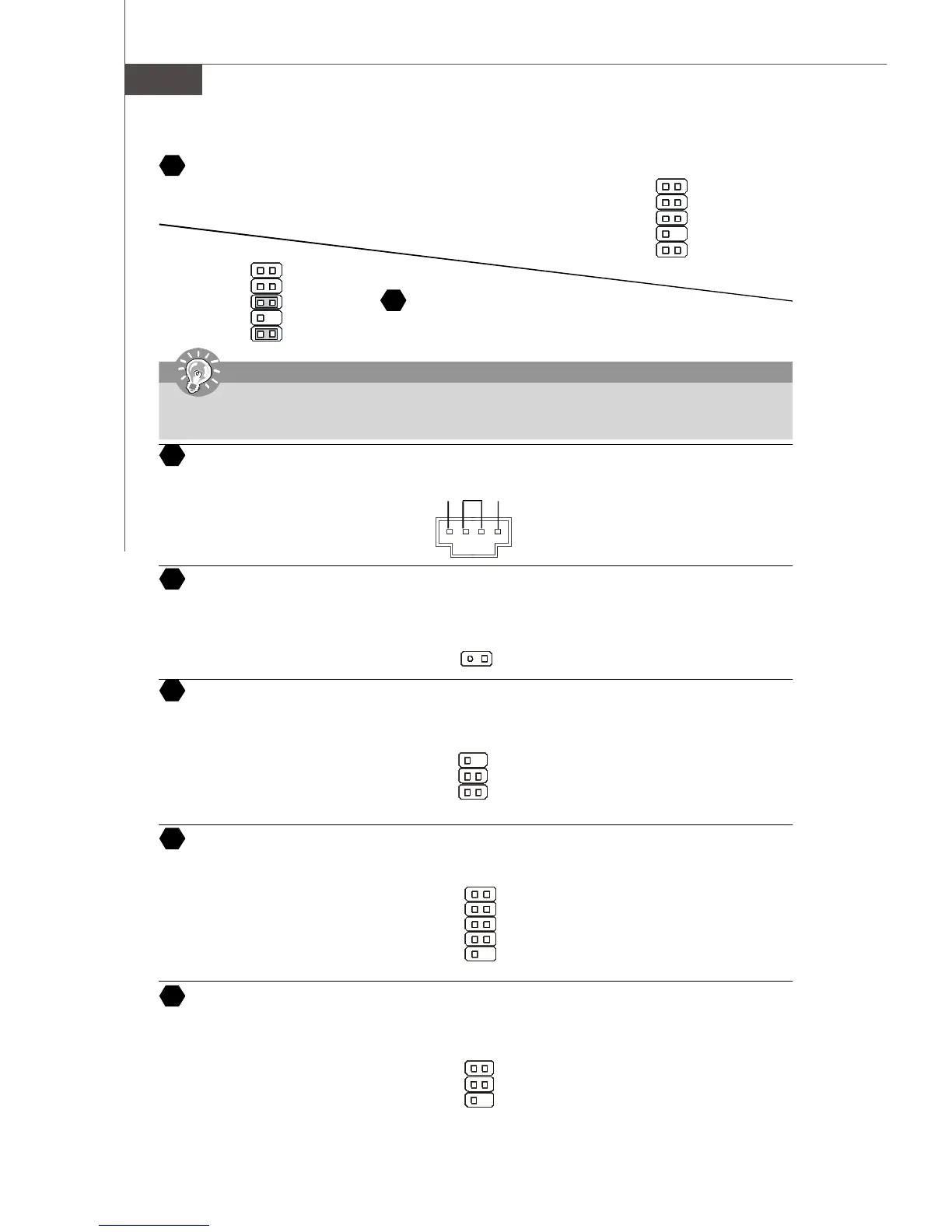

MSI MS-7235 - Page 48

Fr-8
MS-7235 Mainboard
importante
Connecteur facade audio
Le connecteur facade audio vous permet de connecter la facade audio qui est
compatible avec l’Intel
®
Front Panel I/O Connectivity Design Guide.
Connecteur Entrée CD
Connecteur permettant le branchement audio du CD-Rom
12
910
port1 _L
port1 _R
port2_R
Sense_Send
port2_L
Ground
Presence#
Sense1_Return
Clef
Sense2_Return
Connecteur Chassis Intrusion Switch
Ce connecteur est connecté à un switch à 2 broches sur le chassis. Si le chassis est ouvert, le switch en informera le
système, qui enregistrera ce statut et affichera un écran d’alerte. Pour effacer ce message d’alerte, vous devez entrer
dans le BIOS et désactiver l’alerte.
Connecteur Module IrDA (Infra rouge)
Ce connecteur permet la mise en place d’un module IrDA Infrarouge. Vous devez configurer cette fonction dans le BIOS
afin de pouvoir l’utiliser. JIR1 est compatible avec l’Intel
®
Front Panel I/O Connectivity Design Guide.
Serial Port Header
Les 9 en-têtes de goupilles vous permettent de relier le port série via un port bracket externe de COM
1
CINTRU
2
Ground
1
5
6
DCD
SIN
SOUT
DTR
Ground
DSR
RTS
CTS
RI (9)
ConnecteurTV-Sortie
Le connecteur SortieTV vous permet d’ attacher un bracket Sortie-TV. Le bracket TV vous offre plusieurs types de connecteurs
de SortieTV. Choisissez le connecteur approprié pour vous relier à une télévision, ainsi il vous permettra de consulter
les informations du PC.
GND R
L
Connecteur facade Audio
Le connecteur facade audio vous permet de connecter la facade audio qui
est compatible avec l’Intel
®
Front Panel I/O Connectivity Design Guide.
1
2
910
AUD_MIC
AUD_MIC_BIAS
AUD_FPout_R
HP_ON
AUD_FPout_L
AUD_GND
AUD_VCC
AUD_RET_R
Key
AUD_RET_L
Si vous ne voulez pas vous relier à l’en-tête facade audio pins 5 et 6, les pins 9 et 10 doivent être jumellés afin d ’avoir
le rendement de signal dirigé vers les ports audio arrière. Autrement, le connecteur de Ligne-Sortie sur le panneau arrière
ne fonctionnera pas.
12
13
14
15
16
17
18
6
5
21
NC
VCC5
IRTX
NC
Ground
IRRX
3
1 4
Ground
Yout
Cout
COMP ou CVBS
Ground (5)
